- 產品名稱：YFBGP多芯鋼絲加強型銅絲屏蔽扁電纜-YFBPG 3*8*1
- 添加時間：2020-05-15 08:30:42
- 推薦度：
介紹：
YFBPG天然丁苯絕緣和氯丁護套鋼絲加強型銅絲屏蔽扁電纜

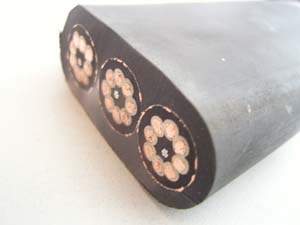

用途：橡套扁平軟電纜（氯丁膠扁電纜）是專為特殊場合設計制造的，如起重機械、行車機械用電纜等，電纜彎曲時不打結，折疊整齊。以上圖片為鋼絲加強型YFBPG 3*8*1扁平屏蔽電纜，為特種型號規格電纜，如有定做的請?zhí)峁悠贰?br/>一、 扁平電纜技術參數
1、交流額定電壓：Uo/U=450V/750V
Uo任一主導體和地之間電壓有效值
U任二相導體之間有效值
2、使用電壓： 交流系統：<1.1額定電壓
直流系統：<1.5額定電壓
3、線芯長期工作溫度：≤65℃
4、產品標準： Q/001-91
用途：橡套扁平軟電纜（氯丁膠扁電纜）是專為特殊場合設計制造的，如起重機械、行車機械用電纜等，電纜彎曲時不打結，折疊整齊。以上圖片為鋼絲加強型YFBPG 3*8*1扁平屏蔽電纜，為特種型號規格電纜，如有定做的請?zhí)峁悠贰?br/>一、 扁平電纜技術參數
1、交流額定電壓：Uo/U=450V/750V
Uo任一主導體和地之間電壓有效值
U任二相導體之間有效值
2、使用電壓： 交流系統：<1.1額定電壓
直流系統：<1.5額定電壓
3、線芯長期工作溫度：≤65℃
4、產品標準： Q/001-91
二、其他橡套扁平電纜型號名稱、用途
| 型號 | 名稱 | 允許溫升 | 適用范圍 |
| YBP-J | 天然丁苯絕緣和護套鋼絲加強型銅絲屏蔽扁電纜 | 70°C | 室內無油污場所 |
| YFBPG | 天然丁苯絕緣和氯丁護套鋼絲加強型銅絲屏蔽扁電纜 | 70°C | 室外及有油污場所 |
| YBP | 天然丁苯絕緣和護套銅絲屏蔽扁電纜 | 70°C | 室內無油污場所 |
| YB | 天然丁苯絕緣和護套扁平軟電纜 | 70°C | 室內無油污場所 |
| YBFP | 天然丁苯絕緣和氯丁護套銅絲屏蔽扁電纜 | 70°C | 室外及有油污場所 電纜具有不延燃性 |
| YBF | 天然丁苯絕緣和氯丁護套扁平軟電纜 | 70°C | |
| 型號名稱主要用途YB移動扁形橡套電纜作室內起重運輸機械電源線YBF非延燃性移動扁平形橡套電纜適用于戶外接觸油污場合具有耐氣候性和非延燃性YBZ阻燃性扁形橡套電纜同YBF具有阻燃性 | 型號截面mm2芯數YB1.5-2.53、4、5、7、8、10、12YBF4-63、4、5YBZ25-703、4 |
三、 扁平電纜產品截面示意圖
四、 扁平電纜技術參數
| 規格 | 導體結構 | 電纜參考數據 | 20°C較小絕緣電阻M< size=1>Ω | ||||
| 外徑上限（寬度×厚度） | 近似重量 | 20°C較大直流電阻 | |||||
| 芯數×截面積mm2 | 根數、直徑mm | YB YBF YBZ mm | YB YBF YBZ Kg/Km | 不鍍錫 < size=1>Ω/KM | 鍍錫 < size=1>Ω/KM | YB YBF | YBZ |
| 3×4 | 56/0.30 | 19.6×8.9 | 285 | 4.95 | 5.09 | 50 | 400 |
| 3×6 | 84/0.30 | 22.0×9.9 | 380 | 3.30 | 3.39 | ||
| 3×10 | 84/0.40 | 27.5×12.0 | 615 | 1.91 | 1.95 | ||
| 3×16 | 126/0.40 | 31.1×13.3 | 830 | 1.21 | 1.24 | ||
| 3×25 | 196/0.40 | 38.3×15.8 | 1230 | 0.78 | 0.795 | ||
| 3×35 | 276/0.40 | 42.8×17.6 | 1605 | 1.554 | 0.565 | 40 | 300 |
