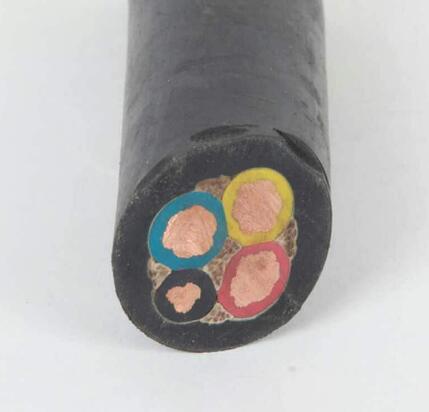

- 產品名稱：MYPTJMYPTJE-3.66KV礦用金屬屏蔽監視型軟電纜
- 添加時間：2020-10-17 08:26:49
- 推薦度：
介紹：
煤礦用移動類阻燃型金屬屏蔽監視型軟電纜
用途：本品按MT/818.6-1999標準要求制造供貨，適用于額定電壓3.6/6kV煤礦井下移動變壓器及類似設備，做電源連接電纜。
使用條件：
1）電纜導體的長期允許工作溫度為90°C。
2）電纜的小彎曲半徑為電纜直徑的6倍。
3）電纜的地線芯須***良好接地。
電纜型號、名稱及結構形式
1）礦用阻燃電纜型號、名稱：
MYPTJ-3.6/6—煤礦用移動金屬屏蔽監視型橡套軟電纜
MYPTJE-3.6/6—煤礦用金屬屏蔽監視型彈性體軟電纜
規格、結構：應符合表一的規定。
表一
芯數×導體標稱截面/mm2 | 標稱厚度/mm | 電纜外徑 | |||||
動力線芯 | 地線芯 | 監視線芯 | 動力線芯絕緣 | 內護套 | 外護套 | MYPTJMYPTJE-3.6/6 | |
3×25 + 3×16/3 + 3×2.5 | 4.0 | 2.5 | 5.5 | 57.5～63.0 | |||
表二
動力線芯導體標稱截面 | 動力線芯20°C時絕緣電阻/（MW?km） | 監視線芯20 °C時絕緣電阻/（MW?km） |
25 | ≥650 | ≥5 |
技術要求：
1）動力線芯20°C時，絕緣電阻，應符合表二規定。
2）絕緣線芯應經受絕緣吸水試驗，要求1～14d電容增率≤6%，7～14d電容增率≤2.5%.
3）屏蔽：導體屏蔽采用半導體擠包或半導體帶包+擠包的結構型式
4）成品電纜耐沖擊電壓試驗：將電纜試樣加熱至95°C、施加60kV沖擊電壓，正負極性個10次后，做工頻率11kV、15min的耐壓試驗。整個過程應無擊穿現象。
5）成品電纜應經受4h、試驗電壓為3U0的工頻電壓試驗。試驗過程中應不發生擊穿現象。
6）其他電氣機械物理性質及阻燃性能要求，按MT/T818.1、6標準的有關規定。
7）試驗方法：按GB/T 3048、GB/T 2951及MT/T 818.1和MT386標準的規定進行。
