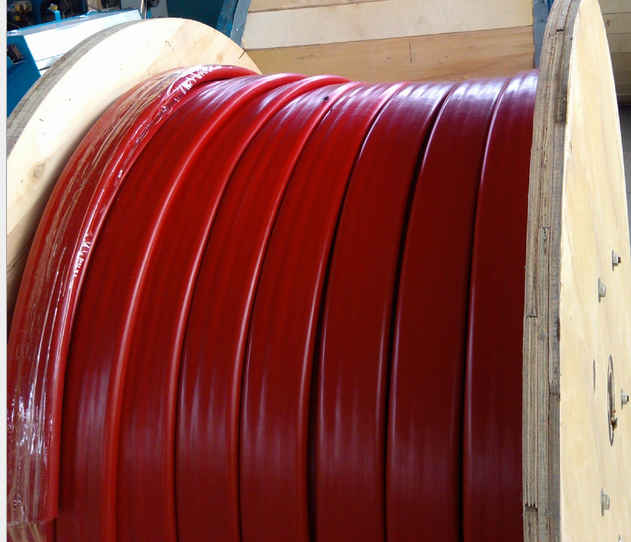

YGCB耐高溫硅橡膠扁平電纜
YGCB耐高溫硅橡膠扁平電纜廣泛應用于起重、 運輸、 機械、 電氣、 鋼鐵、 醫藥、冶金、 港口、 礦山、 物流、 倉儲等行業的0.6/1kV及以下各種移動動力裝置的電源連接及控制、 信號、 照明等。
YGCB耐高溫硅橡膠扁平電纜生產執行標準： 采用企業標準
YGCB耐高溫硅橡膠扁平電纜使用特性具有優良的耐高溫、 阻燃、 耐輻射、 耐老化、 耐臭氧、 防水等特性， 并具有很好的耐寒性、 耐候性。
1、 額定電壓:UO/U為0.6/1kV。
2、 電纜允許工作溫度范圍： 硅橡膠絕緣-60℃～+180℃；氟塑料絕緣-60℃～+200℃。
3、 短路時(***長持續間不超過5S)電纜導體的***高溫度不超過250℃。
4、 電纜敷設溫度應不低于-20℃。
5、 纜***小彎曲半徑為電纜小邊長度的10倍。
YGCB耐高溫硅橡膠扁平電纜組成部分：
導體：銅芯軟導體(可采用鍍錫軟導體)
絕緣：采用擠壓式硅橡膠絕緣
護套：采用擠壓式硅橡膠護套，結構為扁型
標稱截面mm2 | 導體直徑mm | 絕緣厚度mm | 護套厚度mm | 間距mm | 電纜外徑mm | 重量 (kg) |
4×1 | 1.29 | 0.8 | 1.6 | 1 | 17.76×6.09 | 225 |
6×1 | 1.29 | 0.8 | 1.6 | 1 | 25.54×6.09 | 308 |
8×1 | 1.29 | 0.8 | 1.6 | 1 | 33.32×3.09 | 360 |
4×1.5 | 1.56 | 1 | 1.6 | 1 | 20.44×6.76 | 291 |
6×1.5 | 1.56 | 1 | 1.6 | 1 | 29.56×6.76 | 360 |
8×1.5 | 1.56 | 1 | 1.6 | 1 | 38.68×6.76 | 469 |
4×2.5 | 2.05 | 1.4 | 1.6 | 1.5 | 27.1×8.05 | 333 |
6×2.5 | 2.05 | 1.4 | 1.6 | 1.5 | 39.8×8.05 | 536 |
8×2.5 | 2.05 | 1.4 | 1.6 | 1.5 | 52.5×8.05 | 608 |
4×4 | 2.60 | 1.8 | 1.7 | 1.7 | 33.3×9.6 | 457 |
6×4 | 2.60 | 1.8 | 1.7 | 1.7 | 49.1×9.6 | 790 |
4×6 | 3.15 | 2 | 1.9 | 2.0 | 38.4×11.5 | 615 |
6×6 | 3.15 | 2 | 1.9 | 2.0 | 56.7×11.5 | 1098 |
3×10 | 4.4 | 2.5 | 2.4 | 2.4 | 37.8×14.2 | 702 |
6×10 | 4.4 | 2.5 | 2.4 | 2.4 | 73.2×14.2 | 1428 |
3×25 | 6.81 | 2.8 | 2.7 | 2.8 | 48.23×17.81 | 1645 |
6×25 | 6.81 | 2.8 | 2.7 | 2.8 | 93.86×17.81 | 3325 |
4×35 | 7.9 | 3 | 3 | 3 | 70.6×19.9 | 2181 |
3×50 | 9.2 | 3.2 | 3.1 | 3.4 | 59.8×21.8 | 2681 |
4×50 | 9.2 | 3.2 | 3.1 | 3.4 | 78.8×21.8 | 3158 |
3×70 | 12.6 | 3.4 | 3.3 | 3.8 | 72.4×26 | 2878 |
3×120 | 15.4 | 3.8 | 3.07 | 4.2 | 84.8×30.4 | 5157 |
3×150 | 16.4 | 4 | 4.1 | 4.4 | 90.2×32.6 | 6171 |
YGCB耐高溫硅橡膠扁平電纜成品電纜線芯的絕緣電阻成品電纜絕緣線芯的絕緣電阻， 換算到電纜長度為1km
和溫度為20℃時， 導電線芯截面在50mm2及以下的應不小于50MΩ， 70~185mm2的應不小于35 MΩ； 多芯電纜的成品電壓試驗應經受交流50HZ， 試驗電壓3500V、 5min， 絕緣無擊穿。
