- 產品名稱：變頻屏蔽電纜BPYJVTP2-3*70+1*35
- 添加時間：2023-10-19 14:23:47
- 推薦度：

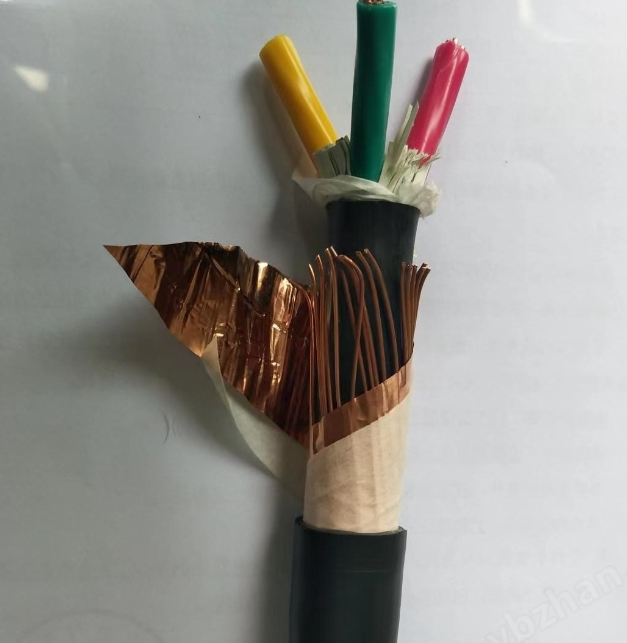

頻屏蔽電纜BPYJVTP2-3*70+1*35工作特點
一般變頻家用電器為單相供電，長度很短，功率也較小，設計時已將變頻電源、連接電纜和變頻電機一并設置在金屬殼內， 抑制了電磁波對外發射。但是在工業領域內，電機功率較大，連接變頻電機和變頻電源之間的電纜長度長，在工作時電纜就是高頻電磁波向外發射的有效載體，對于周圍鄰近地區的通信工具（如無繩）或調幅接受器（如收音機調幅波段）將產生干擾，有時情況也比較嚴重，稱之為電磁波的環境污染，國外已對這種電纜提出要求，我們也已提出了相關 EMC測試及控制方法。 雖然目前沒有******規范規定電纜發射電磁波造成環境污染的考核指標，但抑制對外高頻干擾是須***做到的。要想達到高頻干擾的有效抑制，變頻電纜屏蔽結構是尤為重要的。屏蔽結構是抑制對外高頻干擾Z佳方法， 而屏蔽結構分為銅絲編織屏蔽 。
頻屏蔽電纜BPYJVTP2-3*70+1*35變頻電源的頻率調節范圍較寬， 不論頻率高低，具有一個主頻率的波形輪廓，它包含了許多高次諧波，作為一種行波經多次反射，幅值疊加可達到工象是三個單相變頻電機，而且處于三相功率分布平衡狀態，則中性線電流更大，中性線截面應不小于相截面。為了取得很好的各相均衡特性，宜采用對稱結構。
頻屏蔽電纜BPYJVTP2-3*70+1*35性能
產品性能
1、 BPYJVP12R、ZR-BPYJVP12R、 BPYJVPX13R、
ZR-BPYJVPX13R型設計采用符合GB/T3956-1997規定的
第5類軟絞合銅導體。
2、 交聯聚乙烯絕緣， 耐溫耐候性好。
3、 低傳輸阻抗， 電磁兼容性好。
4、 低工作電容。
5、 良好的抗干擾和低輻射性能。
6、 對稱的三芯電纜結構設計， 具有比四芯電纜更好的傳輸性能。
頻屏蔽電纜BPYJVTP2-3*70+1*35型號
產品名稱 | 規格型號 | |
變頻電纜 | BPYJVTP2-3*4+1*2.5 | 0.6/1KV,1.8/3KV,3.6/6KV |
變頻電纜 | BPYJVTP2-3*6+1*4 | 0.6/1KV,1.8/3KV,3.6/6KV |
變頻電纜 | BPYJVTP2-3*10+1*6 | 0.6/1KV,1.8/3KV,3.6/6KV |
變頻電纜 | BPYJVTP2-3*16+1*10 | 0.6/1KV,1.8/3KV,3.6/6KV |
變頻電纜 | BPYJVTP2-3*25+1*16 | 0.6/1KV,1.8/3KV,3.6/6KV |
變頻電纜 | BPYJVTP2-3*35+1*16 | 0.6/1KV,1.8/3KV,3.6/6KV |
變頻電纜 | BPYJVTP2-3*50+1*25 | 0.6/1KV,1.8/3KV,3.6/6KV |
變頻電纜 | BPYJVTP2-3*70+1*35 | 0.6/1KV,1.8/3KV,3.6/6KV |
變頻電纜 | BPYJVTP2-3*95+1*50 | 0.6/1KV,1.8/3KV,3.6/6KV |
變頻電纜 | BPYJVTP2-3*120+1*70 | 0.6/1KV,1.8/3KV,3.6/6KV |
變頻電纜 | BPYJVTP2-3*150+1*70 | 0.6/1KV,1.8/3KV,3.6/6KV |
變頻電纜 | BPYJVTP2-3*185+1*95 | 0.6/1KV,1.8/3KV,3.6/6KV |
變頻電纜 | BPYJVTP2-3*240+1*120 | 0.6/1KV,1.8/3KV,3.6/6KV |
變頻電纜 | BPYJVTP2-3*300+1*150 | 0.6/1KV,1.8/3KV,3.6/6KV |
變頻電纜 | BPYJVTP2-3*400+1*150 | 0.6/1KV,1.8/3KV,3.6/6KV |
型號說明：
產品代 號 說 明
系列代號 BP 變頻電纜
絕緣代號 YJ 交聯聚乙烯絕緣
護套代號 V 聚氯乙烯護套
護套代號 E 無鹵低煙聚烯烴護套
屏蔽代號 TP2 同心導體+銅帶屏蔽結構
屏蔽代號 P12 銅帶屏蔽+銅絲編織雙重屏蔽
屏蔽代號 PX12 銅帶屏蔽+鍍錫銅絲編織雙重屏蔽
鎧裝代號 22 鋼帶鎧裝
型號前加ZR為阻燃。
ZRN阻燃耐火。
加P為軟銅絲屏蔽，
P2為銅帶屏蔽，
P3為鋁箔屏蔽。
