- 產品名稱：本安耐高溫電纜IA-DJFPF46P-1*2*1.5
- 添加時間：2023-11-08 08:57:41
- 推薦度：

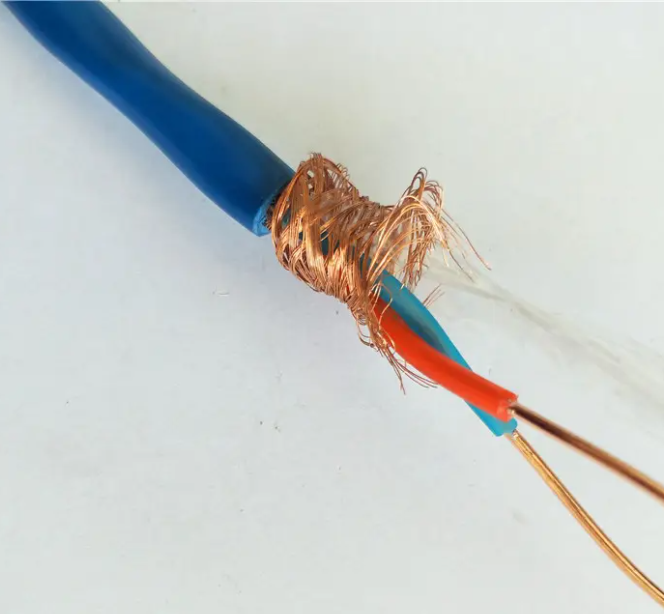

本安耐高溫電纜IA-DJFPF46P-1*2*1.5
本安耐高溫電纜IA-DJFPF46P-1*2*1.5采用聚四氟乙烯氟塑料F46及氟橡膠等材料，可以在零下40℃低溫至零上260℃高溫的環境中長期使用。
本安耐高溫電纜IA-DJFPF46P-1*2*1.5產品特點及用途
本安耐高溫電纜IA-DJFPF46P-1*2*1.5低電容、低電感,具有優異的性能及抗干擾性能，特種高溫型計算機電纜采用進口氟塑料及氟橡膠等材料，能在-40-260℃環境中長期使用，產品具有不延燃、耐酸堿油水等優越特性，電纜結構專為本安防爆電路設計，不僅用于橋架敷設，而且可用于電纜溝敷設及直埋敷設，特種高溫型本安計算機電纜2000年獲******zl****。適合于具有防爆保護要求及其他惡劣環境下集散系統、自動化檢測系統中作傳輸線，防爆安全性能明顯高于一般DCS電纜和計算機控制電纜。
二：產品執行標準： 本安耐高溫電纜IA-DJFPF46P-1*2*1.5執行計算機電纜標準.阻燃執行GB12666-90標準
三： 本安耐高溫電纜IA-DJFPF46P-1*2*1.5使用特性
1． 額定電壓：U0/U 300/500KV
2． ***高工作溫度：聚乙烯絕緣不超過70℃
交聯聚乙烯絕緣90℃
低煙無鹵阻燃聚烯烴70℃
低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種
聚全氟乙丙烯(F46)絕緣不超過200℃
進口可溶性聚四氟乙烯(PFA)不超過260℃
3． ***低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料及硅橡膠護套：固定敷設-60℃，非固定敷設-25℃。
4． 電纜安裝敷設溫度應不低于0℃(高溫型不低于-25℃)。
5． 電纜允許彎曲半徑：非鎧裝電纜***小為電纜外徑的6倍
銅帶或鋼帶鎧裝電纜***小為電纜外徑的12倍
四：基本型號及名稱
1．聚乙烯絕緣聚氯乙烯護套本質安全電路甬計算機屏蔽電纜(包括本安用DCS電纜)
IA-DJYPV(R)P
聚乙烯絕緣銅絲編織分屏總屏聚氯乙烯護套本安用計算機(軟)電纜
IA-DJYP2V(R)P2
聚乙烯絕緣銅塑復合帶繞包分屏銅帶總屏聚氯乙烯護套本安用計算機(軟)電纜
IA-DJYP3V(R)P3
聚乙烯絕緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套計算機(軟)電纜
阻燃計算機電纜在型號前加ZR，鎧裝電纜型號后加22，可采用鍍錫銅絲，基本型號略
2．交聯聚乙烯絕緣聚氯乙烯護套計算機用屏蔽電纜(包括DCS電纜)
IA-DJYJPV(R)P
交聯聚乙烯絕緣銅絲編織分屏總屏聚氯乙烯護套本安用計算機(軟)電纜
IA-DJYJP2V(R)P2
交聯聚乙烯絕緣銅帶繞包分屏總屏聚氯乙烯護套本安用計算機(軟)電纜
IA-DJYJP3V(R)P3
交聯聚乙烯絕緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套本安用計算機(軟)電纜
阻燃計算機電纜在型號前加ZR，鎧裝電纜型號后加22，可采用鍍錫銅絲，基本型號略
3．低煙無鹵阻燃聚烯烴絕緣和護套計算機用屏蔽電纜(包括DCS電纜)
IA-DJYDPYD(R)P
低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織分屏總屏本安用計算機(軟)電纜
IA-DJYDP2YD(R)P2
低煙無鹵阻燃聚烯烴絕緣和護套銅帶繞包分屏總屏本安用計算機(軟)電纜
IA-DJYDP3YD(R)P3
低煙無鹵阻燃聚烯烴絕緣和護套鋁塑復合帶繞包分屏總屏本安用計算機(軟)電纜
阻燃計算機電纜在型號前加ZR，鎧裝電纜型號后加22，可采用鍍錫銅絲，基本型號略
4．氟塑料絕緣本安用耐高溫防腐計算機電纜
IA-DJF46PVP
F46絕緣聚氯乙烯護套銅絲編織分屏加總屏本安用耐高溫防腐計算機電纜
IA-DJF46PVRP
F46絕緣聚氯乙烯護套銅絲編織分屏加總屏本安用耐高溫防腐計算機軟電纜
IA-DJF46GPG
F46絕緣硅橡膠護套銅絲編織分屏加總屏本安用耐高溫防腐計算機電纜
IA-DJF46GPGR
F46絕緣硅橡膠護套銅絲編織分屏加總屏本安用耐高溫防腐計算機軟電纜
IA-DJF4F46P-2
F46絕緣和護套銅帶分屏加總屏本安用耐高溫防腐計算機電纜
IA-DJF4F46P2-2
F46絕緣和護套銅帶分屏加總屏本安用耐高溫防腐計算機電纜
阻燃計算機電纜在型號前加ZR，鎧裝電纜型號后加22，基本型號同上。
IA-DJFPFP高溫計算機電纜采用聚四氟乙烯氟塑料F46及氟橡膠等材料，可以在零下40℃低溫至零上260℃高溫的環境中長期使用，DJFPFP高溫計算機電纜具有不延燃、耐酸堿油水等優越特性，電纜結構專為本安防爆電路設計，不僅用于橋架敷設，而且可用于電纜溝敷設及直埋敷設，適合于具有防爆保護要求及其他惡劣環境下集散系統、自動化檢測系統中作傳輸線。DJFPFP高溫計算機電纜產品執行GB12666-90標準 耐高溫電纜使用特點：交流額定電壓：U0/U300/500KV 不同材質的***高工作溫度： 聚乙烯絕緣不超過70℃，交聯聚乙烯絕緣90℃，低煙無鹵阻燃聚烯烴70℃ 低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種，聚全氟乙丙烯(F46)絕緣不超過200℃ 進口可溶性聚四氟乙烯(PFA)不超過260℃ 不同材質的***低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃ 氟塑料及硅橡膠護套：固定敷設-60℃，非固定敷設-25℃。 耐高溫型電纜的安裝敷設溫度不低于-25℃ 耐高溫型電纜電纜允許彎曲半徑：非鎧裝電纜***小為電纜外徑的6倍，銅帶屏蔽或鋼帶鎧裝電纜***小為電纜外徑的12倍。 高溫計算機電纜，高溫控制電纜，耐高溫柔性電纜，耐高溫彈性體電纜，KHF4、KHF4R、ZR-KHF4、 ZR-KHF4R、ZR-KHF422、 ZR-KHF4P22、KFF，KFFP，DJFFP，DJFPF， DJFPFP高溫計算機電纜。
本安計算機電纜基本型號及名稱
型號 名稱
IA-DJYPVP 銅芯聚乙烯絕緣聚氯乙烯護套編織分屏總屏本安計算機電纜
IA-DJVPVP 銅芯聚氯乙烯絕緣聚氯乙烯護套編織分屏總屏本安計算機電纜
IA-DJYJPVP 銅芯交聯聚乙烯絕緣聚氯乙烯護套編織分屏總屏本安計算機電纜
IA-DJYP3VP3 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏本安計算機電纜
IA-DJYJP3VP3 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏本安計算機電纜
IA-DJFP3VP3R 銅芯氟塑料絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏本安計算機軟電纜
IA-DJYP2VP2 銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏總屏本安計算機電纜
IA-DJYJP2VP2 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏總屏本安計算機電纜
IA-DJVP2VP2R 銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏總屏本安計算機軟電纜
ZRC-IA-DJYVPR 銅芯聚乙烯絕緣聚氯乙烯護套編織屏蔽本安阻燃計算機軟電纜
IA-DJYJVP 銅芯交聯聚乙烯絕緣聚氯乙烯護套編織屏蔽本安計算機電纜
IA-DJYVPR 銅芯聚乙烯絕緣聚氯乙烯護套編織屏蔽本安計算機軟電纜
ZRC-IA-DJVVP 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽本安阻燃計算機電纜
ZR-IA-DJYPV 銅芯聚乙烯絕緣聚氯乙烯護套編織分屏本安計組燃算機電纜
ZR-IA-DJYJPV 銅芯交聯聚乙烯絕緣聚氯乙烯護套編織分屏本安計組燃算機電纜
IA-DJVPV 銅芯聚氯乙烯絕緣聚氯乙烯護套編織分屏本安計算機電纜
IA-DJYPVP 銅芯聚乙烯絕緣聚氯乙烯護套編織分屏總屏本安計算機電纜
IA-DJYJPVPR 銅芯交聯聚乙烯絕緣聚氯乙烯護套編織分屏總屏本安計算機軟電纜
IA-KJVVP3 銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包屏蔽本安計算機電纜
備注：本安計算機電纜規格，型號齊全，名稱有：集散型計算機本安電纜
、本安阻燃計算機電纜、本安屏蔽控制電纜、本安信號控制電纜、本安防爆計算機電纜，等十幾個品種，
型號有：ZR-IA-KVVP、ZR-IJYPVRP、ZR-IJYPVP22、ZR-IJYPVR、ZR-IJYP2VP2、ZR-IJYPLVPL、ZR-
IJYP3VP3、IKVVP、IKVVR、IJYPVP2/22、IJYPV、IJYPVR、IJYPVP、IJYPVRP、IJYPVPR、IJYVP、IJYVRP、
IJYP2V、IJYP2VR、IJYP2VP2、IJYP2VRP2、IJYP2VP2R、IJYVP2、IJYVRP2、IJYPV22、IJYPVR22、
IJYPVP22、IJYPVRP22、IJYPVPR22、IJYVP22、IJYVRP22、IDJYPV、IDJYPVR、IDJYPVP、IDJYPVRP、
IDJYPVPR、IDJYVP、IDJYVRP、ZR-IJYPV、ZR-IJYPVR、ZR-IJYPVP、ZR-IJYPVRP、ZR-IJYPVPR、ZR-IJYVP
、ZR-IJYVRP、IKVV、IKVVP、IKVVRP、IKVVRP、IA-KVVP、IA-KVVRP、IA-KVVP2、IA-KVVRP2、IA-KVVP22
、IA-KVV22、IA-KVVR、ZRC-IJYPVR、ZRC-IJYPVP、ZRC-IJYPVPR、ZRC-IJYVRP、ZRI-KVVRP、ZA-IJYPVP、
ZA-IJYPVR、ZA-IJYPVPR、IJYP2VR、IA-RVV、IA-RVVP、IA-RVVP2、IA-VV、IA-VVR、IA-YJVR、IA-KYJVP
、IA-KYJVRP、IA-KYJVPR、IA-KVVPR、IA-KVV22P、IA-KVVP22、IA-KVVP2-22、IYJVPR、IJVPVR、IJVPVP
、IJVVP、IJVPRV、IJVPVPR、IJVP2VP2、IA-JVPVP、IA-DJVPVP、IA-DJVPVPR、IA-DJVPVR、IA-DJVP2V、
IJVP2VR、IA-DJVVP2、IA-DJVVPR、IAN-KVVRP、IAN-KVVP、IA-KYVP、IA-KYVR、IA-KYVRP、IA-KYV、IA-
KYVP2、IA-KYVR22、IA-KYV22、IA-KYVRP2、IA-KYVP22、IA-KYVPR、IA-KYVP2/22、IA-KYVP3、IA-KYVP1
、IA-KYVPL、IA-KYV22P、IA-KYVP2R、ZR-IA-KVVP、ZR-IA-KVVRP、IA-DJYVP(R)、IA-DJYJVP(R)、IA-
DJVVP(R)、IA-DJFFPR、IA-DJGGPR、IA-DJFVPR、IA-DJYPV(R)、IA-DJYJPV(R)、IA-DJVPV、IA-DJFPF(R)
、IA-DJGPGR、IA-DJFPVR、IA-DJYPVP、IA-DJYJPVPR、IA-DJVPVPR、IA-DJFPFPR、IA-DJGPGPR、IA-
DJFPVPR、IA-DJFPVP、IA-DJGPGP、IA-DJYVP2、IA-DJYJVP2、IA-DJVVP2、IA-DJFFP2、IA-DJGGP2、IA-
DJFVP2、IA-DJYJP2R、IA-DJYJVP2R、IA-DJVVP2R、IA-DJFVP2R、IA-DJGGP2R、IA-DJYP2VR、IA-DJYP2V、
IA-DJYJP2V、IA-DJVP2V、IA-DJFP2V、IA-DJYJP2V、A-DJVP2VR、IA-DJFP2VR、IA-DJYP2VP2(R)、IA-
DJYJP2VP2(R)、IA-DJVP2VP2(R)、IA-DJFP2VP2(R)、IA-DJYVP3、IA-YJVP3、IA-DJVVP3、IA-DJGGP3、IA
-DJFVP3、IA-DJYVP3R、IA-DJYJVP3R、IA-DJVVP3R、IA-DJFVP3R、IA-DJYP3V、IA-DJYJP3V、IA-DJVP3V、
IA-DJFP3V、IA-DJGP3V、IA-DJYP3VP3、IA-DJYJP3VP3、IA-DJVP3VP3、IA-DJFP3VP3、IA-DJYP3VP3R、IA
-DJYJP3VP3R、IA-DJVP3VP3R、IA-DJFP3VP3R、IA-DJYVP22、IA-DJYJVP22、IA-DJVVP22、IA-DJFVP22、
IA-DJYPV22、IA-DJYJPV22、IA-DJVPV22、IA-DJFPV22、IA-DJYPVP22、IA-DJYJPVP22、IA-DJVPVP22、IA
-DJFPVP22、IA-DJYVP2-22、IA-DJYJVP2-22、IA-DJVVP2-22、IA-DJFVP2-22、IA-DJYP2V22、IA-
DJYJP2V22、IA-DJVP2V22、IA-DJFP2V22、IA-DJYP2VP2-22、IA-DJYJP2VP2-22、IA-DJVP2VP2-22、IA-
DJYVP3-22、IA-DJYJVP3-22、IA-DJVVP3-22、IA-DJYP3V22、IA-DJYJP3V22、IA-DJVP3V22、IA-DJYP3VP3
-22、IA-DJYJP3VP3-22、IA-DJVP3VP3-22、IA-DJYVP32、IA-DJYJVP32、IA-DJVVP32、IA-DJYPV32、IA-
DJYJPV32、IA-DJVPV32、IA-DJYPVP32、IA-DJYJPVP32、IA-DJVPVP32、IA-DJYVP2-32、IA-DJYJP2V32、
WDZ-IA-DJYPYP、WDZ-IA-DJYPYPR、WDZ-IA-DJYP3YP3、WDZ-IA-DJYP3YP3R、WDZ-IA-DJYP2YP2、WDZ-IA-
DJYP2YP2R、WDZ-IA-DJYP2YP2R、IA-K2YVR、IA-K3YVR、IJYPLVPLR、IJYP3VR-2、IA-K2YV、IA-K3YV、
IJYPLVPL、IJYP3V-2、IA-K2YV(EX)、IA-K3YV(EX)、KJYYVPL、IA-KJVVPL、ZRC-IA-DJYVP(R)、ZRC-IA-
DJYJVP(R)、ZRC-IA-DJVVP(R)、ZR-IA-DJFFPR、ZR-IA-DJGGPR、ZB-IA-DJFVPR、ZRA-IA-DJYPV(R)、ZRA-
IA-DJYJPV(R)、ZRC-IA-DJVPV、ZRC-IA-DJFPF(R)、ZRC-IA-DJGPGR、ZRC-IA-DJFPVR、ZRC-IA-DJYPVP、
ZRC-IA-DJYJPVPR、ZRA-IA-DJVPVPR、ZRA-IA-DJFPFPR、ZRA-IA-DJGPGPR、ZRA-IA-DJFPVPR、ZRB-IA-
DJFPVP、ZR-IA-DJGPGP、ZR-IA-DJYVP2、ZR-IA-DJYJVP2、ZR-IA-DJVVP2、ZRC-IA-DJFFP2、ZRC-IA-
DJGGP2、ZRC-IA-DJFVP2、ZRC-IA-DJYJP2R、ZRC-IA-DJYJVP2R、ZRC-IA-DJVVP2R、ZR-IA-DJFVP2R、ZR-
IA-DJGGP2R、ZR-IA-DJYP2VR、ZR-IA-DJYP2V、ZR-IA-DJYJP2V、ZR-IA-DJVP2V、ZR-IA-DJFP2V、ZR-IA-
DJYJP2V、ZR-IA-DJVP2VR、ZRC-IA-DJFP2VR、ZRC-IA-DJYP2VP2(R)、ZRRC-IA-DJYJP2VP2(R)、ZRC-IA-
DJVP2VP2(R)、ZRC-IA-DJFP2VP2(R)、ZRC-IA-DJYVP3、ZRC-IA-YJVP3、ZR-IA-DJVVP3、ZR-IA-DJGGP3、
ZR-IA-DJFVP3、ZR-IA-DJYVP3R、ZR-IA-DJYJVP3R、ZR-IA-DJVVP3R、ZR-IA-DJFVP3R、ZRC-IA-DJYP3V、
ZRC-IA-DJYJP3V、ZRC-IA-DJVP3V、ZRC-IA-DJFP3V、ZR-IA-DJGP3V、ZR-IA-DJYP3VP3、ZR-IA-DJYJP3VP3
、ZR-IA-DJVP3VP3等。
五、型號名稱及含義
絕緣或護套材料：Y—— 聚乙烯擠包絕緣或護套、
V—— 聚氯乙烯擠包絕緣或護套、
YJ—— 交聯聚乙烯擠包絕緣、
WDZ—— 無鹵低煙阻燃聚稀烴擠包絕緣或護套、
G —— 硅橡膠絕緣或護套
阻燃性能分： ZRA—— A類阻燃
ZRB—— B類阻燃
ZRC,ZR—— C類阻燃。
本安 阻燃型電纜在基本型號前分別加“ZRA-""ZRB""ZRC或ZR"表示即可。
鎧裝結構：22—— 鋼帶鎧裝聚氯乙烯外護套
23—— 鋼帶鎧裝聚乙烯外護套
32—— 圓形鍍鋅低碳鋼絲纏繞鎧裝聚氯乙烯外護套
33—— 圓形鍍鋅低碳鋼絲纏繞鎧裝聚乙烯外護套
屏蔽材料：P—— 銅線編織
P1—— 鍍錫銅線編織
P2—— 銅塑復合帶繞包
P3—— 鋁塑復合帶繞包
導體種類： A—— 單根導體(型號中省略)
B—— 七根絞合導體
R—— 多跟絞合
六、 本安計算機電纜生產規格及范圍
對數：1— 24對。
每對芯數：二芯(稱二線組)或三芯(稱三線組)。
導體截面：0.5mm2，0.75mm2，1.0mm2，1.5mm2，2.5mm2
七、 本安計算機電纜主要技術參數
1. 20℃導體直流電阻
導體標稱
截面(mm2) 導體根數/單根直徑mm 20℃時導體直流電阻Ω/km
A B R AB R
0.5 1/0.80 7/0.30 16/0.20 ≤36.0 ≤39.0
0.75 1/0.97 7/0.37 24/0.20 ≤24.5 ≤26.0
1.0 1/1.13 7/0.43 32/0.20 ≤18.1 ≤19.5
1.5 1/1.38 7/0.52 30/0.25 ≤12.1 ≤13.3
2.5 1/1.78 7/0.68 49/0.25 ≤7.41 ≤7.98
2. 20℃絕緣電阻
性能項目 PE,XLPE絕緣
20℃時絕緣電阻MΩ,km ≥500
3.電纜應經受工頻交流電壓試驗：2000V/1min絕緣不發生擊穿，試驗溫度為環境溫度。
4 工作電容(1KHZ):線芯與線芯≤90PF/m。
5 分布電感(1KHZ)≤0.6μH/m。
6 電磁干擾感應電壓(干擾磁場400A/m)≤5mV。
7 靜電感應電壓(靜電電壓20KV)＜V。
8 輻射場透入強度(干擾場強120dBμV,干擾場頻率200MHZ)≤66dBμV。
