  • 產品名稱:通訊電纜RS485-1*2*18AWG
  • 添加時間:2024-01-05 15:37:30
  • 推薦度:
  •
介紹:

通訊電纜RS485-1*2*18AWG

   通訊電纜RS485-1*2*18AWG在一般場合采用雙絞線就可,但在要求較高的環境下要采用帶屏蔽層的雙絞電纜。使用RS485通訊電纜時,對于特定的傳輸線路,主機(召測設備)到儀表的485口間的電纜長度與數據信號傳輸?shù)牟ㄌ芈食煞幢龋贿@個長度主要受信號的失真以及噪聲的影響所影響。理論上RS485通訊電纜的傳輸距離能達到1200米,但實際應用中傳輸距離要小于1200米,具體長度受周?chē)沫h(huán)境影響。

   通訊電纜RS485-1*2*18AWG在一般場合采用雙絞線就可,但在要求較高的環境下要采用帶屏蔽層的雙絞電纜。使用RS485總線電纜時,對于特定的傳輸線路,主機(召測設備)到儀表的485口間的電纜長度與數據信號傳輸?shù)牟ㄌ芈食煞幢?;這個長度主要受信號的失真以及噪聲的影響所影響。理論上RS485通信電纜的傳輸距離能達到1200米,但實際應用中傳輸距離要小于1200米,具體長度受周?chē)沫h(huán)境影響。

 通訊電纜RS485-1*2*18AWG特點:通訊電纜RS485-1*2*18AWG特性阻抗為120歐姆,導體為2*24AWG多股絞合鍍錫銅絲,PE絕緣介質,由鋁箔/聚酯復合帶100%覆蓋+鍍錫銅絲90%覆蓋共2層屏蔽,附有獨立接地導線,工業灰色PVC外護套。

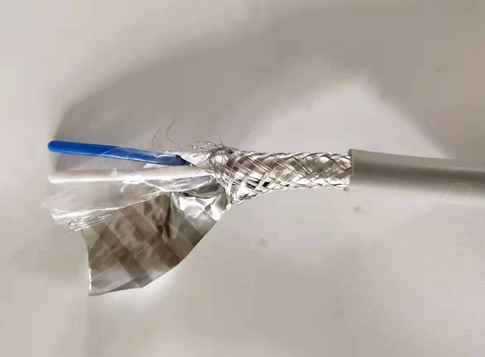

通訊電纜RS485-1*2*18AWG結構:

1)導體: 多股絞合鍍錫銅網線, 每股7支, 每支導體線徑為0.30mm, 共四股導體,外徑: 0.91 +/- 0.03mm

2)絕緣:實芯PE絕緣, 外徑: 1.90 +/- 0.03mm

3)第一屏蔽:鋁箔屏蔽

4)引流線:多股絞合鍍錫銅網線, 每股7支, 每支導體線徑為0.30mm, 共一股, 外徑: 0.91 +/- 0.03mm

5)第二屏蔽:鋁鎂編織網屏蔽, 覆蓋率為55%

6)內護套:黑色PVC, OD: 8.0mm +/- 10%

經測試通訊電纜RS485-1*2*18AWG***大的通信距離約為1219M,***大傳輸速率為10Mb/S,傳輸速率與傳輸距離成反比,在100Kb/S的傳輸速率下,才能達到***大的通信距離,如果需傳輸更長的距離,需要加485中繼器。RS485總線一般***大支持32個節點,如果使用特制的485芯片,可以達到128個或者256個節點,***大的可以支持到400個節點。

因RS485接口具有良好的抗噪聲干擾性,較長的傳輸距離和多站能力等上述優點就使其成為******的串行接口。因?yàn)镽S485接口組成的半雙工網絡,一般只需二根連線,所以RS485接口均采用屏蔽雙絞線傳輸。


相關內容:
上一篇:無
下一篇:通訊信號電纜RS485-1*2*19AWG
