DW-SKZP -5-（100-7+2*1.0+2*1.5）清潔環保組合電纜
一、產品簡介
隨著信息技術和電子計算機技術的迅速發展，現代通信線纜向著寬頻帶，綜合化及數字化方向發展，傳輸信號從單純的語言發展到圖像監控、運程控制計算機網絡數字通信等。為適應信息產業的迅猛發展，滿足計算機技術和通信技術相結合的需要，我公司通過長期的努力，完成了數據及圖像傳輸綜合電纜的研制工作。DW-SKZP -5-（100-7+2*1.0+2*1.5）清潔環保組合電纜，該電纜把通信、數據圖像傳輸、自動化管理、計算機網絡連接等多種業務、功能集中在一根電纜中，避免了各系統重復布線的麻煩，節約投資，對系統設備配置具有很大的靈活性，同時也適應對電纜阻燃有較高要求的場所。
二、使用范圍
DW-SKZP -5-（100-7+2*1.0+2*1.5）清潔環保組合電纜適用于*信號、消防管理、智能化小區管理，遠程監控和計算機網絡連接綜合布線，可用于語言數據圖像和監控電源等信息的傳輸。
三、企業標準 ，阻燃試驗執行標準GB-12666-90
四、技術要求
DW-SKZP -5-（100-7+2*1.0+2*1.5）清潔環保組合電纜要求每組電纜之間感應電流為零，有電源、監控、射頻三種電纜綜合組成，信號傳輸互不干擾、電氣性能穩定，能可靠的傳輸微弱的模擬信號和數字信號，有較強的抗干擾能力，使用壽命長、耐高溫、防水、防腐等。

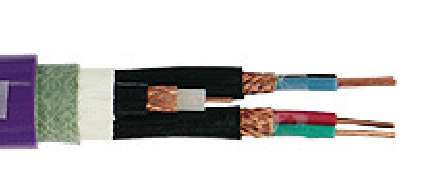

五、結構示意圖（見圖一）
六、型號規格
型號 | 規格 | 結構組成 |
ZR-SKZP | 1 | 50-2+2*1.0+2*1.5 |
DW-SKZP | 2 | 50-3+4*1.0+2*1.5 |
ZR-SKZP | 3 | 75-5+2*1.0+2*1.5 |
DD-SKZP | 4 | 75-5+4*1.0+2*1.5 |
DW-SKZP | 5 | 100-7+2*1.0+2*1.5 |
DD-SKZP | 6 | 100-7+4*1.0+2*1.5 |
注：1、該型號前加“ZR”表示阻燃綜合電纜，阻燃等級分為A、B、C三級;
2、型號前加“DW”表示，低煙無鹵綜合電纜;
3、型號前加“DD”表示低鹵低煙綜合電纜。
七、產品電氣性能
同軸電纜電氣性能見表2
主要電氣性能 | |||||
特性阻抗 | 衰減常數≤db/100m | 回波損耗≥db | |||
50MHZ | 200MHZ | 800MHZ | VHF | UHF | |
75.0±3 | 4.8 | 9.7 | 20.3 | 20 | 18 |
八、主要工作數據導體結構及直流電阻應符合表3
標稱截面 | 導體結構 | 20℃時導體直流電阻 | |
根數 | 不鍍錫 | 鍍錫 | |
0.5 | 16/0.20 | 39.0 | 40.1 |
0.75 | 24/0.20 | 26.0 | 26.7 |
1.0 | 32/0.20 | 19.5 | 20.0 |
1.5 | 30/0.25 | 13.3 | 13.7 |
