銅護套礦物阻燃耐火電纜
銅護套礦物阻燃耐火電纜介紹
銅護套礦物阻燃耐火電纜（銅芯銅護套氧化鎂絕緣電纜）簡稱防火電纜，國外稱MI電纜。銅護套礦物阻燃耐火電纜***早于1895年瑞士人研制開發，并取得zl****，1934年法國率先將該項技術轉化為規模生產。礦物絕緣電纜的出現是對傳統電纜的創新，特別是在一些重要場所和關鍵電氣線路中發揮作用，使塑料電纜望塵莫及。因?yàn)橛?、美國、意大利、澳大利亞、前蘇聯等工業發達國均相繼開始生產礦物絕緣電纜。中國于一九六八年開始由上海電纜研究所對該產品進行研制開發。由于該產品用材和結構 特殊性，使得其具有傳統塑料電纜所無法比擬的電氣性能、機械性能、耐環境性能和環保性能。隨著該產品實踐應用，礦物絕緣電纜越來越為人們所認同，現已廣泛應用于工礦企業及民用建設中。

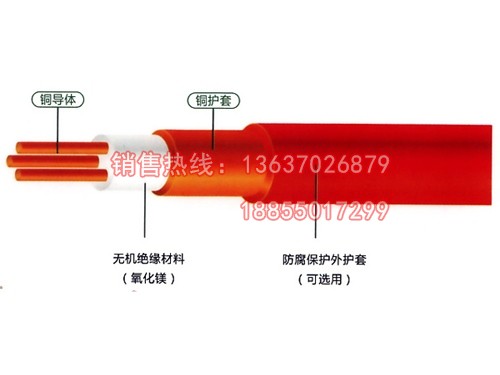

銅護套礦物絕緣電纜結構組成
銅護套礦物絕緣電纜以高導電率的銅導體、無機物氧化鎂絕緣、無縫銅管護套為基本結構組成，當電纜用于對銅有腐蝕的工廠時***外層可加層聚氯乙烯，而在建筑物或地下場所對電纜有美觀或易觸及的場所可加一層紅色低煙無鹵外護套。
電纜連續工作溫度為250℃，在950℃~1000℃時可持續供電3小時，短時間或非常時期可接近銅的熔點1083℃工作（氧化鎂絕緣熔點為2800℃）。
銅護套礦物阻燃耐火電纜主要特性
1、電纜抗火災能力
無論是在工廠還是建筑物中，電氣線路的安全性至關重要。據******有關部門統計，在火災起因中，電氣火災占50%以上。而電纜既是線路中的主體，又是***難以防護的環節。在任何場所中，線纜就像人的血脈，無處不在。因而電纜不但要有抗外在火焰破壞的能力，而且要有自身不會成為火源的特性。由于礦物絕緣電纜構成材料均為無機物，絕緣體氧化鎂在過載或短路時不會產生明火，銅護套在熊熊大火的考驗中不會損壞，也不會傳播火勢，更不會產生煙霧和毒性氣體。因而以礦物絕緣電纜構成的線路，給您帶來的是安全、放心。
2、電纜防火能力
以下表耐火性能試驗方法可以看出，只有BS6387（英國標準）中規定的方案才是電纜在火災中經受的真正的耐火性能考驗。因?yàn)殡娎|在火燒中并非不受外界的干擾，它會受到消防水、火燒脫落物及其它重物的不斷沖擊。而有機（塑料）電纜耐火性能是靠導體和絕緣間的云母包帶實現的，塑料耐火電纜一經火燒，云母和絕緣將分別形成硬殼及碳?xì)?。碳?xì)ひ挥鱿浪畬?dǎo)電，云母硬殼一遇水或其他重物的沖擊將脫落。*部四川消防研究所及英國消防研究機構對礦物絕緣電纜及塑料類耐火電纜進行了模擬實體火災對比試驗，實驗證明，能夠滿足BS6387（英國標準）測試的只有礦物絕緣電纜。其它靠云母帶絕緣的塑料耐火電纜，不能保證在火災中通電的萬無一失。

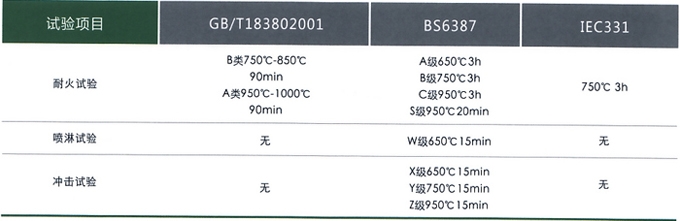

耐火性能試驗方法：
3、電纜抗過載能力
試驗條件：試驗均選用具有相同額定載流量規格的不******別電纜，所有試驗電纜并聯，試驗電纜同時聯接到可調變壓器。
試驗方法：逐漸加大變壓器的輸出電壓，從而改變通過被試驗電纜的電流，直至過載后觀察電纜的狀況。
實驗結論：由下面試驗效果圖，可以看出在對電纜加載過電壓后，試驗中部分電纜因電能轉換為熱能，從而使電纜自身產生火源。從試驗結果也可得出：
只有礦物絕緣電纜不會因?yàn)檫^載而出現電氣故障，更不會出現火情。
4、無煙、無毒

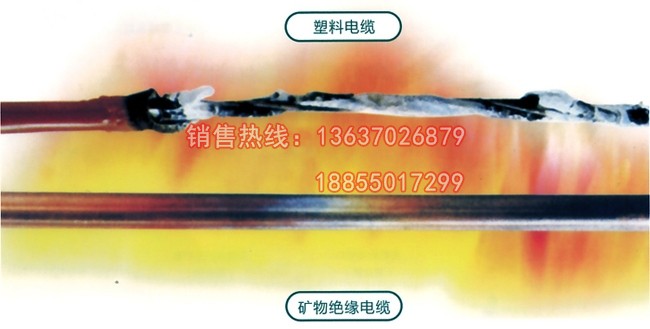

塑料電纜過載或短路時，絕緣及護套層會軟化，絕緣性能、機械性能將下降，起火或遇外部火燒后，便產生大量 煙霧和毒氣。即使是低煙無鹵塑料電纜也會產生一定的煙霧和毒氣，多根低煙無鹵電纜用于同一布線系統，仍將是火災中人員死亡、設備儀器遭受破壞的致命因素。而礦物絕緣電纜結構組成中不含有機材料，即使將銅熔化也不會產生煙霧和毒氣。
5、載流量大
影響電纜載流量大小的因素有很多，絕緣材質及電纜的散熱則是主要因素。礦物絕緣電纜中氧化鎂的導熱性能遠大于任何一種塑料，電纜的結構及銅導體、銅護套更有利于熱量的散發。當電纜導體溫度達105℃，銅護套的溫度仍低于塑料電纜導體溫度達90℃時的外護套發熱溫度。因而，礦物絕緣電纜可以降低一個截面等級選用，在無人觸及時，可降低二截面等級選用。

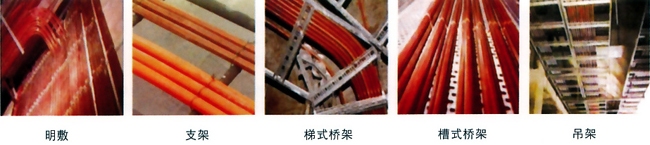

6、敷設方式簡單
設計及安裝中，礦物絕緣電纜的承載更為簡單方便。即使在***嚴格的消防線路中，礦物絕緣電纜明敷便可，在不同的環境中，其可采用支架、吊架等簡易經濟的方式。而塑料電纜則需采用穿管、密封橋架、防火橋架等保護措施。
7、電纜價格性能比
性能比較：

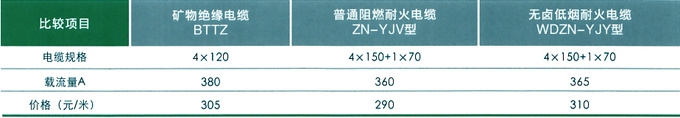

價格比較：
在同樣使用價格比較：電纜均傳輸相同的載流量；礦物絕緣電纜銅護套替代接地線芯
8、比較結論
電纜壽命長，可避免因塑料電纜使用年限給工程造成的二次投資。
電纜外徑小，比塑料電纜節約40%的布線空間，更便于設計、安裝。
電纜敷設方式簡單，不用橋架或穿管，可再為工程節約價10%。
該電纜不僅僅是耐高溫或火燒不壞的電纜?！胺阑鹉芰?quot;僅是其一項較為顯著的性能。無法燃燒、防爆、防腐、防水、防磁、防機械損傷（包括動物嚙咬）、載流量大、過載能力強等，任一項性能的效果均遠優于塑料電纜。
該電纜是真正的綠色、安全產品。與目前***為“環保"的無鹵低煙塑料電纜相比，礦物絕緣電纜不但在電性能及機械性能方面有較大提高，而且真正實現了無鹵、無煙、無毒，******消除了無鹵低煙塑料電纜中殘留的******，完全克服了無鹵低煙塑料電纜在多根敷設時火焰燃燒中所產生的煙霧和毒性產生的“二次災害"。
該電纜已不再是主要用于消防系統，由于其優越的性能價格比而成為替代無鹵低煙電纜、耐火電纜、阻燃電纜、母線槽（容量3000A及以下）等產品的發展方向。
該電纜性能是塑料所有優點的集合。只要您選用了礦物絕緣電纜，您就可以享受到塑料電纜所無法共有的功能給您帶來的安全與放心。
該產品的性能價格比遠優于其它任何一種電纜。
>電纜性能簡介
1、防火性能：電纜不但自身無法燃燒，也不會引發火源。即使有外在火焰的燒烤，電纜仍可正常工作。而且只要火焰溫度低于銅的熔點溫度，火情消除后，電纜無需更換，仍可繼續使用。
2、過載保護能力強：線路過載時，塑料電纜會因過電流或過電壓而引發絕緣發熱老化或擊穿；而對于礦物絕緣電纜，只要發熱達不到銅的熔點溫度，電纜不會受損。即使瞬間擊穿，擊穿點處氧化鎂遇高熱也不會形成碳化物，過載性能不會產生變化。
3、載流量大：由于電纜絕緣材質及結構的特殊性，使得礦物絕緣防火電纜具有較大的載流能力。傳輸相同的電流量，若選用礦物絕緣防火電纜可比塑料類電纜減小1到2個截面等級。
4、無煙、無毒：電纜組成材料均為無機物，不含任何塑料。因而電纜即使處于1000℃以上燒烤，置于對銅有破壞性的火焰中，也不會產生絲毫的煙霧，更無鹵素及毒性氣體。該電纜是能真正實現綠色環保，無“二次災害"的安全型產品。
5、工作溫度高：由于絕緣層氧化鎂的熔點溫度遠高于銅的熔點溫度，因而電纜***高正常溫度可達250℃，短期可在接近銅的熔點溫度1083℃下繼續運行。
6、防水、防腐、防爆：由于電纜采用無縫銅管作護套，導體、絕緣及護套三者間是致密壓實體，因而使其不但具有防水、潮氣、油及一些化學物質的侵害，而且具有阻止可燃性油蒸汽、氣體和火焰的蔓延。
7、屏蔽性能優越：電纜銅護套是屏蔽保護層，其既可防止電纜本身對其它線纜的干擾，又可阻止外界電磁場對自身的干擾。
8、抗輻射能力強：由于電纜組成材料均為無機物，因而在經受核輻射后，電纜的電氣及機械性能不會產生任何變化。
9、使用壽命長：由于電纜由無機材料組成，因而不會老化，其使用期限***低選百年以上。且該電纜可伴隨設備移位或線路改造而重新拆裝、重復使用。
10、外徑小、質量輕：和同規格塑料電纜相比，礦物絕緣電纜外徑減小50%，重量減輕3%，即可減小占用空間又便于安裝。
11、機械強度高：電纜結構密實、堅固耐用，可承受外力的擠壓、撞擊、敲打，甚至遇沖擊使電纜變形至原狀1/3~2/3時，仍可繼續安全的正常傳輸電流。
12、彎曲性能好：電纜經充分退火后，具有一般塑料電纜所無法相比的可彎曲性。***小彎曲半徑僅為電纜外徑的3~6倍，而且可重復、多次彎曲。
