- 產品名稱：UGF礦用橡套軟電纜
- 添加時間：2018-08-17 18:58:21
- 推薦度：

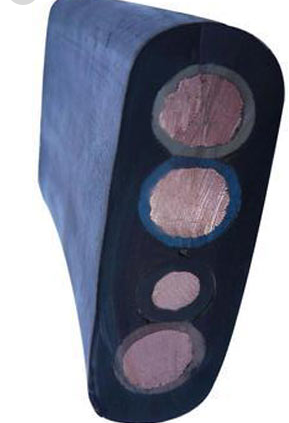

UGF礦用橡套軟電纜
UGF礦用橡套軟電纜 －高壓礦用電纜
1、 礦用橡套軟電纜型號及名稱： UGF-6000V礦用橡套軟電纜
UG-6000V礦用橡套軟電纜
2、礦用橡套軟電纜執行標準： 3、用 途： 交流額定電壓6kv及以下移動配電裝置及礦山采掘機械；起重運輸機械等。
4、使用特性： 電纜的額定電壓為6kv；
電纜的長期工作溫度為+65℃。
電纜的***小彎曲半徑為電纜直徑的6倍。
5、UGF礦用橡套軟電纜 的規格應符合表1規定
芯數×截面 導體結構 根數/線徑 絕緣標稱厚度 護套標 稱厚度 標稱外徑 電線主芯直流電阻
歐/千米
主線芯 地線芯
ugf 3×6+1×6 84/0.30 4.5 1.4 6.0 40.3 3.30
ugf 3×10+1×10 84/0.40 4.5 1.6 6.0 43.8 1.91
ugf 3×16+1×16 126/0.40 4.5 1.6 6.0 46.8 1.21
ugf 3×25+1×16 196/0.40 4.5 1.6 6.0 49.3 0.78
ugf 3×25+1×16 276/0.40 4.5 1.6 6.0 52.0 0.554
6、UGF礦用橡套軟電纜 技術性能：
20℃時導體直流電阻見表1。
成品電纜線芯間的絕緣電阻，換算到長度1km，溫度為20℃，應不小于100兆歐。
成品電纜的主線芯間及主線芯與接地線間，應能經受交流50赫茲15000伏電壓試驗5分鐘不擊穿。
7、交貨要求：
電纜的交貨長度應不小于100m允許長度不小于20m
短段電纜交貨，其交貨數量應不超過交貨總長度的10％
長度計量誤差應不超過±0.5％。
盾構機高壓橡套軟電纜UGEFP、UGEFHP
額定電壓：3.6/6kV 產品標準：SL.JT215—90 UGEFP和UGEFHP型電纜由3根絕緣屏蔽的主線芯和1個（或3個）地線組成。成纜后外面擠包黑色氯丁橡皮護套。該電纜采用導體屏蔽、絕緣屏蔽、電場均勻、安全可靠。導體長期工作溫度可達90，***低環境溫度：UGEFP型電纜-15℃，UGEFHP型電纜為-35℃ 導電線芯：采用鍍錫軟銅線，其性能符合GB3956—83。 導體屏蔽：導體外面擠包半導電橡皮 絕緣：采用乙丙橡皮，其性能符合GB7594.8—87中XJ—30A型。 絕緣屏蔽：絕緣外面擠包半導電橡皮 地線：導體包覆半導電橡皮。 成纜：3個主線和1個地線圍繞半導電橡皮填芯按右向成纜。3個地線時分別放在主線芯之間，不增加成纜外徑。 護套：護套橡皮性能符合GB7594.7—87中XH—03A型護套橡皮。UGEFP型電纜采用黑色氯丁橡皮護套。UGEFHP型電纜采有黑色耐寒氯丁橡皮護套。 電纜標志：電纜的表面印有型號、電壓、規格及制造廠名稱。
