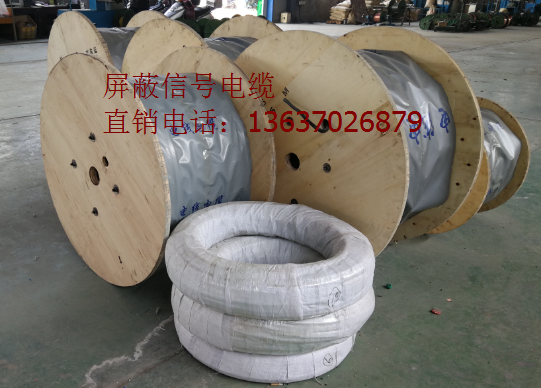

儀器儀表用屏蔽信號電纜

   儀器儀表用屏蔽信號電纜適用于儀器儀表、電子設及自動裝置連接線，具有抗干擾強，信號傳輸穩定等特點。
一、生產執行標準：儀器儀表用屏蔽信號電纜參照?qǐng)?zhí)行IEC60227、BS5308標準
二、儀器儀表用屏蔽信號電纜使用特性
    1、電纜導體***高工作溫度為70℃；
    2、電纜的額定電壓U0/U：300/500V；
    3、電纜的敷設溫度不低于0℃；允許彎曲半徑：
       電纜外徑（D）小于25mm……應不小于4D 　
       電纜外徑（D）大于和等于25mm……應不小于6D
三、電纜的型號,名稱規格



型 號	名 　　稱	芯 數	標稱截面（mm2）
YVVP-A	實芯銅導體聚氯乙烯絕緣、護套復合屏蔽電纜	2~24	0.5~2.5
YVVP-B	絞合銅導體聚氯乙烯絕緣、護套復合屏蔽電纜		0.75~2.5
YRVVP	軟銅導體聚氯乙烯絕緣、護套復合屏蔽電纜		0.3~2.5
YRVVP-105	耐熱105℃軟銅導體聚氯乙烯絕緣、護套復合屏蔽電纜

    注：芯數系列2，3，4，5，6，7，10，12，14，16，19，24
　       （Y-儀器儀表復合屏蔽電纜，V-聚氯乙烯，P-銅絲屏蔽，R-軟結構，A-實心導體，B-七根絞合導體，105-105阻燃護套）
四、規格范圍
　  1、芯數2~24芯，標截面0.3~0.5mm2；
　  2、各規格結構外形尺寸等，參見GB9330-88標準規定；
　  3、導體20℃時直流電阻符合標準GB/T3956-1997的規定，電纜70℃時絕緣電阻符合GB9330-88的規定。
五、交貨要求
    產品交貨長度按雙方協議規定，計量誤差允許不超過±0.5%
