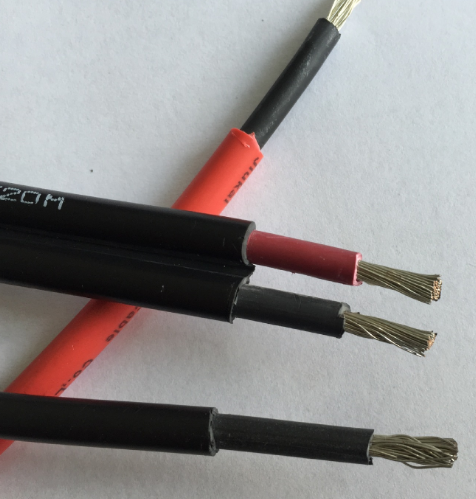

低煙無鹵環保電纜WD-SY WDZ-BV
型號：WD-SY WDZ-BV
名稱：低煙無鹵環保電纜WD-SY WDZ-BV
低煙無鹵環保電纜WD-SY WDZ-BV應用：廣泛運用于工業設備的內部電氣連接，包括電氣柜、儀表、控制室、連接器等，也可運用于照明等；適用于人員密集的公共場所，如地鐵、辦公樓等；可根據客戶要求定制耐火型WDN-SY。 WDZ-BV
清潔環保絕緣單芯電線 WD-SY WDZ-BV產品結構：
導體：單根或多股裸銅絲，符合IEC 60288/VDE 0295，1類或2類導體
絕緣：低煙無鹵絕緣料
護套顏色：各色
技術參數：
工作電壓：300/300V 450/750V 600/1000V
測試電纜：2000V 2500V 3500V
絕緣電阻：≥ 20 MΩ/km （20℃）
***小彎曲半徑：12D
工作溫度：-30 ～ +80℃
阻燃特性：符合VDE 0472-804部分B類測試標準和IEC 60332-1
型號 導體結構 電纜外徑上限
mm 參考重量
KG/KM 20 ℃直流電阻
≤Ω/km
標稱截面
mm2 股數/線徑
mm
WD-SY-300/300V 0.08 1/0.32 1.2 2.0 225.2
0.12 1/0.4 1.3 2.5 144.1
0.20 1/0.5 1.4 3.4 92.3
0.30 1/0.6 1.5 4.6 64.1
0.40 1/0.7 1.6 5.7 47.1
注：以上規格為常用型，可根據用戶要求定制特殊規格
型號 導體結構 電纜外徑上限
mm 參考重量
KG/KM 20 ℃直流電阻
≤Ω/km
標稱截面
mm2 股數/線徑
mm
WD-SY-300/500V 0.5 1/0.80 2.4 8.5 36.0
0.75 1/0.97 2.6 11.2 24.5
1.0 1/1.13 2.8 13.9 18.1
1.5 1/1.38 3.3 20.4 12.1
2.5 1/1.78 3.9 32.1 7.41
注：以上規格為常用型，可根據用戶要求定制特殊規格
型號 導體結構 電纜外徑上限
mm 參考重量
KG/KM 20 ℃直流電阻
≤Ω/km
標稱截面
mm2 股數/線徑
mm
WD-SY-450/750V 1.5 1/1.38 3.3 20.4 12.1
7/0.52 3.5 21.6
2.5 1/1.78 3.9 32.1 7.41
7/0.68 4.2 34.5
4 1/2.25 4.4 47.1 4.61
7/0.85 4.8 49.9
6 1/2.76 4.9 66.9 3.08
7/1.04 5.4 70.4
10 7/1.35 7.0 117.5 1.83
16 7/1.70 8.0 177.0 1.15
25 7/2.14 10.0 278.0 0.727
35 7/2.52 11.5 375.1 0.524
50 19/1.78 13.0 502.8 0.387
70 19/2.14 15.0 707.9 0.268
95 19/2.52 17.5 978.0 0.193
120 37/2.03 19.0 1212.9 0.153
150 37/2.25 21.0 1492.6 0.124
185 37/2.52 23.5 1870.6 0.0991
240 61/2.25 26.5 2440.6 0.0754
300 61/2.52 29.5 3052.1 0.0601
400 61/2.85 33.0 3888.1 0.0475
注：以上規格為常用型，可根據用戶要求定制特殊規格
