 總線通訊電纜ＦＦ-Ａ-1*2*18AWG



   總線通訊電纜ＦＦ-Ａ-1*2*18AWG產品適用于工廠基礎控制現場環境中的過程自動化控制及測量儀表間的連接線，用以構建一種開放、分散的數字化現場總線式通信系統。適合在室內、室外、潮濕或干燥的環境中安裝在電纜橋（托）架，管道內使用。

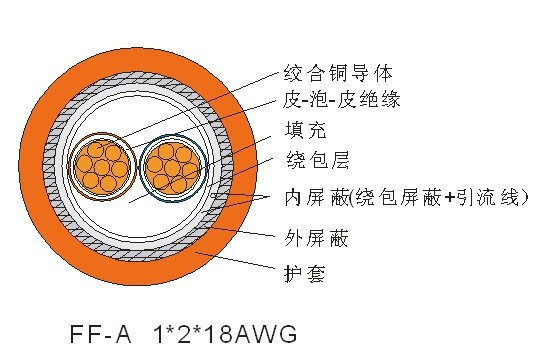

 總線通訊電纜ＦＦ-Ａ-1*2*18AWG鍍錫銅芯軟導體18AWG， 聚乙烯絕緣，顏色紅綠，雙層屏蔽，A型，F(xiàn)F現場總線電纜。根據用戶需要FF-A型電纜的導體也可采用軟銅線的形式。

ＦＦ-Ａ-1*2*18AWG現場總線通訊電纜性能參數表

項目	單位	指標
20 ℃時導體zui大直流電阻	Ω/km	不鍍錫：22.7；鍍錫：23.0；
屏蔽標稱阻抗	Ω/km	單對：9；多對：18;
工作電容（1kHZ）	PF/m	芯-芯：≤60; 芯-屏蔽：≤115;
對地電容不平衡	PF/km	≤2000
特性阻抗	Ω	100±20（31.25kHZ）
衰減	dB/km	≤3.0（39kHZ）
傳輸延遲（7.9kHZ~39kHZ	μs/km	≤1.7
工頻電壓試驗	V/1min	1000
傳輸速率	/	31.25kbit/s
導體長期允許zui高工作溫度	℃	70
zui大工作電壓	V	300
zui小允許彎曲半徑		不小于8倍的電纜外徑

ＦＦ-Ａ-1*2*18AWG現場總線通訊電纜使用經驗表明現場總線回路故障的主要原因之一是來自網段上的干擾，而干擾的主要原因是現場總線網段和總線設備的不良安裝，安裝的經驗是：
　　①現場總線網段對絕緣要求很高，為了防爆和防止總線回路受潮，規定采用增安型(EExe)接線箱，電纜穿入接線箱時使用防爆電纜時使用防爆電纜密封接頭。
　　采用FF總線專用端子塊與各總線現場設備連接。每個總線專用端子塊具有短路保護作用，短路時指示燈亮，保證一個支路短路時不影響其它支路的正常工作，短路保護器將限制每支路的短路電流不超過60mA。
　　②電纜屏蔽層的連接注意事項。在現場總線設備上，支線電纜的屏蔽線要剪斷，并要用絕緣帶包好，不能與表殼接地螺絲連接。各段總線電纜的屏蔽線應在接線箱內通過接地端子連接起來，屏蔽線只能在機柜側(marshalling)的端子接地，中間任何地方對地絕緣要良好，不能有多點接地情況，這樣可以起到防止靜電感應和低頻(50Hz)干擾的作用。
　　如果干線電纜是多芯電纜，則不同總線網段的分屏蔽線不應在接線箱(JB)內被互相連接在一起，也不能與總屏蔽線連在一起。
　　③現場總線電纜和現場設備安裝之后應該經過嚴格測試，電纜線間絕緣電阻，對地絕緣，線間和對地電容以及總線信號的波形測試等應該符合FF基金會總線系統工程指南中的技術要求，各端子的連接須***緊固。
　　二、FF現場總線安裝和測試方法
　　現場總線的物理信號、終端、電源、本質安裝等與常規儀表不同，兩者使用的電纜須***加以區別。可供的通信速度為31.25kbps的H1現場總線的電纜線類型、規格、***大長度等，應根據工程需要來選擇電纜。一般******A型用于新裝置;B型可作為替代器;C型、D型僅用于改造的裝置。
