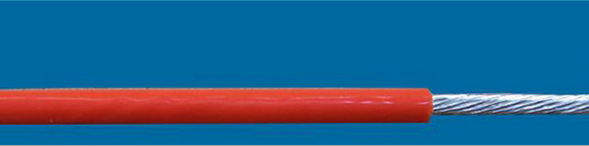

鐵氟龍耐高溫安裝電線AF-260 AFP-260 AFFP-260

一：鐵氟龍耐高溫安裝電線AF-260 AFP-260 AFFP-260  產品特點及用途

鐵氟龍耐高溫安裝電線AF-260 AFP-260 AFFP-260  具有使用溫度范圍廣闊、耐油、耐磨、耐酸堿及各種化學試劑、耐老化、不燃燒等優異性能，可在高低溫及各種惡劣環境中作電器、儀表、設備作電氣連接。

由于氟塑料絕緣安裝線外徑小、重量輕、耐高溫、耐振動、抗沖擊、易安裝等優點，產品可作為航空用電線包括飛機、衛星等飛行器上用的各種電線電纜。

鐵氟龍耐高溫安裝電線AF-260 AFP-260 AFFP-260  具有耐熱、耐寒、防腐、柔軟等特性，產品抗老化性能優越，使用壽命長，可在高低溫等惡劣環境中作移動電器、儀表作電氣連接。

二：鐵氟龍耐高溫安裝電線AF-260 AFP-260 AFFP-260  產品執行標準：企業標準

三：鐵氟龍耐高溫安裝電線AF-260 AFP-260 AFFP-260  使用特性

1．   交流額定電壓：AF U0/U:300/500

2． ***高工作溫度： 硅橡膠絕緣安裝線不超過180℃

               F46絕緣安裝線不超過200℃

               PFA絕緣安裝線不超過260℃

3．***低環境溫度：  -60℃

4．電線允許彎曲半徑不小于電纜外徑4倍。

四：基本型號及名稱

表1

型號	產品名稱	正常使用溫度℃
AF-200	鍍銀銅芯聚全氟乙丙烯絕緣安裝線	200
AFP-200	鍍銀銅芯聚全氟乙丙烯絕緣屏蔽安裝線	200
AFFP-200	鍍銀銅芯聚全氟乙丙烯絕緣和護套屏蔽安裝線	200
AF-260	鍍銀銅芯可溶性聚四氟乙烯絕緣安裝線	260
AFP-260	鍍銀銅芯可溶性聚四氟乙烯絕緣屏蔽安裝線	260
AFFP-260	鍍銀銅芯可溶性聚四氟乙烯絕緣和護套屏蔽安裝線	260
AF46	(鍍錫)銅芯F46絕緣安裝線	200
AF46R	(鍍錫)銅芯F46絕緣安裝軟線	200
AF46RP	(鍍錫)銅芯F46絕緣屏蔽安裝軟線	200
AGR	(鍍錫)銅芯硅橡膠絕緣安裝線	180
AGRP	(鍍錫)銅芯硅橡膠絕緣安裝線	180



備注：鍍銀導體均為多股軟結構

五：代號名稱和含義

表2

代號	代號含義
A	安裝線、安裝電纜
G	硅橡膠
F、F46	聚全氟乙丙烯
P	銅編織屏蔽
R	多股絞合導體
200、260	耐溫等級

六：主要技術指標

1．成品電纜導體(R類)直流電阻(符合GB3956規定)

標稱截面	20℃直流電阻≤Ω/km		標稱截面	20℃直流電阻≤Ω/km
	鍍錫/鍍鎳	鍍銀		鍍錫	不鍍錫
0.06	384	362	2.0	9.4	9.1
0.12	163	149	2.5	8.21	7.9
0.2	95	91.4	4	5.09	4.9
0.3	71.2	68.5	6	3.39	3.27
0.35	56.0	54.0	試驗電壓：0.06-0.3-1500V/5min           0.35-1.0-2000V/5min           1.5-6-2500V/5min
0.5	40.1	38.6
0.75	26.7	25.7
1.0	20.0	19.3
1.5	13.7	13.2

2．20℃時絕緣電阻不小于100000MΩ/KM

七：基本電纜規格及結構參數

線芯*標稱截面(mm2)	導體結構 (根數*直徑) (B/R) mm	電纜***大外徑			參考重量(kg/km)
		AF-200 AF-260	AFP-260	AFFP-200 AFFP-260	AF-200 AF-260	AFP-260	AFFP-200 AFFP-260
0.06	7/0.10	1.0	1.4	2.1	2.1	5	9.0
0.12	7/0.15	1.2	1.6	2.3	3.2	7.6	12.1
0.20	7/0.20	1.4	1.9	2.6	4.3	8.7	13.9
0.30	7/0.23	1.5	2.0	2.8	5.0	10.2	16.6
0.35	19/0.15	1.6	2.1	2.9	6.6	12.6	19.2
0.50	19/0.18	1.8	2.3	3.3	8.1	14.2	23.5
0.75	19/0.23	2.0	2.6	3.6	11.8	20.7	31.1
1.0	19/0.26	2.2	2.8	3.8	14.3	23.2	34.3
1.5	19/0.32	2.6	3.3	4.3	21.5	32.5	45.3
2.0	19/0.37	2.9	3.6	4.6	27.8	39.2	53.0
2.5	49/0.26	3.5	4.1	5.2	36.4	50.0	69.1
4	49/0.32	4.2	4.9	6.2	57.2	75.2	99.7
6	49/0.39	4.9	5.6	7.0	80.2	104.0	134

備注：AGR規格及結構參數參照JGG硅橡膠電纜相關數據。
