- 產品名稱：AFP-200 AF46RP鐵氟龍耐高溫安裝電線
- 添加時間：2018-05-07 16:07:42
- 推薦度：

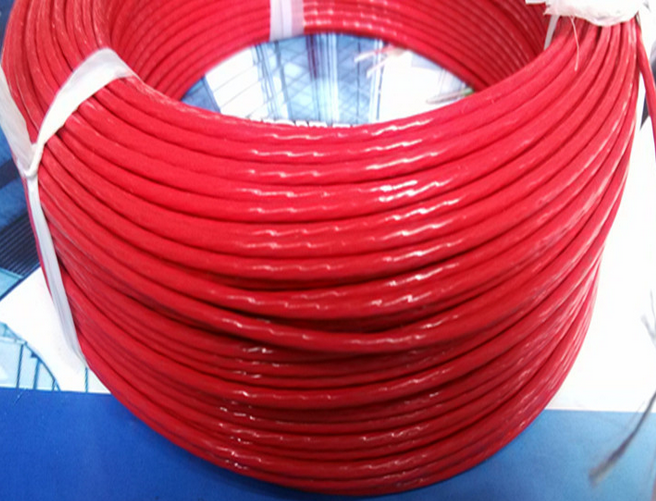

AFP-200 AF46RP鐵氟龍耐高溫安裝電線
一、產品特點及用途
AFP-200 AF46RP鐵氟龍耐高溫安裝電線具有使用溫度范圍廣闊、耐油、耐磨、耐酸堿及各種化學試劑、耐老化、不燃燒等優異性能，可在高低溫及各種惡劣環境中作電器、儀表、設備作電氣連接用。
由于氟塑料絕緣安裝線外徑小，重量輕、耐高溫、耐振動、抗沖擊、易安裝等優點，產品可作為航空用電線包括飛機、衛星等飛行器上用的各種電線電纜。
高溫線-F46電纜具有耐熱、耐寒、防腐、柔軟等特性，產品抗老化性能優越，使用壽命長，可在高低溫等惡劣環境中作移動電器、儀表作電氣連接用。
二、產品執行標準：企業標準
三、AFP-200 AF46RP鐵氟龍耐高溫安裝電使用特性
1、交流額定電壓：AF U0/U 300/500V；
2、***高工作溫度：硅橡膠絕緣安裝線不超過180℃；
F46絕緣安裝線不超過200℃；
PFA絕緣安裝線不超過260℃；
3、***低環境溫度：-60℃；
4、電纜允許彎曲半徑不小于電纜外徑4倍。
四、基本型號及名稱
型號 產品名稱 正常使用作溫度℃
AF-200 鍍銀銅芯聚全氟乙丙烯絕緣安裝線 200
AFP-200 鍍銀銅芯聚全氟乙丙烯絕緣屏蔽安裝線 200
AFFP-200 鍍銀銅芯聚全氟乙丙烯絕緣和護套屏蔽安裝線 200
AF-260 鍍銀銅芯可溶性聚四氟乙烯絕緣安裝線 260
AFP-260 鍍銀銅芯可溶性聚四氟乙烯絕緣屏蔽安裝線 260
AFFP-260 鍍銀銅芯可溶性聚四氟乙烯絕緣和護套屏蔽安裝線 260
AF46 （鍍錫）銅芯F46絕緣安裝線 200
AF46R （鍍錫）銅芯F46絕緣安裝軟線 200
AF46RP （鍍錫）銅芯F46絕緣屏蔽安裝線 200
AGR （鍍錫）銅芯硅橡膠絕緣安裝線 180
AGRP （鍍錫）銅芯硅橡膠絕緣屏蔽安裝線 180
備注：鍍銀導體均為多股軟結構。
五、AFP-200 AF46RP鐵氟龍耐高溫安裝電代號名稱和含義
代號 代號含義
A 安裝線、安裝電纜
G 硅橡膠
F、F46 聚全氟乙丙烯F46
P 銅編織屏蔽
R 多股絞合導體
200、260 耐溫等級
六、AFP-200 AF46RP鐵氟龍耐高溫安裝電主要技術指標
1、成品電纜導體(R類)直流電阻(符合GB3956規定)；
標稱截面 20℃直流電阻≤Ω/KM 標稱截面 20℃直流電阻≤Ω/KM
鍍錫/鍍鎳 鍍銀 鍍錫 不鍍錫
0.06 384 362 2.0 9.4 9.1
0.12 163 149 2.5 8.21 7.9
0.2 95 91.4 4 5.09 4.9
0.3 71.2 68.5 6 3.39 3.27
0.35 56.0 54.0 試驗電壓
0.5 40.1 38.6 0.06-0.3:1500V/5min
0.75 26.7 25.7 0.35-1.0:2000V/5min
1.0 20.0 19.3 1.5-6.0:2500V/5min
1.5 13.7 13.2
