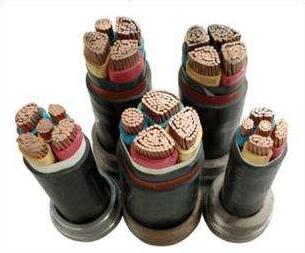

- 產品名稱：YJV-P YJVP VVP VV-P ZR-VV-P ZR-YJV-P 金屬屏蔽電力電纜
- 添加時間：2020-05-25 08:43:43
- 推薦度：
介紹：
金屬屏蔽電力電纜YJV-P YJVP VVP VV-P ZR-VV-P ZR-YJV-P
一、適用范圍
本產品適用于額定電壓0.6/1kV及以下的交直流電力線路中作輸送電能用。本產品除具有普通塑力纜的電氣特性外還具有較強的抗電磁干擾、抗雷擊性能及均衡電位、改變供電品質的特性。特別適用具有精密電子裝置的場所，如計算機中心、航空航天鑒控中心、智能大廈。
二、型號規格
1、 字母對應含義
-P：金屬屏蔽電力電纜 ZR：阻燃型 NH：耐火型（其余同普通電力電纜）
2、型號名稱見表1。
表1
本產品適用于額定電壓0.6/1kV及以下的交直流電力線路中作輸送電能用。本產品除具有普通塑力纜的電氣特性外還具有較強的抗電磁干擾、抗雷擊性能及均衡電位、改變供電品質的特性。特別適用具有精密電子裝置的場所，如計算機中心、航空航天鑒控中心、智能大廈。
二、型號規格
1、 字母對應含義
-P：金屬屏蔽電力電纜 ZR：阻燃型 NH：耐火型（其余同普通電力電纜）
2、型號名稱見表1。
表1
| 型 號 | 名 稱 | |
| 銅芯 | 鋁芯 | |
| VV-P YJV-P | VLV-P YJLV-P | 聚氯乙烯（交聯聚乙烯）絕緣金屬屏蔽聚氯乙烯護套電力電纜 |
| VV22-P YJV22-P | VLV22-P YJLV22-P | 聚氯乙烯（交聯聚乙烯）絕緣金屬屏蔽鋼帶鎧裝聚氯乙烯護套電力電纜 |
| VV32-P YJV32-P | VLV32-P YJLV32-P | 聚氯乙烯（交聯聚乙烯）絕緣金屬屏蔽細鋼絲鎧裝聚氯乙烯護套電力電纜 |
| VV42-P YJV42-P | VLV42-P YJLV42-P | 聚氯乙烯（交聯聚乙烯）絕緣金屬屏蔽粗鋼絲鎧裝聚氯乙烯護套電力電纜 |
| ZR-VV-P ZR-YJV-P | ZR-VLV-P ZR-YJLV-P | 阻燃型聚氯乙烯（交聯聚乙烯）絕緣金屬屏蔽聚氯乙烯護套電力電纜 |
| ZR-VV22-P ZR-YJV22-P | ZR-VLV22-P ZR-YJLV22-P | 阻燃型聚氯乙烯（交聯聚乙烯）絕緣金屬屏蔽鋼帶鎧裝聚氯乙烯護套電力電纜 |
| ZR-VV32-P ZR-YJV32-P | ZR-VLV32-P ZR-YJLV32-P | 阻燃型聚氯乙烯（交聯聚乙烯）絕緣金屬屏蔽細鋼絲鎧裝聚氯乙烯護套電力電纜 |
| ZR-VV42-P ZR-YJV42-P | ZR-VLV42-P ZR-YJLV42-P | 阻燃型聚氯乙烯（交聯聚乙烯）絕緣金屬屏蔽粗鋼絲鎧裝聚氯乙烯護套電力電纜 |
| NH-VV-P NH-YJV-P | - | 聚氯乙烯（交聯聚乙烯）絕緣金屬屏蔽聚氯乙烯護套耐火電力電纜 |
| NH-VV22-P NH-YJV22-P | - | 聚氯乙烯（交聯聚乙烯）絕緣金屬屏蔽鋼帶鎧裝聚氯乙烯護套耐火電力電纜 |
| NH-VV32-P NHYJV32-P | - | 聚氯乙烯（交聯聚乙烯）絕緣金屬屏蔽細鋼絲鎧裝聚氯乙烯護套耐火電力電纜 |
| NH-VV42-P NH-YJV42-P | - | 聚氯乙烯（交聯聚乙烯）絕緣金屬屏蔽粗鋼絲鎧裝聚氯乙烯護套耐火電力電纜 |
3、規格見表2。
表2
表2
| 型 號 | 芯數 | 標稱截面 mm2 | |
| 銅芯 | 鋁芯 | ||
| VV-P YJV-P NH-VV-P NHYJV-P ZR-VV-P ZR-YJV-P | VLV-P YJLV-P - - ZR-VLV-P ZR-YJLV-P | 1 | 4~300 |
| VV-P YJV-P NH-VV-P NHYJV-P ZR-VV-P ZR-YJV-P VV22-P YJV22-P NH-VV22-P NH-YJV22-P ZR-VV22-P ZR-YJV22-P VV32-P YJV32-P NH-VV32-P NH-YJV32-P ZR-VV32-P ZR-YJV32-P VV42-P YJV42-P NH-VV42-P NH-YJV42-P ZR-VV42-P ZR-YJV42-P | VLV-P YJLV-P - - ZR-VLV-P ZR-YJLV-P VLV22-P YJLV22-P - - ZR-VLV22-P ZR-YJLV22-P VLV32-P YJLV32-P - - ZR-VLV32-P ZR-YJLV32-P VLV42-P YJLV42-P - - ZR-VLV42-P ZR-YJLV42-P | 2 | 4~185 |
| 3 | 4~300 | ||
| 3+1 | |||
| 4 | |||
三、結構示意圖
1-銅（鋁）導體 2-PVC（XLPE）絕緣 3-包帶 4-PVC內護套 5-銅帶屏蔽 6-PVC外護套
四、電氣性能
1、導體直流電阻符合GB/T3956-1997的要求。
2、絕緣電阻見表3。
3、交流電壓試驗
成品電纜經受交流50Hz、5min、3500V的電壓試驗不擊穿，對于單芯電纜，則進行浸水耐壓試驗。
五、使用條件
1、導體的zui高長期允許工作溫度：聚氯乙烯絕緣 70℃；
交聯聚乙烯絕緣90℃。
2、電纜短路時（zui長持續時間不超過5s），導體的zui高溫度不超過：
聚氯乙烯絕緣 160℃；
交聯聚乙烯絕緣 250℃。
3、敷設時環境溫度應不低于0℃。
4、電纜允許彎曲直徑同普通電力電纜。
1、導體直流電阻符合GB/T3956-1997的要求。
2、絕緣電阻見表3。
3、交流電壓試驗
成品電纜經受交流50Hz、5min、3500V的電壓試驗不擊穿，對于單芯電纜，則進行浸水耐壓試驗。
五、使用條件
1、導體的zui高長期允許工作溫度：聚氯乙烯絕緣 70℃；
交聯聚乙烯絕緣90℃。
2、電纜短路時（zui長持續時間不超過5s），導體的zui高溫度不超過：
聚氯乙烯絕緣 160℃；
交聯聚乙烯絕緣 250℃。
3、敷設時環境溫度應不低于0℃。
4、電纜允許彎曲直徑同普通電力電纜。
