CBPJP船用變頻屏蔽電纜
一.產品用途：CBPJP船用變頻屏蔽電纜主要適用于額定電壓06/1KV及以下船用變頻調速器電力系統。
二.產品優點：CBPJP船用變頻屏蔽電纜具有較強的耐電壓沖擊性，能經受變頻時的脈沖電壓，電纜具有良好的屏蔽性，并進行有效的電磁干擾，降低變頻電機的噪音，保證系統穩定運行。
三.CBPJP船用變頻屏蔽電纜產品采用標準：企業標準 結構設計：IEC60092-350,353；導體：IEC60228 ；絕緣：IEC90092-351；阻燃IEC60332-3A
四.型號規格、額定電壓、燃燒特性及定義:
型 號 | 芯數 | 標稱截面（mm2） | 額定電壓 | 溫度 （℃） |
CBPJP282/SA、CBPJP285/SC、CBPJP286/SC、CBPJVP282/SA、CBPJPJP285/SC、CBPJPFP286/SC、CBPJP82/SA、CBPJP85/SC、CBPJP86/SC、CBPJVP82/SA CBPJPJP85/SC、CBPJPFP86/SC、CBPJ82/SA、CBPJ82/SA、CBPJ85/SC、CBPJ86/SC、CBPJV82/SA、CBPJPJ85/SC、CBPJPF86/SC、 | 3 | 4~240 | 0.6/1 | 90 |
3+3E | 主線芯： 4~240 接地線芯： 1~50 |
S | 成束燃燒 | C | 無鹵、低煙 | A | 有煙 有酸 |
CBP | 船用變頻器電纜 | T(省略) | 銅 | J(YJ) | 交聯聚乙烯絕緣 |
V | 聚氯乙烯內護 | PJ | 熱固交聯聚烯烴內護 | PF | 熱塑交聯聚烯烴內護 |
P | 鍍錫銅絲或裸銅絲分屏蔽 | P2 | 銅帶+泄擾線分屏蔽 | P3 | 鋁塑復合帶+泄擾線分屏蔽 |
8 | 鍍錫銅絲編織鎧裝 | 9 | 鍍鋅鋼絲編織鎧裝 | 2 | 聚氯乙烯外護 |
5 | 熱固交聯聚烯烴外護 | 6 | 熱塑聚烯烴外護 | - |
六.主要技術特點:
1、成品電纜導體直流電阻符合IEC 60228的有關規定。
2、成品電纜經受交流電壓3.5kV/5min不擊穿;
3、電纜導體長期允許***高工作溫度為90℃;
4、電纜在100MZ時傳輸阻抗等于或小于100Ω/M,電纜理想的屏蔽抑制系數等于或小于0.01;
5、電纜抗外磁場干擾能力：在磁場強度為400A/M、50HZ的外磁場中，線芯間感應 電壓不大于0.1V;
6、電纜抗靜電能力：在靜電放電試驗電壓為10KV時，線芯間感應電壓不大于0.1V。

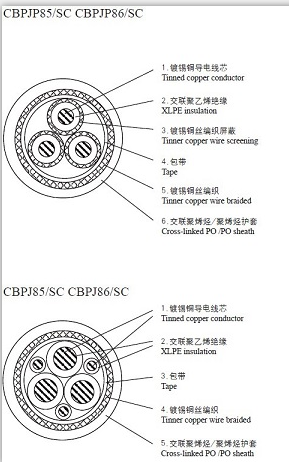

七.產品結構圖：
