  • 產品名稱：鐵路屏蔽信號電纜
  • 添加時間：2018-03-23 13:55:48
  • 推薦度：
  •
介紹：

鐵路屏蔽信號電纜

   鐵路屏蔽信號電纜適用于額定電壓交流500V或直流1000V及以下傳輸鐵路信號、音頻信號或自動信號裝置的控制電路，其中綜合護套、鋁護套鐵路信號電纜具有一定的屏蔽性能，適宜于電氣化區段或其它有強電干擾的地區敷設.

1 鐵路信號電纜使用特性
1.1鐵路信號電纜的使用環境溫度為-40℃~+60℃。
1.2 電纜導體長期工作溫度應不超過+70℃。
1.3 電纜敷設環境溫度：聚氯乙烯外護套電纜應不低于0℃;聚乙烯外護套電纜應不低于-20℃。
1.4 電纜的允許彎曲半徑：非鎧裝電纜應不小于電纜外徑的10倍；鎧裝電纜應不小于電纜外徑的15倍。
1.5 綜合護套鐵路信號電纜的理想屏蔽系數≤0.8；鋁護套鐵路信號電纜的理想屏蔽系數≤0.3

2 鐵路屏蔽信號電纜型號、名稱及規格

型號

名稱

敷設范圍

規格（芯）

PTYV

聚乙烯絕緣聚氯乙烯護套鐵路信號電纜

敷設在土壤、槽、管中，能承受一般的機械外力。

4、6、8、9、 12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61

PTYY

聚乙烯絕緣聚乙烯護套鐵路信號電纜

PTY22

聚乙烯絕緣鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜

敷設在土壤、槽、管中，能承受較大的機械外力

PTY23

聚乙烯絕緣鋼帶鎧裝聚乙烯外護套鐵路信號電纜

PTYA22

聚乙烯絕緣綜合護套鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜

PTYA23

聚乙烯絕緣綜合護套鋼帶鎧裝聚乙烯外護套鐵路信號電纜

PTYL22

聚乙烯絕緣鋁護套鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜

PTYL23

聚乙烯絕緣鋁護套鋼帶鎧裝聚乙烯外護套鐵路信號電纜

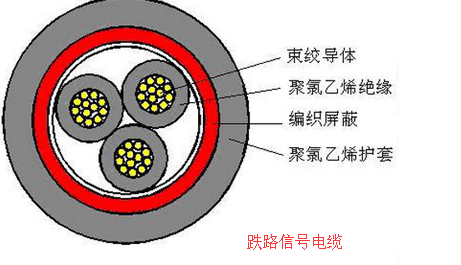

3、產品截面結構示意圖:



4、 鐵路屏蔽信號電纜的主要電氣性能

序號

項目

單位

指標

換算公式

1
1.1
1.2

直流電阻 20℃時
每根導體直流電阻
工作線對導體直流電阻不平衡

Ω/km

≤23.5
≤2%

L/1000

2

絕緣電阻

MΩ·km

≥3000

1000/L

3
3.1
3.2
3.3

電容
對絞組工作電容
星形四線組工作電容
任******緣線芯對連接到地的其它絕緣線芯間電容

nF/km

≤70
≤50
≤100

L/1000

4
4.1

4.2 >

電容耦合
K1 平均值
　***大值
K9～K12平均值
　***大值
四線組K1值指標為***大值

pF/500m

≤100
≤330
≤120
≤230 >

（L/500）1/2
L/500
（L/500）1/2
L/500

5

對外來地電容不平衡
ea1 ea2平均值
***大值
四芯電纜ea1 ea2指標為***大值

nF/500m

≤330
≤1300

L/500

6

6.1
6.2

絕緣耐壓
持續時間 2min
線芯間
線芯對其余線芯接地

Ｖ


1000
1800


5、 電纜的外徑及重量

規格

參考外徑 mm

參考重量 kg/km

參考外徑 mm

參考重量kg/km

PTYV

PTYY

PYT22

PTY23

4
6
8
9
12
14
16
19
21
24
28
30
33
37
42
44
48
52
56
61

8.8
11.8
12.8
12.8
14.5
14.5
16.1
16.1
16.1
17.8
19.8
19.8
19.8
22.1
23.0
23.0
25.1
25.1
26.3
26.3

93
137
163
173
218
238
270
300
320
364
439
459
489
550
608
628
687
728
779
830

78
116
140
150
192
212
241
271
291
330
396
416
446
500
556
576
631
672
719
770

12.2
15.2
16.2
16.2
19.0
19.0
20.6
20.6
20.6
22.3
23.7
23.7
23.7
26.0
26.9
26.9
29.2
29.2
31.6
31.6

189
260
296
306
434
454
508
538
558
623
692
712
742
831
899
919
1016
1056
1430
1480

166
231
266
276
391
411
461
491
511
572
638
658
688
770
837
857
944
984
1352
1402

規格

PTYA22

PTYA23


參考外徑mm

參考重量 kg/km

參考外徑mm

參考重量 kg/km


4
6
8
9
12
14
16
19
21
24
28
30
33
37
42
44
48
52
56
61

15.7
17.6
18.6
18.6
20.3
20.3
21.9
21.9
21.9
23.6
25.0
25.0
25.0
27.3
28.4
28.4
31.9
31.9
33.1
33.1

292
379
423
433
503
523
580
610
630
701
778
798
828
921
1002
1025
1438
1478
1562
1612

15.7
17.6
18.6
18.6
20.3
20.3
21.9
21.9
21.9
23.6
25.0
25.0
25.0
27.3
28.4
28.4
31.9
31.9
33.1
33.1

258
340
381
391
457
477
530
560
580
646
720
740
770
857
932
955
1355
1395
1476
1526


規格

PTYL22

PTYL23


參考外徑mm

參考重量 kg/km

參考外徑mm

參考重量 kg/km


4
6
8
9
12
14
16
19
21
24
28
30
33
37
42
44
48
52
56
61

21.8
24.0
24.0
24.0
26.0
26.0
28.2
28.2
28.2
31.4
31.4
31.4
31.4
34.6
34.6
34.6
36.6
36.6
38.8
38.8

681
792
815
825
936
956
1066
1096
1116
1279
1321
1341
1371
1548
1600
1620
1743
1783
1919
1969

21.8
24.0
24.0
24.0
26.0
26.0
28.2
28.2
28.2
31.4
31.4
31.4
31.4
34.6
34.6
34.6
36.6
36.6
38.8
38.8

640
741
764
774
880
900
1002
1032
1052
1203
1245
1265
1295
1460
1512
1532
1650
1690
1816
1866
















6 交貨長度
　　500m及以上的電纜應不少于總交貨長度的50%;50~250m的短段電纜交貨長度應不超過總交貨長度的5%; 電纜長度計量誤差應不超過±0.5%。根據雙方協商規定的長度交貨。
