- 產品名稱：ZRC-JVP3VP3R鋁箔繞包屏蔽電纜
- 添加時間：2018-06-13 17:04:24
- 推薦度：
介紹：

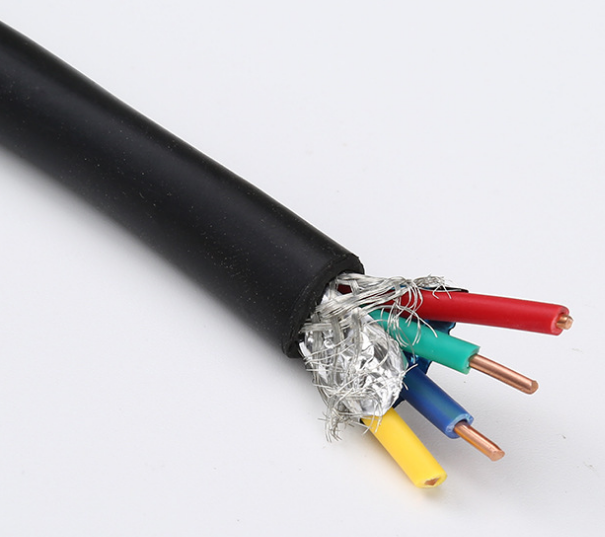

ZRC-JVP3VP3R鋁箔繞包屏蔽電纜
ZRC-JVP3VP3R鋁箔繞包屏蔽電纜使用特性
1、交流額定電壓U0/U：300/500V；電纜導體長期允許***高工作溫度：聚氯乙烯絕緣分70℃、105 ℃兩種；聚乙烯絕緣為70℃；交聯聚乙烯絕緣為90℃（絕緣交聯類型可分為硅烷交聯和輻照交聯）。
2、***低環境溫度：固定敷設-40 ℃；非固定敷設-15 ℃。安裝敷設時環境溫度：不低于 0℃。
3 、電纜允許***小彎曲半徑：金屬帶繞包屏蔽或鋼絲、鋼帶鎧裝電纜不小于電纜外徑的12倍；非鎧裝軟電纜或編織屏蔽電纜不小于電纜外徑的6倍。
阻燃型C級屏蔽電纜ZRC-JVP3VP3R
ZRC-JVVP2、ZRC-JVP3V、ZRC-JVP3VP3、ZRC-JVVP3、ZRC-JVPVR、ZRC-JVPVPR、ZRC-JVVPR、ZRC-JVP2VR、ZRC-JVP2VP2R、ZRC-JVVP2R、ZRC-JVP3VR、ZRC-JVP3VP3R、ZRC-JVVP3R、ZRC-JVPV22、ZRC-JVPVP22、ZRC-JVVP22
ZRC-JVP3VP3R鋁箔繞包屏蔽電纜
| 導體標稱截面 | 導體根數/單絲直徑mm | 導體根數/單絲直徑mm | 導體根數/單絲直徑mm | 20℃時導體直流電阻Ω/km | 20℃時導體直流電阻Ω/km |
| mm2 | A | B | R | A、B | R |
| 0.5 | 1/0.80 | 7/0.30 | 16/0.20 | ≤ 36.0 | ≤ 39.0 |
| 0.75 | 1/0.97 | 7/0.37 | 24/0.20 | ≤ 24.5 | ≤ 26.0 |
| 1 | 1/1.13 | 7/0.43 | 32/0.20 | ≤18.1 | ≤19.5 |
| 1.5 | 1/1.38 | 7/0.52 | 30/0.25 | ≤12.1 | ≤13.3 |
| 2.5 | 1/1.78 | 7/0.68 | 49/0.25 | ≤ 7. 41 | ≤ 7. 9 8 |
ZRC-JVP3VP3R鋁箔繞包屏蔽電纜 阻燃型C級屏蔽電纜ZRC-JVP3VP3R規格選型
| （2芯組規格） | （3芯組對規格） | ||||
| 1×2×0.5 | 4×2×1.0 | 8×2×1.5 | 1×3×0.5 | 4×3×0.75 | 8×3×1.5 |
| 1×2×0.75 | 4×2×1.5 | 8×2×2.5 | 1×3×0.75 | 4×3×1.0 | 8×3×2.5 |
| 1×2×1.0 | 4×2×2.5 | 10×2×0.5 | 1×3×1.0 | 4×3×1.5 | 10×3×0.5 |
| 1×2×1.5 | 5×2×0.5 | 10×2×0.75 | 1×3×1.5 | 4×3×2.5 | 10×3×0.75 |
| 1×2×2.5 | 5×2×0.75 | 10×2×1.0 | 1×3×2.5 | 5×3×0.5 | 10×3×1.0 |
| 2×2×0.5 | 5×2×1.0 | 10×2×1.5 | 2×3×0.5 | 5×3×0.75 | 10×3×1.5 |
| 2×2×0.75 | 5×2×1.5 | 10×2×2.5 | 2×3×0.75 | 5×3×1.0 | 10×3×2.5 |
| 2×2×1.0 | 5×2×2.5 | 12×2×0.5 | 2×3×1.0 | 5×3×1.5 | 12×3×0.5 |
| 2×2×1.5 | 6） 7×2×0.5 | 12×2×0.75 | 2×3×1.5 | 5×3×2.5 | 12×3×0.75 |
| 2×2×2.5 | 6） 7×2×0.75 | 12×2×1.0 | 2×3×2.5 | （6） 7×3×0.5 | 12×3×1.0 |
| 3×2×0.5 | 6） 7×2×1.0 | 12×2×1.5 | 3×3×0.5 | 6） 7×3×0.75 | 12×3×1.5 |
| 3×2×0.75 | 6） 7×2×1.5 | 12×2×2.5 | 3×3×0.75 | （6） 7×3×1.0 | 12×3×2.5 |
| 3×2×1.0 | 6） 7×2×2.5 | 14×2×0.5 | 3×3×1.0 | （6） 7×3×1.5 | 14×3×0.5 |
| 3×2×1.5 | 8×2×0.5 | 14×2×0.75 | 3×3×1.5 | （6） 7×3×2.5 | 14×3×0.75 |
| 3×2×2.5 | 8×2×0.75 | 14×2×1.0 | 3×3×2.5 | 8×3×0.5 | 14×3×1.0 |
| 4×2×0.5 | 8×2×1.0 | 14×2×1.5 | 4×3×0.5 | 8×3×0.75 | 14×3×1.5 |
| 4×2×0.75 | 18）19×2×0.5 | 14×2×2.5 | 14×3×2.5 | 8×3×1.0 | 24×3×0.5 |
| 16×2×0.5 | 18）19×2×0.75 | 24×2×0.5 | 16×3×0.5 | 8）19×3×0.5 | 24×3×0.75 |
| 16×2×0.75 | （18）19×2×1.0 | 24×2×0.75 | 16×3×0.75 | 8）19×3×0.75 | 24×3×1.0 |
| 16×2×1.0 | （18）19×2×1.5 | 24×2×1.0 | 16×3×1.0 | 8）19×3×1.0 | 24×3×1.5 |
| 16×2×1.5 | 18）19×2×2.5 | 24×2×1.5 | 16×3×1.5 | 8）19×3×1.5 | 24×3×2.5 |
| 16×2×2.5 | 24×2×2.5 | 16×3×2.5 | 8）19×3×2.5 |
