KFGP25 鎧裝硅橡膠電纜
1.產品特點及用途
KFGP25 鎧裝硅橡膠電纜適用于交流額定電壓（UO/U）450/750V及以下控制、監控回路、保護線路等場合，具有耐高、低溫、耐酸堿、耐油及腐蝕性氣體和高阻燃等優異性能，廣泛適用于石油、化工、電力、冶金等行業在高溫及惡劣環境中作電器、儀表、自動控制系統的傳輸線。
2.產品執行標準
KFGP25 鎧裝硅橡膠電纜執行標準:參照:GB/T9330-2008標準.
3.KFGP25 鎧裝硅橡膠電纜使用特性
1．交流額定電壓（UO/U):450/750V
2．電纜導體長期允許工作溫度為200℃和260℃兩種,聚氯乙烯護套電纜環境溫度不超過105℃。
3．***低環境溫度：固定敷設 -60℃，非固定敷設 -15℃。
4. 安裝敷設溫度： 氟塑料絕緣及護套的電纜敷設溫度不低于 -25℃；氟塑料絕緣聚氯乙烯護套的電纜敷設溫度不低于0℃。
5. ***小彎曲半徑：非鎧裝電纜不小于電纜外徑的8倍； 鎧裝電纜不小于電纜外徑的16倍。
4. 2.產品執行標準
KFGP25 鎧裝硅橡膠電纜主要技術指標
項 目 | 技術指標 | ||||||||
20℃時導體直流 | 導體種類 | 截面(mm2) | |||||||
0.50 | 0.75 | 1.0 | 1.5 | 2.5 | 4.0 | 6.0 | |||
A、B類 | 鍍錫 | 36.7 | 24.8 | 18.2 | 12.2 | 7.56 | 4.70 | 3.11 | |
不鍍錫 | 36.0 | 24.5 | 18.1 | 12.1 | 7.41 | 4.61 | 3.08 | ||
R類銅芯 | 鍍錫 | 40.1 | 26.7 | 20.0 | 13.7 | 8.21 | 5.09 | 3.39 | |
不鍍錫 | 39.0 | 26.0 | 19.5 | 13.3 | 7.98 | 4.95 | 3.30 | ||
試驗電壓 | 3000 V/5min | ||||||||
絕緣電阻 | 20℃≥1000MΩ·km | ||||||||
阻燃特性 | 符合國標GB/T18380.3-2001的規定 | ||||||||
5.KFGP25 鎧裝硅橡膠電纜產品型號及名稱
產品型號 | 產品名稱 |
KFV | 單股銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套耐高溫控制電纜 |
KFVP | 單股銅芯氟塑料絕緣銅絲編織總屏蔽105℃阻燃聚氯乙烯護套耐高溫控制電纜 |
KFV22 | 單股銅芯氟塑料絕緣內鋼帶鎧裝105℃阻燃聚氯乙烯護套耐高溫控制電纜 |
KFVP22 | 單股銅芯氟塑料絕緣銅絲編織總屏蔽內鋼帶鎧裝105℃阻燃聚氯乙烯護套耐高溫控制電纜 |
KFVX | 單股鍍錫銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套耐高溫控制電纜 |
KFVP1X | 單股鍍錫銅芯氟塑料絕緣鍍錫銅絲編織總屏蔽105℃阻燃聚氯乙烯護套耐高溫控制電纜 |
KFV22X | 單股鍍錫銅芯氟塑料絕緣內鋼帶鎧裝105℃阻燃聚氯乙烯護套耐高溫控制電纜 |
KFVP1-22X | 單股鍍錫銅芯氟塑料絕緣鍍錫銅絲編織總屏蔽內鋼帶鎧裝105℃阻燃聚氯乙烯護套耐高溫控制電纜 |
KFVR | 多股銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套耐高溫控制軟電纜 |
KFVRP | 多股銅芯氟塑料絕緣銅絲編織總屏蔽105℃阻燃聚氯乙烯護套耐高溫控制軟電纜 |
KFVR22 | 多股銅芯氟塑料絕緣內鋼帶鎧裝105℃阻燃聚氯乙烯護套耐高溫控制軟電纜 |
KFVRP22 | 多股銅芯氟塑料絕緣銅絲編織總屏蔽內鋼帶鎧裝105℃阻燃聚氯乙烯護套耐高溫控制軟電纜 |
KFVRX | 多股鍍錫銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套耐高溫控制軟電纜 |
KFVRP1X | 多股鍍錫銅芯氟塑料絕緣鍍錫銅絲編織總屏蔽105℃阻燃聚氯乙烯護套耐高溫控制軟電纜 |
KFVR22X | 多股鍍錫銅芯氟塑料絕緣內鋼帶鎧裝105℃阻燃聚氯乙烯護套耐高溫控制軟電纜 |
KFVRP1-22X | 多股鍍錫銅芯氟塑料絕緣鍍錫銅絲編織總屏蔽內鋼帶鎧裝105℃阻燃聚氯乙烯護套耐高溫控制軟電纜 |
KFF | 單股銅芯氟塑料絕緣氟塑料護套耐高溫控制電纜 |
KFFP | 單股銅芯氟塑料絕緣銅絲編織總屏蔽氟塑料護套耐高溫控制電纜 |
KFF24 | 單股銅芯氟塑料絕緣內鋼帶鎧裝氟塑料護套耐高溫控制電纜 |
KFFP24 | 單股銅芯氟塑料絕緣銅絲編織總屏蔽內鋼帶鎧裝氟塑料護套耐高溫控制電纜 |
KFFX | 單股鍍錫銅芯氟塑料絕緣氟塑料護套耐高溫控制電纜 |
KFFP1X | 單股鍍錫銅芯氟塑料絕緣鍍錫銅絲編織總屏蔽氟塑料護套耐高溫控制電纜 |
KFF24X | 單股鍍錫銅芯氟塑料絕緣內鋼帶鎧裝氟塑料護套耐高溫控制電纜 |
KFFP1-24X | 單股鍍錫銅芯氟塑料絕緣鍍錫銅絲編織總屏蔽內鋼帶鎧裝氟塑料護套耐高溫控制電纜 |
KFFR | 多股銅芯氟塑料絕緣氟塑料護套耐高溫控制軟電纜 |
KFFRP | 多股銅芯氟塑料絕緣銅絲編織總屏蔽氟塑料護套耐高溫控制軟電纜 |
KFFR24 | 多股銅芯氟塑料絕緣內鋼帶鎧裝氟塑料護套耐高溫控制軟電纜 |
KFFRP24 | 多股銅芯氟塑料絕緣銅絲編織總屏蔽內鋼帶鎧裝氟塑料護套耐高溫控制軟電纜 |
KFFRX | 多股鍍錫銅芯氟塑料絕緣氟塑料護套耐高溫控制軟電纜 |
KFFRP1X | 多股鍍錫銅芯氟塑料絕緣鍍錫銅絲編織總屏蔽氟塑料護套耐高溫控制軟電纜 |
KFFR24X | 多股鍍錫銅芯氟塑料絕緣內鋼帶鎧裝氟塑料護套耐高溫控制軟電纜 |
KFFRP1-24X | 多股鍍錫銅芯氟塑料絕緣鍍錫銅絲編織總屏蔽內鋼帶鎧裝氟塑料護套耐高溫控制軟電纜 |
KFG | 單股銅芯氟塑料絕緣硅橡膠護套耐高溫控制電纜 |
KFGP | 單股銅芯氟塑料絕緣硅橡膠護套耐高溫控制電纜 |
KFGP25 | 單股銅芯氟塑料絕緣內鋼帶鎧裝硅橡膠護套耐高溫控制電纜 |
KFGP25 | 單股銅芯氟塑料絕緣銅絲編織總屏蔽內鋼帶鎧裝硅橡膠護套耐高溫控制電纜 |
KFGX | 單股鍍錫銅芯氟塑料絕緣硅橡膠護套耐高溫控制電纜 |
KFGP1X | 單股鍍錫銅芯氟塑料絕緣鍍錫銅絲編織總屏蔽硅橡膠護套耐高溫控制電纜 |
KFG25X | 單股鍍錫銅芯氟塑料絕緣內鋼帶鎧裝硅橡膠護套耐高溫控制電纜 |
KFGP1-25X | 單股鍍錫銅芯氟塑料絕緣鍍錫銅絲編織總屏蔽內鋼帶鎧裝硅橡膠護套耐高溫控制電纜 |
KFGR | 多股銅芯氟塑料絕緣硅橡膠護套耐高溫控制軟電纜 |
KFGRP | 多股銅芯氟塑料絕緣銅絲編織總屏蔽硅橡膠護套耐高溫控制軟電纜 |
KFGR25 | 多股銅芯氟塑料絕緣內鋼帶鎧裝硅橡膠護套耐高溫控制軟電纜 |
KFGRP25 | 多股銅芯氟塑料絕緣銅絲編織總屏蔽內鋼帶鎧裝硅橡膠護套耐高溫控制軟電纜 |
KFGRX | 多股鍍錫銅芯氟塑料絕緣硅橡膠護套耐高溫控制軟電纜 |
KFGRP1X | 多股鍍錫銅芯氟塑料絕緣鍍錫銅絲編織總屏蔽硅橡膠護套耐高溫控制軟電纜 |
KFGR25X | 多股鍍錫銅芯氟塑料絕緣內鋼帶鎧裝硅橡膠護套耐高溫控制軟電纜 |
KFGRP1-25X | 多股鍍錫銅芯氟塑料絕緣鍍錫銅絲編織總屏蔽內鋼帶鎧裝硅橡膠護套耐高溫控制軟電纜 |
注：根據用戶設計需求，也可以生產“P2型”、“P3型”電纜。

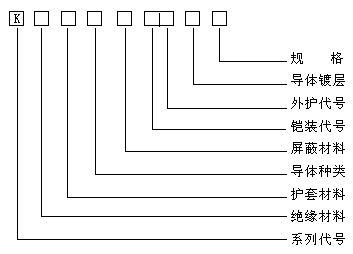

6.型號說明
項 目 | 代 號 | 說 明 |
系列代號 | K | 控制電纜 |
絕緣材料 | F | 氟塑料 |
護套材料 | V | 105℃阻燃聚氯乙烯 |
鎧裝代號 | 2 | 鋼帶鎧裝 |
外護代號 | 2 | 105℃阻燃聚氯乙烯外護層 |
屏蔽材料 | / | 無屏蔽可省略 |
導體鍍層 | / | 無鍍層（可省略） |
導體種類 | A | 單根導體（可省略） |
規格 | - | 芯數×導體標稱截面(mm2) |
