- 產品名稱：KFP氟塑料耐高溫控制屏蔽電纜
- 添加時間：2020-06-24 14:30:20
- 推薦度：
-
介紹：

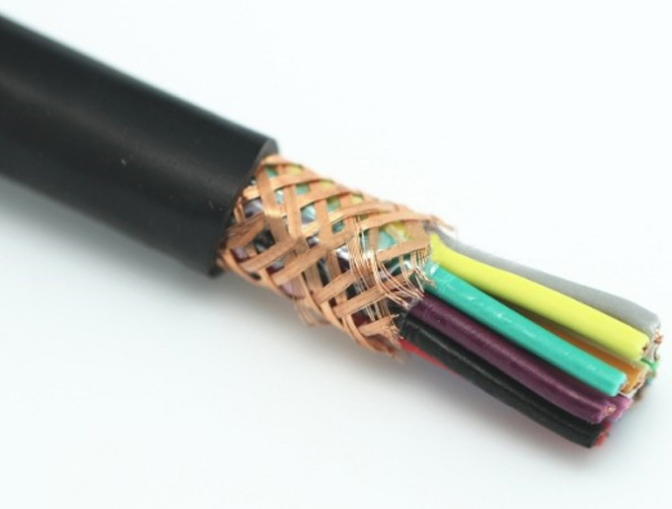

KFP氟塑料耐高溫控制屏蔽電纜
詳細介紹:
一：產品特點及用途：
KFP氟塑料耐高溫控制屏蔽電纜適用于交流額定電壓450/750V及以下電器儀表的連接線和自動控制系統的傳輸線，具有耐油、防水、耐磨、耐酸堿及各種腐蝕性氣體、耐老化、不燃燒等優異性能，適合冶金、電力、石化等行業。
二：產品執行標準 企業標準，阻燃耐火特性試驗執行GB12666-90標準
三：
KFP氟塑料耐高溫控制屏蔽電纜使用特性 1. 交流額定電壓：U0/U 450/750KV 2. ***高工作溫度：聚全氟乙丙烯（F46）絕緣不超過200℃ 可溶性聚四氟乙烯（PFA）絕緣不超過260℃ 3. ***低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃ 氟塑料及硅橡膠護套：固定敷設-60℃，非固定敷設-20℃ 4. 電纜安裝敷設溫度應不低于0℃（氟塑料、硅橡膠和丁腈護套電纜不低于-25℃）。 5. 電纜允許彎曲半徑：非鎧裝電纜***小為電纜外徑的6倍 銅帶屏蔽或鋼帶鎧裝電纜***小為電纜外徑的12倍 氟塑料絕緣和護套電纜***小為電纜外徑的8倍
四：基本型號及名稱
?。╖R192-）KFF 氟46（進口PFA）絕緣和護套控制電纜
（ZR192-）KFFP 氟46（進口PFA）絕緣和護套銅絲編織屏蔽控制電纜
（ZR192-）KFFR 氟46（進口PFA）絕緣和護套控制軟電纜
（ZR192-）KFF22 氟46（進口PFA）絕緣和護套鋼帶鎧裝控制電纜
（ZR192-）KFFRP 氟46（進口PFA）絕緣和護套銅絲編織屏蔽控制軟電纜
（ZR192-）KFFP1 氟46（進口PFA）絕緣和護套鍍錫銅編織屏蔽控制軟電纜
（ZR192-）KFFP2 氟46（進口PFA）絕緣和護套銅帶繞包屏蔽控制電纜
（ZR192-）KFFRP2 氟46（進口PFA）絕緣和護套銅帶繞包屏蔽控制軟電纜
（ZR192-）KFV 氟46（進口PFA）絕緣聚氯乙烯護套控制電纜
（ZR192-）KFVR 氟46（進口PFA）絕緣聚氯乙烯護套控制軟電纜
（ZR192-）KFVP 氟46（進口PFA）絕緣銅絲編織屏蔽聚氯乙烯護套控制電纜
（ZR192-）KFVRP 氟46（進口PFA）絕緣銅絲編織屏蔽聚氯乙烯護套控制軟電纜
（ZR192-）KFVP2 氟46（進口PFA）絕緣銅帶繞包屏蔽聚氯乙烯護套控制電纜
（ZR192-）KFV22 氟46（進口PFA）絕緣聚氯乙烯外護套鋼帶鎧裝控制電纜
（ZR192-）KFRV22 氟46（進口PFA）絕緣聚氯乙烯外護套鋼帶鎧裝控制軟電纜
（ZR192-）KFVP2-22 氟46（進口PFA）絕緣銅帶繞包屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜
（ZR192-）KFGR（YGC-KF46R） 氟46（進口PFA）絕緣硅橡膠護套控制軟電纜
（ZR192-）KFGPR（YGC-KF46RP） 氟46（進口PFA）絕緣硅橡膠護套銅絲編織屏蔽控制軟電纜
備注：采用進口PFA材料型號前加ZR192，需要阻燃護套型號前加ZR，導體線芯中銅絲可以采用鍍錫。
五：代號名稱和含義 表2 項目 代號 說明 阻燃特性 ZR 分A、B、C級阻燃 系列代號 K 控制電纜 絕緣材料 F 聚全氟乙丙烯（F46）***高工作溫度200℃ 可溶性聚四氟乙烯（PFA）***高為260℃（型號前加ZR192） 護套材料 F 聚全氟乙丙烯（F46）***高工作溫度200℃ 可溶性聚四氟乙烯（PFA）***高為260℃（型號前加ZR192） V 聚氯乙烯 G 硅橡膠 屏蔽材料 P 銅絲編織屏蔽 P1 鍍錫銅絲屏蔽 P2 銅帶繞包屏蔽 P3 鋁塑繞包屏蔽 鎧裝材料 22 鋼帶鎧裝聚氯乙烯護套 23 鋼帶鎧裝聚乙烯護套 32 鋼絲鎧裝聚氯乙烯護套 33 鋼絲鎧裝聚乙烯護套 導體結構 A 單股導體 B 7股絞合導體 R 多股絞合導體
六：主要技術指標 1. 成品電纜導體直流電阻（符合GB3956規定）參照附錄A表3 2.20℃時絕緣電阻不小于500MΩ/KM 3.成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
