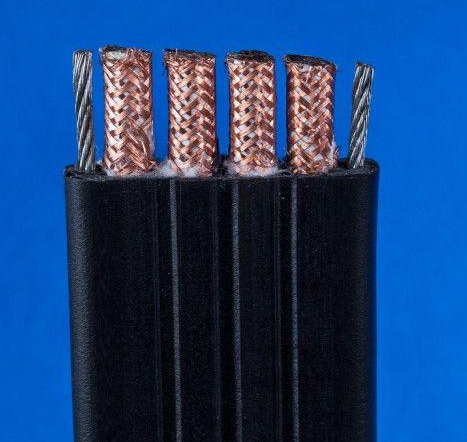

屏蔽扁電纜 NH-YVFRPB
一：產品特點及用途
屏蔽扁電纜 NH-YVFRPB具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的移動電器用連接電纜，目前NH-YVFRPB耐火屏蔽扁電纜已廣泛應用于冶金、電力、船舶、汽車制造等行業。
二：產品執行標準
企業標準
阻燃性能試驗執行GB12666-90規定
三： 屏蔽扁電纜 NH-YVFRPB使用特性
1． 交流額定電壓：U0/U 0.6/1KV
zui高工作溫度： 105℃
zui低環境溫度：固定敷設-40℃
2． 電纜安裝敷設溫度應不低于-25℃。
3． 電纜允許彎曲半徑：電纜zui小為電纜外徑的12倍
四：基本型號及名稱
表1
型號 | 產品名稱 |
YVFR | 丁晴絕緣和護套電力軟電纜 |
YVFRP | 丁晴絕緣和護套銅編織屏蔽電力軟電纜 |
ZR-YVFR | 阻燃丁晴絕緣和護套電力軟電纜 |
ZR-YVFRP | 阻燃丁晴絕緣和護套銅編織屏蔽電力軟電纜 |
YVFPR | 丁晴絕緣和護套屏蔽軟電纜 |
YVFRP2 | 丁晴絕緣和護套銅箔屏蔽電力軟電纜 |
YVFRB | 丁晴絕緣和護套電力軟扁電纜 |
YVFRPB | 丁晴絕緣和護套銅編織屏蔽電力軟扁電纜 |
YVFB | 丁晴絕緣和護套移動扁電纜 |
YVFPB | 丁晴絕緣和護套銅編織屏蔽移動扁電纜 |
YVFP2B | 丁晴絕緣和護套銅箔屏蔽移動扁電纜 |
ZR-YVFRPB | 阻燃丁晴絕緣和護套銅編織屏蔽移動扁電纜電纜 |
NH-YVFBR | 耐火丁晴絕緣和護套電力軟扁電纜 |
NH-YVFRBP | 耐火丁晴絕緣和護套銅編織屏蔽電力軟扁電纜 |
KYVFR | 丁晴絕緣和護套控制軟電纜 |
KYVFRP | 丁晴絕緣和護套銅編織屏蔽控制軟電纜 |
ZR-KYVFR | 阻燃丁晴絕緣和護套控制軟電纜 |
ZR-KYVFRP | 阻燃丁晴絕緣和護套銅編織屏蔽控制軟電纜 |
KYVFPR | 丁晴絕緣和護套屏蔽控制軟電纜 |
KYVFRP2 | 丁晴絕緣和護套銅箔屏蔽控制軟電纜 |
YVFP | 丁晴絕緣和護套屏蔽電力電纜 |
KYVFP | 丁晴絕緣和護套銅編織屏蔽控制電纜 |
ZR-KYVFP | 阻燃丁晴絕緣和護套屏蔽控制電纜 |
ZR-KVFP2 | 阻燃丁晴絕緣和護套銅箔屏蔽控制電纜 |
YVFP2 | 丁晴絕緣和護套銅箔屏蔽電力電纜 |
KYVFB | 丁晴絕緣和護套控制扁電纜 |
ZR-YFFB | 阻燃丁晴復合物絕緣和護套移動扁平軟電纜 |
ZR-YFFPB | 阻燃丁晴復合物絕緣和護套銅絲屏蔽移動扁平軟電纜 |
YFFB | 丁晴復合物絕緣和護套移動扁平軟電纜 |
YFFBP | 丁晴復合物絕緣和護套銅絲屏蔽移動扁平軟電纜 |
YFFRB | 丁晴復合物絕緣和護套移動扁平軟電纜 |
YFFRBP | 丁晴復合物絕緣和護套銅絲屏蔽移動扁平軟電纜 |
YFF | 丁晴復合物絕緣和護套電纜 |
YFFP | 丁晴復合物絕緣和護套銅絲屏蔽電纜 |
五：代號名稱和含義
表2
代號 | 代號含義 |
YVF | 丁晴電纜系列 |
P | 銅編織屏蔽 |
R | 多股絞合導體 |
B | 扁電纜 |
六：主要技術指標
1．成品電纜導體（R類）直流電阻（符合GB3956規定）參照附錄A表2。
2．20℃時絕緣電阻不小于50MΩ/KM。
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
本公司還專業為客戶設計定做各種特殊電纜。
