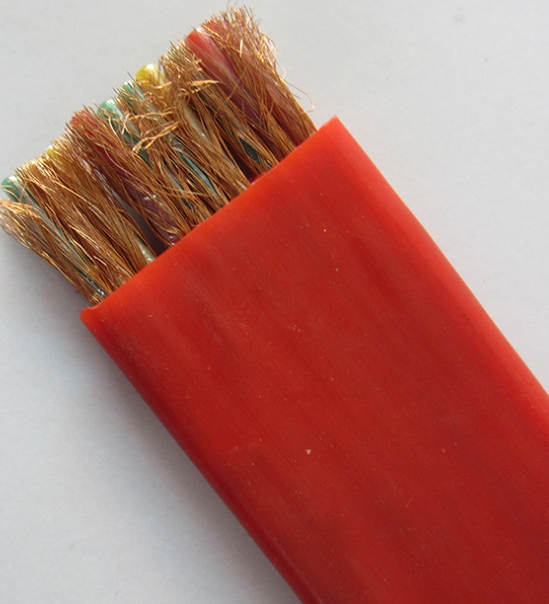

屏蔽扁電纜 yvfb yvfbp
屏蔽扁電纜 yvfb yvfbp是一種用絕緣材料包裹多股銅絲絞合導體，通過高科技自動化設備生產線通過護套材料壓合而成的扁平型電纜，具有柔軟、隨意彎曲折疊、相對厚度薄、體積小、連接簡單、拆卸方便、等優點。可以任意選擇導線數目及間距，使聯線更方便，大大減少產品的體積，減少生產成本，提高生產效率，適合電器設備中作數據傳輸線纜或動力傳輸之用。普通的規格有0.5mm、0.8mm、1.0mm、1.25mm、1.5mm、2.0mm、2.5mm等各種間距柔性電纜線。
屏蔽扁電纜 yvfb yvfbp結構特點導電線芯采用軟結構，確保電纜線柔軟性能好。絕緣和保護層材料采用丁聚物，提高電纜柔軟特性和防腐、耐寒特性。絕緣線芯分色，為電纜敷設安裝提供方便?？砂搭櫩托枰诒怆娎|芯兩側增加鋼絲繩或其他承力元件（yffbj型）。同時同軸電纜也可做成通信用電梯扁電纜
扁平電纜主要產品 | ||
丁硅聚氯乙烯絕緣及護套扁平電纜 | ||
yffb | 普通扁平型電纜 | |
yffbj | 加強型扁平電纜 | |
yffbp | 屏蔽型扁平電纜 | |
yffb-th | 三防型扁平電纜 | |
屏蔽扁電纜 yvfb yvfbp主要性能
電纜額定工作電壓交流450/750v及以下。電纜使用環境溫度為-40℃～70℃。扁平電纜zui小彎曲半徑為電纜小邊長度的10倍。各截面絕緣線芯70℃絕緣電阻zui小值如下：（符合gb5023-1997）
截面mm2 | 0.75 | 1 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70～95 | 120～185 | 240 |
romax（mω.m） | 11 | 10 | 10 | 9 | 7 | 6 | 5.6 | 4.6 | 4.4 | 3.8 | 3.7 | 3.2 | 2.9 | 2.8 |
電纜芯之間經受交流50hz、2.5kv試驗電壓作用5min不擊穿。
絕緣及護套zui小抗拉強度10n/mm2，zui小斷裂伸長率150%，-40℃低溫卷繞無裂痕，-40℃低溫拉伸zui小伸長率20%
正在使用中的扁平電纜（圖為起重機）
本廠電纜可廣泛使用于起重、運輸、機械、電氣、鋼鐵、冶金、港口、礦山、物流、倉儲等行業的450/750v及以下各種移動動力裝置的電源連接及控制、信號、照明等。
電纜不同環境不同溫度載流量校正系數（ki）
℃ | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
ki | 1.41 | 1.35 | 1.29 | 1.22 | 1.15 | 1.08 | 1.00 |
℃ | 45 | 50 | 55 | 60 | 65 | 70 | |
ki | 0.91 | 0.82 | 0.71 | 0.58 | 0.41 | 0.18 |
扁平電纜電纜的包裝、運輸及貯存：
電纜可以成圈包裝，也可以成盤包裝。
電纜運輸應確保包裝完好，嚴防機械碰傷。
長期貯存應避開-20℃以下低溫和50℃以上高溫。
