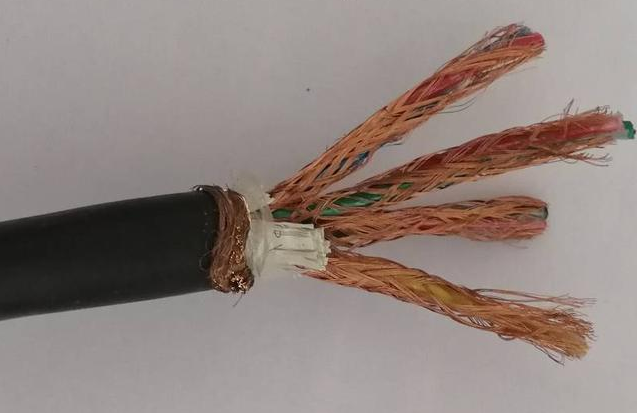

WDZP型低煙無鹵屏蔽電纜

    WDZP低煙無鹵護(hù)套電纜基本概述:

 其中鹵素指針為：所有鹵素的值≦50PPM(根據(jù)法規(guī)PREN 14582)

 燃燒后產(chǎn)生鹵化氫氣體的含量<100PPM(根據(jù)法規(guī)EN5067-2-1)

 燃燒后產(chǎn)生的鹵化氫氣體溶于水后的PH值≧4.3(弱酸性) (根據(jù)法規(guī)EN-50267-2-2)

產(chǎn)品在密閉容器中燃燒后透過一束光線其透光率≧60%(根據(jù)法規(guī)EN-50268-2)

 Pb<90PPM，Cd、Cr6+、Hg、PBBs、PBDEs均小于5PPM

WDZP低煙無鹵護(hù)套電纜主要技術(shù)指標(biāo)：

1.    WDZP低煙無鹵護(hù)套電纜應(yīng)經(jīng)受環(huán)境溫度下工頻電壓試驗(yàn)3kV，5min不擊穿2.電纜的透光率應(yīng)符合下表電纜外徑　D（mm）透光率（%）≥電纜外徑　D（mm）透光率（%）≥D>40705<D≤105010<D≤4060D≥540 3.電纜的不延燃性（阻燃特性）:應(yīng)通過GB12666.5-90中B類成束燃燒試驗(yàn)。單根電線電纜垂直燃燒試驗(yàn)應(yīng)通過GB12666.2-90 4.鹵酸氣體釋放量，符合IEC754-1 5.燃燒氣體的PH值和導(dǎo)電率，符合IEC754-2　PH≥4.3　電導(dǎo)率≤10μS/mm。

2.

WDZP低煙無鹵護(hù)套電纜主要用途：該產(chǎn)品阻燃性能優(yōu)越，燃燒時(shí)煙度甚少，無腐蝕性氣體逸出，廣泛應(yīng)用于核電站、地鐵車站、電話交換機(jī)及計(jì)算機(jī)控制中心、高層建筑大樓、賓館、廣播電視臺(tái)、重要設(shè)施、石油平臺(tái)等，以及人員較集中，空氣密度低的場(chǎng)所。

WDZP低煙無鹵護(hù)套電纜特性：(1) 抗張強(qiáng)度比一般PVC電線大：一般PVC電線抗張強(qiáng)度大于1.05Kgf/mm2，而低煙無鹵電線抗張強(qiáng)度大于1.2Kgf/mm2；(2) 具有良好的耐候性(-30℃~105℃)；(3) 具備良好的柔軟度(硬度為80—90)；(4) 具有非移性(因?yàn)榇水a(chǎn)品配方中不用添加可塑劑，故不會(huì)有移形性)；(5) 燃燒時(shí)不會(huì)產(chǎn)生有毒黑煙(會(huì)產(chǎn)生少量白色煙霧)；(6) 具有較高的體積電阻率：PVC電線一般為1012~1015Ω/cm3，低煙無鹵電線大于1016Ω/cm3；(7) 具有良好的耐高壓特性：PVC電線一般耐10KV以上，而低煙無鹵電線高達(dá)15KV以上；(8) 具有良好的彈性和粘性。

低煙無鹵電纜的阻燃等級(jí) 根據(jù)GB/T18380.3-2002規(guī)定的試驗(yàn)條件,低煙無鹵電纜的阻燃等級(jí)分為A、B、C、D四個(gè)等級(jí) ：

阻燃等級(jí) ：A      供火溫度： ≥815℃   供火時(shí)間：40min         成束敷設(shè)電纜的非金屬材料體積：≥7升/米       炭化高度： ≤2.5米         自熄時(shí)間： ≤1h ；

阻燃等級(jí) ：B      供火溫度： ≥815℃   供火時(shí)間：40min         成束敷設(shè)電纜的非金屬材料體積：≥3.5升/米  炭化高度：≤2.5米      自熄時(shí)間：≤1h ；

阻燃等級(jí) ：C      供火溫度：≥815℃    供火時(shí)間：20min         成束敷設(shè)電纜的非金屬材料體積：≥1.5升/米    炭化高度：≤2.5米     自熄時(shí)間：≤1h ；

阻燃等級(jí) ：D     供火溫度：≥815℃    供火時(shí)間：20min         成束敷設(shè)電纜的非金屬材料體積：≥0.5升/米  炭化高度：≤2.5米      自熄時(shí)間：≤1h 。

低煙無鹵阻燃電纜絕緣采用不含鹵素的交聯(lián)聚乙烯，護(hù)套采用了不含鹵素的聚稀烴材料，所以組成電纜的所有材料都不含鹵素，電纜燃燒時(shí)釋放的煙霧量很少，它不會(huì)產(chǎn)生很濃的酸霧、有HAI氣體，HAI性很小。
