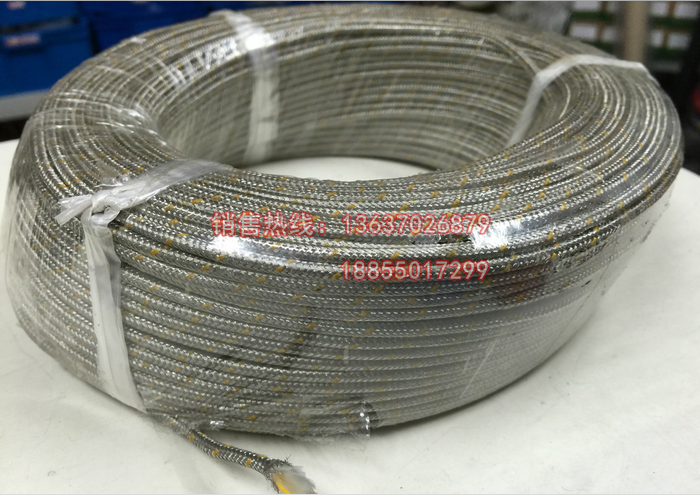

高溫補償導線

一.高溫補償導線產品介紹

二.高溫補償導線產品特性
   額定溫度：-60℃～+350℃
   執行標準：GB/T4989-94等效采用IEC584-3《熱電偶第三部分-補償導線》
   屏蔽：鍍錫銅絲、鍍銀銅絲、不銹鋼絲
   絕緣體：鐵氟龍（氟塑料）、硅橡膠、玻璃纖維

三.高溫補償導線用途：
     耐溫補償導線適用于電熱偶用補償導線，用于電力、冶金、石油、化工、輕紡、等廠礦及科研部門中的溫度測量控制系統，該補償線纜敷設方便簡單，具有防潮耐火、耐酸堿、耐高溫、耐老化等特點，屏蔽可以防止外界干擾

四.高溫補償導線使用溫度：
    耐火、耐溫型：-40℃~+250℃
    耐火、耐高溫：-40℃~+380℃
    普通型：-20℃~+100℃

五.高溫補償導線型號、名稱、規格的表示方法：
      耐溫補償導線適用分度號為：S，R，B，K，E，J，T和EA型熱電偶配用的補償導線，補償導線、補償電纜

     熱電偶用補償導線的作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表連接構成測溫系統。耐溫補償導線等效采用《IEC584-3》******標準，產品質量?jī)?yōu)于 《GB4989-85》******標準。絕緣層和護層選用進口優質氟塑料，并采用整體連續擠出和繞包新工藝，使該產品具有優良的耐酸、堿、耐磨和不燃延之性能，可滲入油水中長期使用。使用溫度在-60～205～260℃，屬于當代******xj****水平當代******xj****水平。產品主要應用于各種測溫裝置，已被廣泛用于電力、冶金、石油、化工、輕紡等工業及國防、科研等部門。
    耐溫補償導線型號按產品品種劃分為： KX、NX 、KC、EX、JX、TX、SC、RC
其中:
　　 1)型號第一個字母與熱電偶的分度號相對應；
　　 2)字母“X”表示延伸型補償導線
　　 3)字母“C”表示補償型補償導線
　    4)字母“H”表示耐高溫
　    5)字母“R”表示多股
　    6)字母“P”表示屏蔽
　　 7)字母“F”表示聚四氟乙烯材料
　　 8)字母“B”表示玻璃纖維材料
　 　 9)字母“S”表示精密級補償導線
　 　 10)字母“G”表示一般用補償導線
溫度范圍：－40℃～+260℃～400℃，可以定做耐溫0℃～ 1000℃的補償導線。
注：SC型補償導線可配用R型分度號熱電偶

六．耐溫補償導線型號分度和絕緣著色



型號	熱電偶分度號	配用熱電偶	補償導線合金絲		絕緣層著色
			正極	負極	正極	負極
BC	B	鉑銠30-鉑銠6	銅	銅	紅	灰
SC	S	鉑銠10-鉑	SPC（銅）	SNC(銅鎳0.6)	紅	綠
RC	R	鉑銠13-鉑	RPC（銅）	SNC(銅鎳0.6)	紅	綠
KCA	K	鎳鉻-鎳硅	KPCA（鐵）	KNCA（銅鎳2）	紅	藍
KCB			KPCB（銅）	KNCB（銅鎳4）	紅	藍
KX			KPX（鎳鉻10）	KNX（鎳硅3）	紅	黑
NC	N	鎳鉻硅-鎳硅	NPC(鐵)	NNC（銅鎳18）	紅	灰
NX			NPX(鎳硅14硅)	NNX（鎳硅4）	紅	灰
EX	E	鎳鉻-銅鎳	EPX(鎳硅10)	ENX(銅鎳45)	紅	棕
JX	J	鐵-銅鎳	JPX(鐵)	JNX（銅鎳45）	紅	紫
TX	T	銅-銅鎳	TPX(銅)	TNX（銅鎳45）	紅	白
WC3/25	WRa3-WRa25	鎢錸-鎢錸25	WPC3/25	WNC3/25	紅	黃
WC5/26	WRa5-WRa26	鎢錸5-鎢錸26	WPC5/26	WNC5/26	紅	橙

 七.耐溫補償導線使用分類及護層顏色

使用分類		精度等級及標志		護層著色
		普通級	精密級	普通級	精密級
一般用	G	B	A	黑色	灰色
耐熱用	H	B	A	黑色	******
