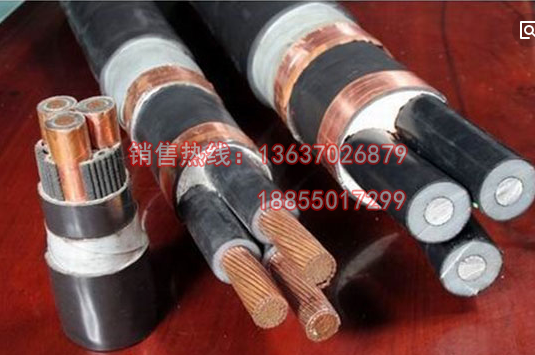

YJV22三芯高壓電力電纜

YJV22三芯高壓電力電纜產品特點及用途

YJV22三芯高壓電力電纜適用于交流額定電壓35KV及以下動力裝置或電力線路中傳輸電能用，交聯聚乙烯絕緣電力電纜具有卓越的機械性能，優異的電氣性能和耐化學腐蝕性能；它還具有結構簡單、外徑小、質量輕，敷設不受落差限制，運輸方便等優點，YJV22三芯高壓電力電纜廣泛應用于電力、冶金、化工等行業以及城市電網建設。YJV22三芯高壓電力電纜執行標準GB/T12706.1-91、GB12706.3-2002等效采用IEC502標準阻燃特性試驗執行GB12666-90標準。

YJV22三芯高壓電力電纜使用特性：

使用特性		交聯聚乙烯絕緣
額定電壓		0.6/1、1.8/3、3.6/6、6/6、6/10、8.7/10、8.7/15、12/20、21/35、26/35
導體***高工作溫度		90℃
短路溫度（持續***長5s）		≤250℃
敷設時環境溫度		≥0℃（低于0℃需預熱）
敷設時允許彎曲半徑	單芯電纜	不小于電纜外徑15倍
	多芯電纜	不小于電纜外徑10倍
阻燃特性		符合GB12666.5A、B或C（IEC332-3）

YJV22三芯高壓電力電纜技術參數：

標稱截面mm 2	絕緣標稱厚度mm	近似外徑mm	近似重量kg/km
			YJV 22	YJLV 22
25  35  50  70  95  120  150  185  240  300	4.5  4.5  4.5  4.5  4.5  4.5  4.5  4.5  4.5  4.5	50.8  53.2  56.4  60.3  64.1  69.5  73.1  76.9  82.3  88.6	3403  3887  4509  5419  6441  7790  8964  10314  12402  15485	2906  3182  3565  4085  4598  5398  5977  6649  7656  9588

YJV22三芯高壓電力電纜鋼帶鎧裝電力電纜技術參數:

標稱截面mm 2	絕緣標稱厚度mm	近似外徑mm	近似重量kg/km
			YJV	YJLV
25  35  50  70  95  120  150  185  240  300	4.5  4.5  4.5  4.5  4.5  4.5  4.5  4.5  4.5  4.5	45.8  48.2  51.2  55.1  58.7  63.7  67.3  70.9  76.1  81.0	2257  2686  3209  4025  4927  6091  7171  8391  10308  12314	1760  1980  2265  2664  3085  3699  4183  4727  5563  6417

YJV22三芯高壓電力電纜技術參數:

標稱截面mm 2	絕緣標稱厚度mm	近似外徑mm	近似重量kg/km
			YJV 22	YJLV 22
25  35  50  70  95  120  150  185  240  300	3.4  3.4  3.4  3.4  3.4  3.4  3.4  3.4  3.4  3.4	45.5  47.9  51.1  54.9  59.0  64.1  68.0  71.6  82.3	2944  3414  3994  4884  5906  7174  8379  9652  11705  14108	2447  2708  3049  3523  4064  4782  5392  5987  6960  8047

產品標準

    YJV22三芯高壓電力電纜品按GB/T 12706-2002《額定電壓1kV到35kV擠包絕緣電力電纜及附件》標準生產，同時可根據用戶需要按******電工委員會推薦標準IEC、英國標準、德國標準、日本標準及美國標準生產。

適用范圍

本產品適用于額定電壓8.7/10KV配電網或工業裝配電線路，做配送電能用。

使用特性

工頻額定電壓：U0/U 8.7/10kV

電纜導體的允許***高工作溫度為90℃。

短路時（***長持續時間不超過5S）電纜導體的***高溫度不超過250℃。

電纜敷設時環境溫度應不低于0℃。

電纜彎曲半徑

單芯非鎧裝電纜 20D 單芯鎧裝電纜 15D

3芯非鎧裝電纜 15D 3芯鎧裝電纜 12D

電纜型號

型號	名稱	適用范圍
ZR-YJV	銅芯交聯聚乙烯絕緣聚氯乙烯護套阻燃電力電纜	室內、隧道及電纜溝等場所，不能承受機械外力。單芯電纜不允許敷設在磁性管道中。

三芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜YJV YJLV 8.7/10、8.7/15kV

導體標稱截面 mm2	導體直徑 mm	絕緣標稱厚度 mm	護套厚度 mm	電纜近似直徑 mm	20℃導體***大直流電阻		試驗電壓 kV/5min	電纜近似重量
					Cu Ω/km	Al Ω/km		Cu kg/km	Al kg/km
240	18.4	4.5	3.4	75.1	0.0754	0.125	30.5	9645	5164

電纜載流量

導體標稱截面mm2	YJV YJY YJLV YJLY
	單芯								3芯
	空氣中				土壤中				空氣中	土壤中
	品字型		一字型		品字型		一字型
	一端	二端	一端	二端	一端	二端	一端	二端
240	550	550	675	645	695	690	565	545	470	485

電纜敷設運行條件

電纜導體長期***高工作溫度90℃

空氣中環境溫度40℃

土壤溫度25℃

土壤熱阻系數1.0k·m/W

埋設深度0.7m

不同環境溫度載流量修正系數

空氣 環境溫度 ℃	20	25	30	35	40	45	50	55
修正系數	1.23	1.17	1.12	1.06	1.00	0.94	0.87	0.81

不同土壤溫度載流量修正系數。

土壤溫度 ℃	10	15	20	25	30	35
修正系數	1.11	1.07	1.04	1.00	0.96	0.92

不同土壤熱阻系數的載流量修正系數。

額定電壓（kV）	土壤熱阻系數Pw=k·m/W
	0.8		1.2	1.5
3.6/6	1.08	1.0	0.95	0.77
6/6～8.7/15	1.06	1.0	0.94	0.78
12/20～26/35	1.06	1.0	0.94	0.80

電纜排列

1)三角形排列電纜彼此相互接觸。

2)平行排列敷設時電纜中心距離為電纜直徑2倍。

3)電纜分離敷設
