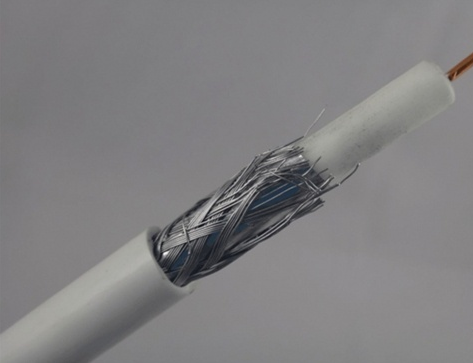

SYWV75-5發泡射頻電纜

   SYWV75-5發泡射頻電纜,俗稱電視天線，就是平時家用有線電視的鏈接信號線，是同軸電纜的一種，適用于閉路監控及有線電視工程，有線電視系統和HFC光纖-同軸電纜網傳輸數據、語音和圖像信號。

SYWV75-5發泡射頻電纜：編織屏蔽使用鍍錫銅線。物理發泡同軸電纜是一種半空氣絕緣同軸電纜，內導體采用無氧銅線，絕緣由聚乙烯經物理發泡使其構成細小的互相封閉的氣孔。絕緣與內導體之間粘結牢固。

SYWV75-5發泡射頻電纜,根據物理發泡結構一般分75-5、75-7、75-9、75-12，根據屏蔽網的密度，分為64網、96網、128網、64*2雙屏蔽。這些不同規格使不同的線的信號傳輸性能不一樣，需要用戶根據不同的使用環境進行自主選擇。

SYWV75-5發泡射頻電纜特點：優良的高頻性能、衰減小、結構均勻性好、不易受潮、老化、機械性能好、抗干擾性能優、防潮能力強、溫度系數小。國標參考標準：GY/T135-1998,SJ/11138-1997標準。

SYWV75-5發泡射頻電纜型系列電纜結構尺寸

型號SYWV（Y）-75	-5	-7	-9	-12
內導體直經mm	1.00+0.02	1.66+0.02	2.15+0.03	2.77+0.03
絕緣體外徑mm	4.80+0.20	7.25+0.20	9.00+0.25	11.50+0.3
護套厚度mm	0.80	0.95	1.05	1.15
電纜外徑mm	7.0+0.30	10.3+0.30	12.3+0.3	15+0.3
參考重量kg/km	41	58	80	125

SYWV75-5發泡同軸射頻電纜電氣性能

型號SYWV（Y）-75		-5	-7	-9	-12
絕緣電阻MΩ.km		500V直流20℃≥5000	500V直流20℃≥5000	500V直流20℃≥5000	500V直流20℃≥5000
纜芯介電強度KV		1.6	1.6	1.6	1.6
護套介電強度KV	火花	3.0	5.0	8.0	8.0
	浸水	2.0	3.0	5.0	5.0
電容PF/m   特性阻抗Ω		52   75.0+3.0	52   75.0+3.0	52   75.0+3.0	52   75.0+3.0
回波損耗min	VHF	20	20	20	20
	UHF	18	18	18	18
衰減常數db/100m	50MHZ	4.8	3.2	2.4	1.9
	200 MHZ	9.7	6.4	5.0	3.9
	300 MHZ	11.9	7.9	6.2	4.8
	450 MHZ	14.5	9.7	7.6	5.9
	550 MHZ	16.8	10.7	8.5	6.7
	750 MHZ	19.7	12.9	10.1	7.9
	800 MHZ	20.3	13.3	10.4	8.2
	860 MHZ	21.0	13.8	10.8	8.5
	1000 MHZ	22.7	14.9	11.7	9.2
