WDZ-KYJY22 WDZ-KYJE22低煙無鹵控制電纜

一、WDZ-KYJY22 WDZ-KYJE22低煙無鹵控制電纜執行標準：

參照GB/T9330-2008、GB/T12706-2008、GB/T19666-2005。

二、WDZ-KYJY22 WDZ-KYJE22低煙無鹵控制電纜的說明

低煙無鹵電纜可分為低煙無鹵阻燃系列和低煙無鹵耐火系列。

低煙無鹵電纜是本公司參展法國標準RCCE及NF系列標準，******標準GB/T18380,GB/T19216,GB/T17651,GB/T17650及******標準進行生產。

低煙無鹵阻燃電纜具有難以著火并具有阻止或蔓延的能力，而且，一旦著火，它具有無鹵，低煙，無毒，無腐蝕等特性。適用于如高層建筑，賓館，醫院，地鐵，核電站，隧道，發電廠，礦山，石油，化工等。

低煙無鹵耐火電纜除滿足低煙無鹵阻燃電纜的特性外，它還能在火災條件下滿足線路供電的能力。主要用于火災報警，消防設備，排煙設備，以及緊急通道運輸，照明等應急設施的供電線路中需要耐火的場所。

（1）、WDZ-KYJY22 WDZ-KYJE22低煙無鹵控制電纜的阻燃等級

根據GB/T18380.3-2002規定的試驗條件，低煙無鹵電纜的阻燃等級分為A、B、C、D四個等級。

阻燃等級	供火溫度	供火時間	成束敷設電纜的非金屬材料體積	碳化高度	自息時間
A	≥815℃	40min	≥7升/米	≤2.5米	≤1h
B	≥815℃	40min	≥3.5升/米	≤2.5米	≤1h
C	≥815℃	20min	≥1.5升/米	≤2.5米	≤1h
D	≥815℃	20min	≥0.5升/米	≤2.5米	≤1h

（2）、低煙無鹵電纜絕緣采用不含鹵素的交聯聚乙烯，護套采用了不含鹵素的聚烯烴材

料，所以組成電纜的所有材料都不含鹵素。電纜燃燒時釋放的煙霧量很少，它不會產生很濃的酸霧，毒性很小。

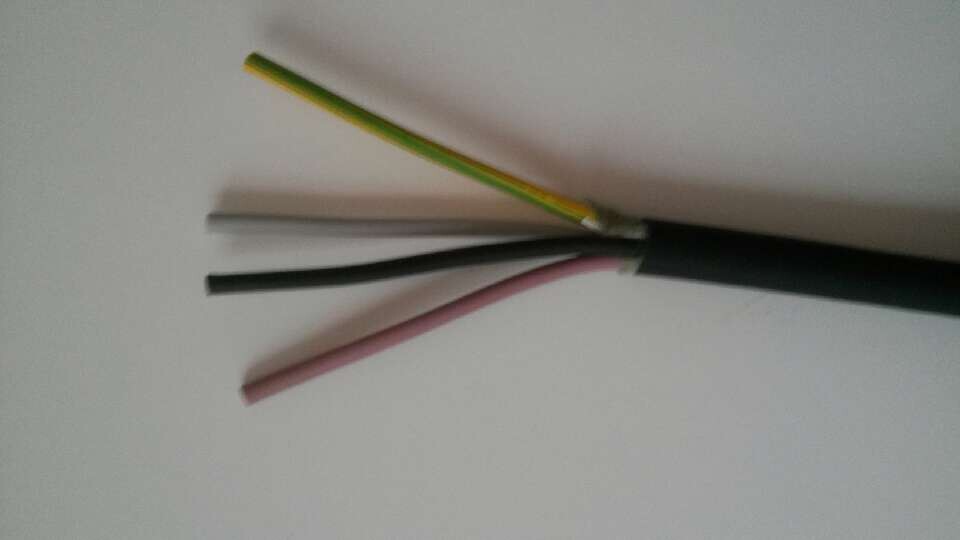

三、WDZ-KYJY22 WDZ-KYJE22低煙無鹵控制電纜產品結構：

四、WDZ-KYJY22 WDZ-KYJE22低煙無鹵控制電纜產品表示方法

（1）、低煙無鹵電纜型號由燃燒特性代號和電纜型號兩部分組成



燃燒特性

名稱	代號
阻燃A	ZA
阻燃B級	ZB
阻燃C級	ZC
阻燃D級	ZD
耐火	N
低鹵低煙	WD



用途代號

名稱	代號
電力	省略
控制	K
布線	B

材料代號

名稱	代號
銅導體	省略
交聯聚乙烯絕緣	YJ
聚烯烴護套	Y（E）

（2）、產品用型號，額定電壓，芯數，標稱截面和本標準號表示。

例如：

額定電壓600/1000V交聯聚乙烯絕緣絕緣聚烯烴護套阻燃B類低煙無鹵電纜，3芯，240m㎡。

表示為：WDZB-YJY 600/1000V 3*240 Q/TEC16.05-2005

五、WDZ-KYJY22 WDZ-KYJE22低煙無鹵控制電纜的型號及名稱。 見表

型號	名稱	阻燃級別	芯數	截面m㎡	額定電壓V
WDZ-KYJY （WDZ-KYJE）	交聯聚乙烯聚烯烴護套阻燃低煙無鹵控制電纜	A、B、C、D	2-61	1-10	450/750
WDZ-KYJY22 （WDZ-KYJE22）	交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套阻燃低煙無鹵控制電纜	A、B、C、D	2-61	1-10	450/750
WWDZB-YJY DZ-KYJYP2 （WDZ-KYJEP2）	交聯聚乙烯絕緣鋼帶屏蔽聚烯烴護套阻燃低煙無鹵控制電纜	A、B、C、D	2-61	1-10	450/750
WDZ-KYJYP2-22 （WDZB-YJY ）	交聯聚乙烯絕緣鋼帶屏蔽鋼帶鎧裝聚烯烴護套阻燃低煙無鹵控制電纜	A、B、C、D	2-61	1-10	450/750
WDZN-KYJY （WDZN-KYJE）	交聯聚乙烯絕緣聚烯烴護套阻燃耐火低煙無鹵控制電纜	A、B、C、D	2-61	1-10	450/750
WDZN-KYJY22 （WDZN--KYJE22）	交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵控制電纜	A、B、C、D	2-61	1-10	450/750
WDZN-KYJYP2 （WDZN-KYJEP2）	交聯聚乙烯絕緣銅帶屏蔽聚烯烴護套阻燃耐火低煙無鹵控制電纜	A、B、C、D	2-61	1-10	450/750
WDZ-YJY （WDZ-YJE）	交聯聚乙烯絕緣聚烯烴護套阻燃低煙無鹵電力電纜	A、B、C、D	1-5	1.5-800	600/1000
WDZ-YJY22 （WDZ-YJE22）	交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵電力電纜	A、B、C、D	1-5	1.5-800	600/1000
WDZN-YJY （WDZN-YJE）	交聯聚乙烯絕緣聚烯烴護套阻燃耐火低煙無鹵電力電纜	A、B、C、D	1-5	1.5-800	600/1000
WDZN-YJY22 （WDZN-YJE22）	交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵電力電纜	A、B、C、D	1-5	1.5-800	600/1000

六、WDZ-KYJY22 WDZ-KYJE22低煙無鹵控制電纜適用特性

1、 控制電纜的額定電壓U。/U為450/750V。

2、 電纜長期允許工作溫度不超過90℃。

3、 安裝時環境溫度不宜低于0℃

4、 電纜安裝時的***小彎曲半徑

A、 低煙無鹵阻燃，耐火控制電纜：無鎧裝層的電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。



九、交貨長度

電纜的交貨長度應不小于100 m,,計量誤差應不大于±0.5%。根據雙方協議，允許以任何長度的電纜交貨◎

十、包裝標志及運輸

1、 電纜可采用成圈或成盤包裝。當采用成盤包裝時，電纜應妥善包裝在電纜盤上交貨，電纜伸出的長度應不小于300 m m，端頭上應用電纜封套可靠密封。

2、 成盤包裝時，每根電纜包裝上應附有產品質量證明單，證明單放在不透水的袋內，并固定在電纜盤側。
