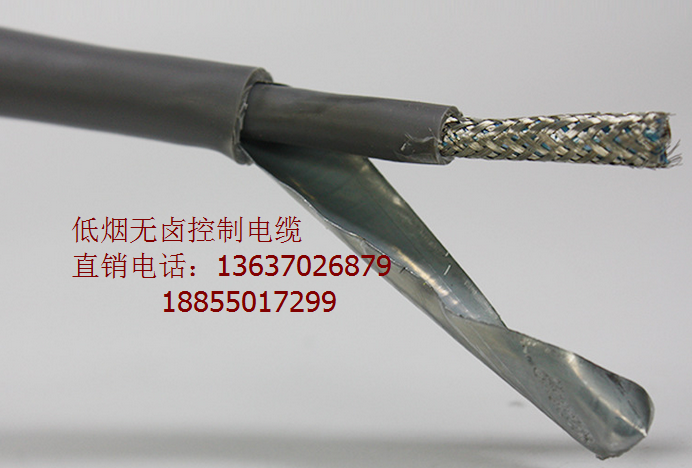

DDZ-KYYRP WDZ-KYYRP2 WDZ-KYYRP3 低煙無鹵控制電纜
一.DDZ-KYYRP WDZ-KYYRP2 WDZ-KYYRP3 低煙無鹵控制電纜特點及用途：
DDZ-KYYRP WDZ-KYYRP2 WDZ-KYYRP3 低煙無鹵控制電纜適用于交流額定電壓450/750V及以下移動或固定敷設用電器儀表連接或信號傳輸，電纜具有較好的熱穩定性，能在高溫、高寒環境、腐蝕性中保持良好的電性能和柔軟性，適合冶金、電力、石化等行業具有移動耐溫防腐等特殊要求場合使用。
二.DDZ-KYYRP WDZ-KYYRP2 WDZ-KYYRP3 低煙無鹵控制電纜使用特性：
額定電壓Uo/U：450/750V
工作溫度：一般型***高不超過70℃；交聯聚乙烯***高不超過90℃。
***低環境溫度：固定敷設-40℃；非固定敷設-15℃。
***小彎曲半徑：無鎧裝電纜應不小于電纜外徑6倍；有鎧裝電纜應不小于電纜外徑12倍。
技術指標
1、材料
項 目 | 指 標 | ||
一般阻燃 PVC | 低煙低鹵 PVC | 低煙無鹵聚烯烴 | |
氧指數 | 30-32 | 31-36 | 36-40 |
煙密度≤ | 600 | 300 | 有焰50 無焰260 |
鹵化氫氣體釋放量mg/g≤ | 580 | 100 | 5 |
2、產品
項 目 | 指 標 | ||||||||||||||||
截面 | 0.5mm2 | 0.75mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | 4.0mm2 | 6.0mm2 | 10.0mm2 | |||||||||
20℃時直流電阻 | 鍍層 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 |
AB類 | - | - | 24.5 | 24.8 | 18.1 | 18.2 | 12.1 | 12.2 | 7.41 | 7.56 | 4.61 | 4.70 | 3.08 | 3.11 | 1.83 | 1.84 | |
R類 | |||||||||||||||||
試驗電壓 | 3000V/5min | ||||||||||||||||
絕緣電阻 | 符合******標準GB/T9330-2008 | ||||||||||||||||
阻燃性能 | 符合******標準GB/T18380-2008 | ||||||||||||||||
3、絕緣線芯標志
本廠可提供的色標有白、紅、黑、黃、藍、綠、橙、灰、棕、紫十種。一般情況下，本廠都是用數字標志區分
項目 | 單位 | 性能指標 | 執行指標 |
空氣溫度 | ℃ | 200±3 | GB/T 295.11-2008 |
處理?xiàng)l件載荷時間 | min | 15 | |
機械應力 | N/cm2 | 20 | |
負載下伸長率***大 | % | 175 | |
冷卻后長久伸長率 ***大 |
5、DDZ-KYYRP WDZ-KYYRP2 WDZ-KYYRP3 低煙無鹵控制電纜屏蔽抑制系數
型號 | KVVP | KVVP2 | KVVRP | KVVRP2 | KVVP2-22 | KVVP3 |
屏蔽控制系數≤ | 0.01 | 0.01 | 0.01 | 0.01 | 0.005 | 0.06 |
表5
序號 | 型號 | 產品名稱 | 主要使用范圍 |
1 | KVV | 銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜 | 適用于弱電控制系統或強電磁場干擾區 |
2 | KVVP | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制電纜 | |
3 | KVVP2 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜 | |
4 | KVV22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 | |
5 | KVVR | 銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜 | |
6 | KVVRP | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制軟電纜 | |
7 | KVVP2-22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制軟電纜 | |
8 | KVV | 銅芯聚氯乙烯絕緣及護套控制電纜 | 主要用于500kv變電站與發電廠配電裝置及強電磁場干擾區 |
9 | KVV22 | 銅芯聚氯乙烯絕緣及護套鋼帶鎧裝控制電纜 | |
10 | KVVP2-22 | 銅芯聚氯乙烯絕緣及護套銅帶屏蔽鋼帶鎧裝控制電纜 | |
11 | KYJVP2-22 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜 | |
12 | KYJV22 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 | |
13 | KYJV | 銅芯交聯聚乙烯絕緣聚氯乙烯護套控制電纜 | 具有優良的電氣性能耐化學腐蝕，適用于負載大，環境惡劣的場所。 |
14 | KYJVP | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制電纜 | |
15 | KYJVP2 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜 | |
16 | KYJV22 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 | |
17 | KVJVR | 銅芯交聯聚乙烯絕緣聚氯乙烯護套控制軟電纜 | |
18 | KYJVRP | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制軟電纜 | |
19 | KJYVP2-22 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜 | |
20 | DDKVV | 銅芯聚氯乙烯絕緣及護套低煙低鹵阻燃控制電纜 | 燃燒時害du氣和發煙量小，阻燃性強，應用于用阻燃要求的公公場所。 |
21 | DDZ-KVVP | 銅芯聚氯乙烯絕緣及護套銅絲編織屏蔽低煙低鹵阻燃控制電纜 | |
22 | DDZ-KVVP2 | 銅芯聚氯乙烯絕緣及護套銅帶屏蔽低煙低鹵阻燃控制電纜 | |
23 | DDZ-KVV | 銅芯聚氯乙烯烴絕緣及護套鋼帶鎧裝低煙低鹵阻燃控制電纜 | |
24 | DDZ-KVVP | 銅芯聚氯乙烯烴絕緣及護套銅絲編織屏蔽低煙低鹵阻燃控制電纜 | |
25 | DDZ-KVVRP | 銅芯聚氯乙烯烴絕緣及護套銅絲編織屏蔽低煙低鹵阻燃控制軟電纜 | |
26 | DDZ-KVVP2-22 | 銅芯聚氯乙烯烴絕緣及護套銅帶屏蔽鋼帶鎧裝低煙低鹵阻燃控制電纜 | |
27 | WDZ-KYYR | 銅芯聚烯烴絕緣及護套無鹵低煙阻燃控制軟電纜 | 前頁上有 |
28 | WDZ-KYYRP | 銅芯聚烯烴絕緣及護套銅絲編織屏蔽無鹵低煙阻燃控制軟電纜 | |
29 | WDZ-KYYP2-23 | 銅芯聚烯烴絕緣及護套銅帶屏蔽鋼帶鎧裝無鹵低煙阻燃控制電纜 | |
30 | WDZ-KYY | 銅芯聚烯烴絕緣及護套無鹵低煙阻燃控制電纜 | 燃燒時du氣和發煙量小，阻燃性強對電子設備不產生腐蝕，用于高層建筑、地鐵、機場、核電站、計算機控制中心等場所。 |
31 | WDZ-KYYP | 銅芯聚烯烴絕緣及護套編織屏蔽無鹵低煙阻燃控制電纜 | |
32 | WDZ-KYYP2 | 銅芯聚烯烴絕緣聚及護套銅帶屏蔽無鹵低煙阻燃控制電纜 | |
33 | WDZ-KYY23 | 銅芯聚烯烴絕緣及護套鋼帶鎧裝無鹵低煙阻燃控制電纜 | |
34 | WDZ-KYY33 | 銅芯聚烯烴絕緣及護套細鋼絲鎧裝無鹵低煙阻燃控制電纜 | |
35 | ZR-KVV | 銅芯聚氯乙烯絕緣及護套阻燃控制電纜 | 燃燒時不延燃，適用于有防火要求場合。 |
36 | ZR-KVVP | 銅芯聚氯乙烯絕緣及護套銅絲編織屏蔽阻燃控制電纜 | |
37 | ZR-KVVP2 | 銅芯聚氯乙烯絕緣及護套銅帶屏蔽阻燃控制電纜 | |
38 | ZR-KVVP22 | 銅芯聚氯乙烯絕緣及護套銅絲屏蔽鎧裝阻燃控制電纜 | |
39 | ZR-KVVP32 | 銅芯聚氯乙烯絕緣及護套銅絲屏蔽細鋼絲鎧裝阻燃控制電纜 | |
40 | ZR-KVVR | 銅芯聚氯乙烯絕緣及護套阻燃控制軟電纜 | |
41 | ZR-KVVRP | 銅芯聚氯乙烯絕緣及護套銅絲編織屏蔽阻燃控制軟電纜 | |
42 | ZR-KVVP2-22 | 銅芯聚氯乙烯絕緣及護套銅帶屏蔽鋼帶鎧裝阻燃控制電纜 | |
43 | KYV | 銅芯聚乙烯絕緣聚氯乙烯護套控制電纜 | 絕緣電阻高，防水性強，較好的耐寒性，適用于敷設環境溫度低，潮濕的場合。 |
44 | KYVP | 銅芯聚乙烯絕緣聚氯乙烯及護套銅絲編織屏蔽控制電纜 | |
45 | KYVP2 | 銅芯聚乙烯絕緣聚氯乙烯及護套銅帶屏蔽控制電纜 | |
46 | KYV22 | 銅芯聚乙烯絕緣及聚氯乙烯護套鋼帶鎧裝控制電纜 | |
47 | KYV32 | 銅芯聚乙烯絕緣及聚氯乙烯護套細鋼絲鎧裝控制電纜 | |
48 | KYVR | 銅芯聚乙烯絕緣及聚氯乙烯護套控制軟電纜 | |
49 | KYVRP | 銅芯聚乙烯絕緣及聚氯乙烯護套銅絲編織屏蔽控制軟電纜 | |
50 | KYVRP2-22 | 銅芯聚乙烯絕緣及聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜 |
表6
項 目 | 代號 | 說 明 |
阻燃代號 | / | 非阻燃性可省略 |
系列代號 | K | 控制電纜 |
絕緣材料 | V | 聚氯乙烯 |
護套材料 | V | 聚氯乙烯 |
屏蔽材料 | / | 無屏蔽可省略 |
鎧裝材料 | 22 | 鋼帶鎧裝 |
導體材料 | R | 多股軟導體（A-單導體，B-七股絞合導體） |
規格 | 填寫芯數×導體截面（N×S） |
例1：銅芯聚氯乙烯絕緣和護套，14芯A類導體1.5mm2截面銅帶屏蔽的控制電纜表示為：KVVP2 14×1.5（A）
例2：銅芯交聯聚乙烯絕緣和聚氯乙烯護套，14芯B類導體4.0mm2截面銅絲編織屏蔽控制電纜表示：KYJVP 14×4(B)
交貨長度
1、成圈長度為100m，成盤長度應不小于100m。
2、24芯及以下：允許長度不小于20m的短段電纜交貨，其數量應不超過交貨總長度的5%。
3、24芯以上：允許長度不小于20m的短段電纜交貨，其數量應不超過交貨總長度的10%。
4、允許根據雙方協議長交貨。長度計量誤差不超過±0.5%。
