WDZA-KYJY WDZB-KYJY WDZC-KYJY低煙無鹵控制電纜

一.適用范圍

WDZA-KYJY WDZB-KYJY WDZC-KYJY低煙無鹵控制電纜適用于交流額定電壓450/750V及以下控制、監控回路及保護線路等場合，特別適用于核電站、地鐵、劇院等安全系數要求高的重要場所。WDZA-KYJY,WDZB-KYJY,WDZC-KYJY清潔環保電纜在正常使用時，交聯聚乙烯絕緣電纜，導體長期允許工作溫度不超過 90 ℃，短路時（***長持續5秒），導體***高溫度不超過250℃。聚氯乙烯絕緣電纜，長期工作溫度不超過70℃，短路時（5秒內），不超過160℃。低于0℃敷設時，電纜須***予先加熱。

二.WDZA-KYJY WDZB-KYJY WDZC-KYJY低煙無鹵控制電纜產品型號名稱及規格

1、WDZA-KYJY WDZB-KYJY WDZC-KYJY清潔環保電纜型號名稱

型 號	名 稱
WDZA-KYJY WDZB-KYJY WDZC-KYJY	銅芯交聯聚乙烯絕緣聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜

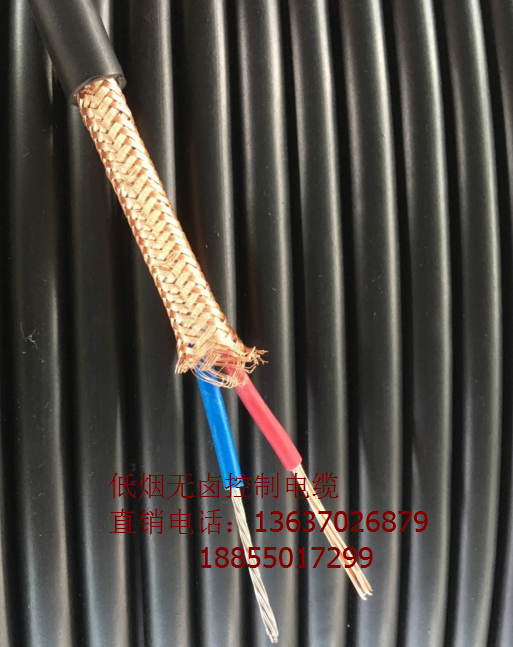

WDZA-KYJYP WDZB-KYJYP WDZC-KYJYP	銅芯交聯聚乙烯絕緣銅絲編織屏蔽聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜
WDZA-KYJYP2 WDZB-KYJYP2 WDZC-KYJYP2	銅芯交聯聚乙烯絕緣銅帶屏蔽聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜
WDZA-KYJYP3 WDZB-KYJYP3 WDZC-KYJYP3	銅芯交聯聚乙烯絕緣銅塑復合帶屏蔽聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜
WDZA-KYJYP23 WDZB-KYJYP23 WDZC-KYJYP23	銅芯交聯聚乙烯絕緣鋼帶鎧裝無鹵低煙A（B、C）類阻燃控制電纜

2）WDZA-KYJY WDZB-KYJY WDZC-KYJY低煙無鹵控制電纜型號規格

型號	額定 電壓	標稱截面mm
		0.75	1.0	1.5	2.5	4	6	10
		芯數
WDZA-KYJY WDZB-KYJY WDZC-KYJY	0.6/1	2~61				2~14		2~10
WDZA-KYJYP2 WDZB-KYJYP2 WDZC-KYJYP2						4~14		4~10
WDZA-KYJY23 WDZB-KYJY23 WDZC-KYJY23 WDZA-KYJYP2/23 WDZB-KYJYP2/23 WDZC-KYJYP2/23 WDZA-KYJYP3/23 WDZB-KYJYP3/23 WDZC-KYJYP3/23		6~61				4~14		4~10

三.WDZA-KYJY,WDZB-KYJY,WDZC-KYJY低煙無鹵控制電纜技術參數
導體直流電阻見表3

標稱截面mm2	0.75	1	1.5	2.5	4	6	10
20℃時導體直流電阻 ≤ Ω/Km	24.5	18.1	12.1	7.41	4.61	3.08	1.83

四.交貨長度

交貨電纜單根長度不小于100m，允許長度不小于20m的短段電纜交貨，其數量不超過交貨長度的10%；

根據雙方協議，允許任何長度的電纜交貨；

長度計量誤差不超過±5%。
