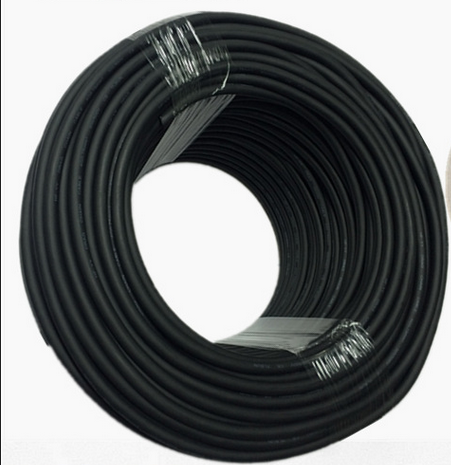

低煙無鹵控制電纜WDZ-KYY-7*1.5mm2

低煙無鹵控制電纜WDZ-KYY-7*1.5mm2敷設在室內、電纜溝、管道、等固定需要屏蔽的場合。控制、監控回路及保護線路，電器儀表、配電裝置的信號傳輸、控制與測量的使用。（如計量測試、信號顯示、自測遙測、計算機聯網、報警等傳輸信號的控制系統)。

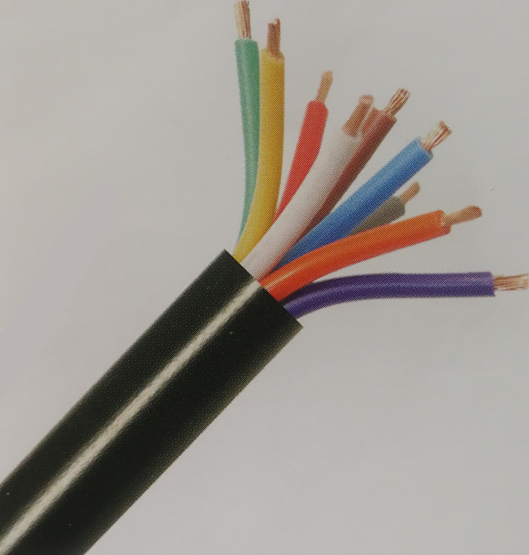

一. 低煙無鹵控制電纜WDZ-KYY-7*1.5mm2產品結構：

導線：導體符合GB/T3956第1種和第2種絞合導體

絕緣：固定敷設用硬結構電纜PVC/A型聚氯乙烯絕緣

顏色代碼:絕緣線芯(五芯以上）采用黑色數字白色號碼編號時，由內層到外層從1始,按自然數序順時針方向排列。帶有黃綠組合絕緣線芯放在***外層

芯線結構:允許填滿芯線之間的空隙,成纜允許并包有隔離層(PP帶或無紡布包裹).但不會粘連絕緣線芯

屏蔽編織:編織用圓銅線或鍍錫圓銅線

護套顏色:ST1聚氯乙烯護套黑色(RAL9005)或灰色(RAL7001)

應用標準:GB9330.2

 二.低煙無鹵控制電纜WDZ-KYY-7*1.5mm2技術參數：

額定電壓：U0/U 450/750V

測試電壓：絕緣厚度≤0.6mm:2000V,絕緣厚度≥0.6mm:2500V 外被測試:3000V

***小彎曲半徑  固定敷設：-10℃至+70℃

移動安裝：-5℃至+70℃

抗輻射強度：8×107cJ/kg

阻燃性：通過GB/T18380阻燃測試

耐化學性：參見耐化學性附表

三.WDZ-KYY-7*1.5mm2低煙無鹵控制電纜主要技術指標

1.電纜應經受環境溫度下工頻電壓試驗3kV，5min不擊穿

2.電纜的透光率應符合下表

電纜外徑　D（mm）透光率（%）≥電纜外徑　D（mm）透光率（%）≥D>40705<D≤105010<D≤4060D≥540

3.電纜的不延燃性（阻燃特性）:應通過GB12666.5-90中B類成束燃燒試驗。單根電線電纜垂直燃燒試驗應通過GB12666.2-90

4.鹵酸氣體釋放量，符合IEC754-1

5.燃燒氣體的PH值和導電率，符合IEC754-2　PH≥4.3　電導率≤10μS/mm

四、型號名稱

型號	名稱
WDZ－KYY	銅芯低煙無鹵阻燃聚烯烴絕緣和護套控制電纜
WDZ－KYYR	銅芯低煙無鹵阻燃聚烯烴絕緣和護套控制軟電纜
WDZ－KYYP	銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽控制電纜
WDZ－KYYRP	銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽控制軟電纜
WDZ－KYYP2	銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅帶屏蔽控制電纜
WDZ－KYYRP2	銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅帶屏蔽控制軟電纜
WDZ－KYY-22	銅芯低煙無鹵阻燃聚烯烴絕緣和護套鋼帶鎧裝控制電纜
WDZ－KYYP22	銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽鋼帶鎧裝控制電纜
WDZ－KYYP2-22	銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅帶屏蔽鋼帶鎧裝控制電纜
注：基本型號中絕緣和護套還有YDJ低煙無鹵阻燃交聯聚烯烴
