WDZ-DCYJ-125低煙無鹵機車電纜

一、適用范圍

WDZ-DCYJ-125低煙無鹵機車電纜產品主要適用于交流額定電壓3kV及以下的鐵路機車車輛的電能傳輸，具有優異的耐寒、耐油、耐紫外線和低煙無鹵以及高阻燃等特性。

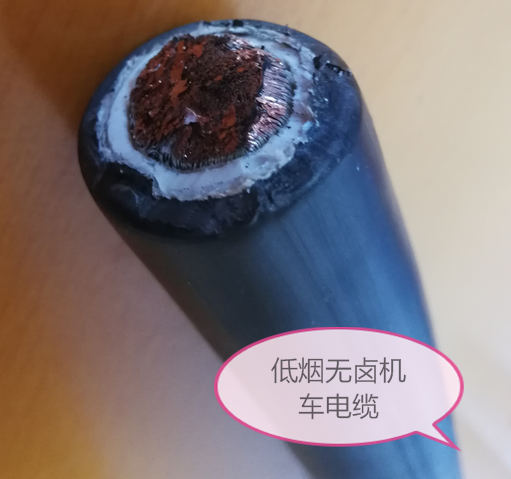

二、WDZ-DCYJ-125低煙無鹵機車電纜（電線產品結構示意圖）

　

三、WDZ-DCYJ-125低煙無鹵機車電纜（電線使用特性）

1、額定電壓U0/U為500V、750V、1kV、1.5kV和3kV。直流額定電壓為交流額定電壓的1.5倍。

2、電纜長期允許工作溫度為：WDZ-DCYJ-125，WDZ-DCYJ/B-125產品為125℃；WDZ-DCYJ/B-150產品為150℃。

3、電纜zui低使用環境溫度： WDZ-DCYJ-125產品應不低于-40℃；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150產品應不低于-60℃。

4、電纜敷設的允許彎曲半徑：

電纜外徑（D）為20mm及以下時應不小于3D。

電纜外徑（D）為20mm以上時應不小于5D。

5、WDZ-DCYJ-125 型電纜可在油料污染的環境使用；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150 型電纜允許在有各類油脂污染和非高濃度酸堿污染的惡劣環境使用。

四、交聯聚烯烴絕緣鐵路機車車輛用電纜（電線電纜的型號及規格

　　　 1、電纜的型號見表1電纜型號及名稱

序號	型號	額定電壓	名稱
1	WDZ-DCYJ-125	500V、750V、1kV、1.5kV、3kV	銅芯耐熱125℃交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜
2	WDZ-DCYJ/B-125	750V	銅芯耐熱125℃高強度薄壁交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜
3	WDZ-DCYJ/B-150	750V	銅芯耐熱150℃高強度薄壁交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜

　

2、電纜規格見表2

表2 電纜的規格

序號	型號	額定電壓	規 格mm2
1	WDZ-DCYJ-125	500V	1，1.5，2.5，4
2	WDZ-DCYJ-125	750V，1.5kV，3kV	0.75，1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300
3	WDZ-DCYJ/B-125	750V	0.5，0.75，1，1.2，1.5，2.0，2.5，4，6

五、WDZ-DCYJ-125低煙無鹵機車電纜代號名稱和含義見表3

表3 代號的名稱及含義

項目	代號	說明
系列代號	DC	機車車輛用電纜（電線）
產品特性	WDZ	無鹵低煙阻燃
絕緣材料	YJ	交聯聚烯烴
絕緣特性	B	高強度薄壁絕緣
耐熱特性	125	耐熱125℃
	150	耐熱150℃

六、WDZ-DCYJ-125低煙無鹵機車電纜主要技術特點

1、成品電纜導體直流電阻符合GB/T 3956-1983的有關規定。

2、 20℃時絕緣電阻：額定電壓3kV級WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜應不小于1010Ω.km。

3、成品電纜經受如下表4交流電壓試驗不擊穿：

表4 交流電壓試驗

額定電壓	500V	750V，1kV	1.5kV	3kV
交流電壓試驗	2   kV/15min	3.5kV/15min	6kV/15min	12kV/15min

4、WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜的燃燒時釋出氣體試驗:鹵素氣體總量5mg/g；pH值≥4.3；導電率≤10μS/mm。

5、WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜均應通過GB/T 18380.1-2001所規定的單根垂直燃燒試驗。

七、電纜基本結構參數如下表5

表5 電纜結構參數

型號	導體標稱截面mm2	導體結構根數/單線直徑mm	絕緣標稱厚度mm	電纜外徑mm
				標稱值	zui大值
WDZ-DCYJ-125 500V	1	32/0.20	0.4	2.2	2.3
	1.5	48/0.20	0.5	2.7	2.8
	2.5	77/0.20	0.5	3.1	3.2
	4	126/0.20	0.5	3.8	3.9
WDZ-DCYJ-125 750V	0.75	24/0.20	0.8	2.73	3.00
	1	32/0.20	0.8	3.02	3.30
	1.5	48/0.20	0.8	3.2	3.6
	2.5	77/0.20	0.8	3.65	4.20
	4	126/0.20	0.8	4.52	5.0
	6	189/0.20	0.8	5.2	5.7
	10	322/0.20	1.2	7.1	7.7
	16	513/0.20	1.2	8.3	9.0
	25	798/0.20	1.2	9.7	10.5
	35	1121/0.20	1.2	10.9	11.8
	50	703/0.30	1.4	12.9	13.9
	70	999/0.30	1.6	15.3	16.5
	95	1332/0.30	1.6	17.2	18.6
	120	1702/0.30	1.8	19.4	21.0
	150	2109/0.30	2	21.7	23.4
	185	1443/0.40	2	23.6	25.5
	240	1924/0.40	2.2	27.2	29.4
	300	2368/0.40	2.2	29.7	32.0
WDZ-DCYJ-125 1.5kV	0.75	24/0.20	1.2	3.53	3.9
	1	32/0.20	1.2	3.7	4.1
	1.5	48/0.20	1.2	4.0	4.4
	2.5	77/0.20	1.2	4.5	5.0
	4	126/0.20	1.2	5.35	5.9
	6	189/0.20	1.2	6.0	6.6
	10	322/0.20	1.4	7.5	8.1
	16	513/0.20	1.4	8.7	9.4
	25	798/0.20	1.4	10.1	10.9
	35	1121/0.20	1.4	11.3	12.2
	50	703/0.30	1.6	13.3	14.4
	70	999/0.30	1.8	15.7	17.0
	95	1332/0.30	2	18.0	19.4
	120	1702/0.30	2.2	19.6	21.4
	150	2109/0.30	2.4	22.5	24.2
	185	1443/0.40	2.4	24.4	26.3
	240	1924/0.40	2.6	28.0	30.2
	300	2368/0.40	2.6	30.5	32.8
WDZ-DCYJ-125 3kV	0.75	24/0.20	1.4	3.93	4.3
	1	32/0.20	1.4	4.1	4.5
	1.5	48/0.20	1.4	4.4	4.8
	2.5	77/0.20	1.4	4.85	5.3
	4	126/0.20	1.4	5.75	6.3
	6	189/0.20	1.4	6.38	7.0
	10	322/0.20	1.6	7.9	8.5
	16	513/0.20	1.6	9.1	9.8
	25	798/0.20	1.6	10.5	11.3
	35	1121/0.20	1.6	11.7	12.6
	50	703/0.30	2	14.1	15.2
	70	999/0.30	2	16.1	17.4
	95	1332/0.30	2.2	18.4	19.8
	120	1702/0.30	2.4	20.2	21.8
	150	2109/0.30	2.6	22.9	24.6
	185	1443/0.40	2.6	24.8	26.8
	240	1924/0.40	2.8	28.4	30.6
	300	2368/0.40	2.8	30.9	33.4
WDZ-DCYJ/B-125 750V	0.5	19/0.18	0.25	1.40	1.50
	0.75	19/0.23	0.25	1.65	1.75
	1	19/0.26	0.25	1.80	1.85
	1.2	19/0.28	0.25	1.90	2.00
	1.5	19/0.32	0.25	2.10	2.15
	2.0	19/0.37	0.25	2.35	2.45
	2.5	19/0.41	0.25	2.55	2.65
	4	19/0.52	0.25	3.10	3.20
	6	19/0.64	0.3	3.80	3.85

八、電纜交貨長度

1、成品電纜應成盤或成圈交貨，卷繞整齊，妥善包裝。長度誤差應不超過±0.5％。

2、根據雙方協議，允許任何長度的電纜交貨。
