公司主營產品：低煙無鹵電纜,硅橡膠電纜     電 話：13637026879
  • 產品名稱：低煙無鹵電線電纜WDZB-YJV23
  • 添加時間：2018-06-11 20:13:38
  • 推薦度：
  •
介紹：

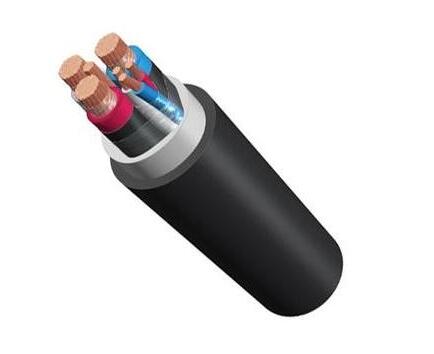

低煙無鹵電線電纜WDZB-YJV23

產品說明：

一.低煙無鹵電線電纜WDZB-YJV23執行標準

低煙無鹵電線電纜WDZB-YJV23 按GB/T12706.2.3-2008和GB/T19666-2005設計制造，其中無鹵性能符合GB/T17560.2-1998的規定，低煙性能符合GB/T1751.2-1998的規定

二．低煙無鹵電線電纜WDZB-YJV23 使用特征

電纜導體允許長期工作溫度不大于90℃。

電線短路時（持續時間不超過5S）溫度不超過250℃。

三．低煙無鹵電線電纜WDZB-YJV23 主要用途

低煙無鹵電纜WDZB-YJV23電纜主要用于高層建筑、地下鐵路、艦船、海上石油平臺、電信、計算機等人員密集、空間相對封閉、重要設施等的輸配電線路。

四．低煙無鹵電線電纜WDZB-YJV23 技術要求

成品電纜符合一般要求外還應：無鹵性能PH加權值≥4.3，電導率加權值≤10us/mm，低煙性能***小透光率≥60%

五、型號及規格

1、電纜的型號如表1.

表1 電纜的型號及名稱

規

格

范

圍

型號

名稱

銅芯

鋁芯

WDZ-YJV

WDZ-YJLV

交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃電力電纜

WDZ-YJV23

WDZ-YJLV23

交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃電力電纜

WDZA-YJV

WDZA-YJLV

交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃A類電力電纜

WDZA-YJV23

WDZA-YJLV23

交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃A類電力電纜

WDZB-YJV

WDZB-YJLV

交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃B類電力電纜

WDZB-YJV23

WDZB-YJLV23

交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃B類電力電纜

WDZC-YJV

WDZC-YJLV

交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃C類電力電纜

WDZC-YJV23

WDZC-YJLV23

交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃C類電力電纜























型      號

名      稱

銅  芯

鋁  芯

WDZ-YJY

WDZ-YJLY

交聯聚乙烯絕緣無鹵低煙聚烯烴護套阻燃電力電纜

WDZ-YJYR


交聯聚乙烯絕緣無鹵低煙聚烯烴護套阻燃軟電力電纜

WDZ-YJY23

WDZ-YJLY23

交聯聚乙烯絕緣鋼帶鎧裝無鹵低煙聚烯烴護套阻燃電力電纜

WDZ-YJY33

WDZ-YJLY33

交聯聚乙烯絕緣細鋼絲鎧裝無鹵低煙聚烯烴護套阻燃電力電纜

WDZ-YJY43

WDZ-YJLY33

交聯聚乙烯絕緣粗鋼絲無鹵低煙聚烯烴護套阻燃耐火電力電纜

WDZN-YJY

WDZ-YJLY43

交聯聚乙烯絕緣粗鋼絲無鹵低煙聚烯烴護套阻燃耐火電力電纜

WDZN-YJYR

WDZN-YJYR

交聯聚乙烯絕緣無鹵低煙聚烯烴護套阻燃耐火電力電纜

WDZN-YJY23


交聯聚乙烯絕緣無鹵低煙聚烯烴護套阻燃耐火軟電力電纜

WDZN-YJY33


聯聚乙烯絕緣細鋼絲鎧裝無鹵低煙聚烯烴護套阻燃耐火電力電纜

WDZN-YJY43


交聯聚乙烯絕緣粗鋼絲鎧裝無鹵低煙聚烯烴護套阻燃耐火電力電纜

注：1、阻燃型電纜可根據用戶需求生產A、B、C、三類，在其型號前分別加“WDZA-"“WDZB-"“WDZ-"，其中“WDZC-"、 “WDZR-"與“WDZ-"相同。

注：2、耐火型電纜可根據用戶需求生產A、B、二類，在其型號前分別加“WDZNA-" “WDNB-"，其中“WDZCN-"、“ WDZRN-"與“WDZN-"相同。

注：3、表中“YJY"與“YJE"相同,即“WDZ-YJE" 與“WDZ-YJY"相同、“WDZ-YJEY23" 與“WDZ-YJLY23"  相同,產品名稱與性能均一致。

注：4、軟結構電纜用“R"表示，如“WDZ-YJYR"、“WDZN-YJYR"。


2、電纜的規格如表2.


表2 電纜的規格(3kV以下)

型    號

額定

電壓

kV

芯     數

銅  芯

鋁  芯

1

2

3

3+1

4

3+2

4+1

5

標稱截面mm2

WDZ-YJY

WDZ-YJLY





0.6

/1


1.8

/3


1.5～800

2.5～630

1.5～500

1.5～500

1.5～400

1.5～400

1.5～300

1.5～300

WDZ-YJYR


1.5～500

2.5～500

1.5～500

1.5～500

1.5～400

1.5～400

1.5～300

1.5～300

WDZ-YJY23

WDZ-YJLY23


4～630

2.5～500

1.5～500

4～400

4～400

1.5～400

1.5～300

WDZ-YJY33

WDZ-YJLY33

10～800

2.5～630

4～500

1.5～500

4～400

4～400

1.5～400

1.5～300

WDZ-YJY43

WDZ-YJLY43

25～800

25～630

25～500

25～500

25～400

25～400

25～400

25～300

WDZN-YJY


1.5～800

1.5～630

1.5～500

1.5～500

1.5～400

1.5～400

1.5～400

1.5～300

WDZN-YJYR


1.5～500

1.5～500

1.5～500

1.5～500

1.5～400

1.5～400

1.5～400

1.5～300

WDZN-YJY23



2.5～630

2.5～500

1.5～500

1.5～400

1.5～400

1.5～400

1.5～300

WDZN-YJY33


10～800

4～630

4～500

2.5～500

2.5～400

1.5～400

1.5～400

4～300

WDZN-YJY43



50～800

25～630

25～800

25～500

25～400

25～400

25～400

25～300

注：單芯電纜鎧裝應采用非磁性材料或采用磁損耗結構。

 五、低煙無鹵電線電纜WDZB-YJV23 技術要求

1、電纜的阻燃性能根據用戶需求，應滿足GB/T 19666-2005規定的A類、B類或C類的要求。

2、電纜的耐火性能更具用戶需求，應滿足GB/T 19666-2005規定的要求。

3、電纜的低煙性能，其透光率應不小于60%.

4、電纜的無鹵性能，其PH值應不小于4.3，電導率不超過10μs/mm。

5、如用戶對電纜的阻燃性能和耐火性能無特殊要求，則阻燃電纜的阻燃性能按C類進行，耐火型電纜的耐火性能按B類進行。

6、絕緣、護套機械物理性能見表3.

表3 物理性能

試 驗 項 目

單   位

性  能  要 求

絕緣

護套

老化前

抗張強度   ***小

N/mm2

12.2

9

斷裂伸長率       ***小

%

200

125

烘箱老化后

溫度

℃

135±3

100±2

持續時間

h

168

168

抗張強度變化率   ***大

%

±25


抗張強度         ***小

N/mm2


9

斷裂伸長率變化率 ***大

%

±20


斷裂伸長率       ***小

%


110

熱延伸試驗

空氣溫度

℃

200±3


載荷時間

min

15


機械拉力

N/mm2

0.2


載荷下***大伸長率

%

175


冷卻后***大長久變形

%

15


吸水試驗（重量法）

溫度

℃

85±2

85±2

持續時間

d

14

14

***大重量變化

mg/cm2

1

25

收縮實驗

溫度

℃

130


持續時間

h

1


***大允許收縮率

%

4


烘箱中失重試驗

溫度

℃


100±2

持續時間

h


168

***大允許失重

mg/cm2


0.5

7、導體直流電阻見表4。

表4 直流電阻

標稱截面mm2

1.5

2.5

4

6

10

16

25

導線直流電阻20℃（Ω/km）

銅

12.1

7.41

4.61

3.08

1.83

1.15

0.727

鋁


12.1

7.41

4.61

3.08

1.91

1.20

標稱截面mm2

35

50

70

95

120

150

185

導線直流電阻20℃（Ω/km）

銅

0.524

0.387

0.268

0.193

0.153

0.124

0.0991

鋁

0.868

0.641

0.443

0.320

0.253

0.206

0.164

標稱截面mm2

240

300

400

500

630

800

1000

導線直流電阻20℃（Ω/km）

銅

0.0754

0.0601

0.0470

0.0366

0.0283

0.0221

0.0176

鋁

0.125

0.100

0.0778

0.0605

0.0469

0.0367

0.0291

六、特殊性能試驗如表5。

表5  特殊性能試驗

試驗項目

試驗類型

試驗方法

WDZ-型

WDZN-型

阻燃性能

T

T

GB/T 18380.3-2001

耐火性能

/

T

GB/T 19216.21-2003

低煙性能

T

T

GB/T 17651.2-1998

無鹵性能

T

T

GB/T 17650.2-1998

七、電纜交貨長度

1、成品電纜應成盤交貨，允許重量不超過80kg的短段電纜成圈包裝。

2、根據雙方協議，允許任何長度的電纜交貨。
