- 產品名稱：WDZ-SYY低煙無鹵電纜
- 添加時間：2020-01-28 10:41:49
- 推薦度：

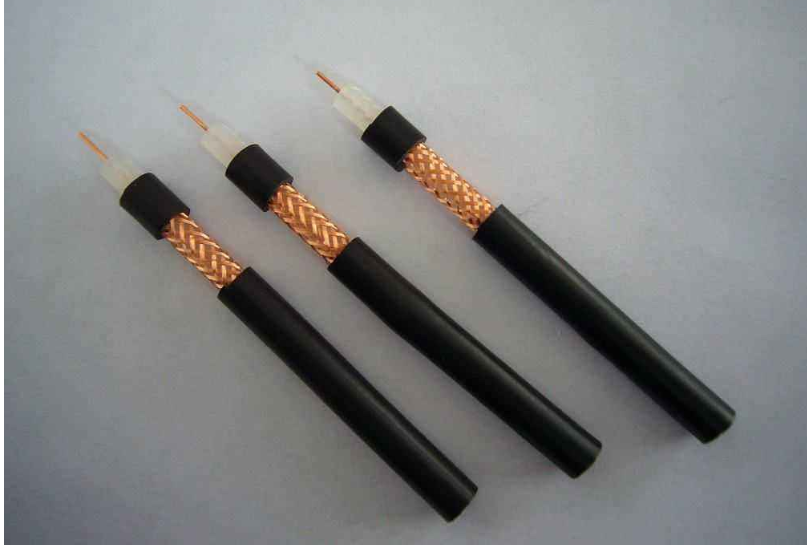

WDZ-SYY低煙無鹵電纜
WDZ-SYY低煙無鹵電纜的詳細介紹：
WDZ-SYY低煙無鹵電纜執(zhí)行標準：GB/T14864-93
2:產品型號：WDZ-SYY WDZ-SYY23
3:導體裸銅
4:絕緣為實心聚乙烯
5:裸銅絲、鍍鋅銅絲編織屏蔽
6：低煙無鹵聚乙烯外護套
WDZ-SYY低煙無鹵電纜使用特性
WDZ-SYY低煙無鹵電纜適用于監(jiān)控回路及保護線路等場合。特別是在高層建筑、煤礦、地鐵、電廠、核電站、化工特殊部門和場合要求使用低煙無鹵阻燃電纜。導體的長期使用允許工作溫度為70℃，敷設應不小于0℃,其允許彎曲半徑；無鎧裝層的電纜應不小于電纜外徑的6倍，有鎧裝層或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍，有屏蔽結構的軟電纜應不小于電纜外徑的6倍。
WDZ-SYY低煙無鹵電纜及其他同軸電纜電氣性能：
型號 | 內導體材料 外徑mm | 絕緣材料 外徑mm | 外導體材料 覆蓋密度 | 護套材料 外徑mm | 特性 阻抗Ω | 絕緣電阻不 小于MΩ.km | 衰減常數 | |
MHz | db/100m | |||||||
SYV75-2-1 |
裸銅線1/0.34
|
2.02
|
單層銅線 屏蔽90%
|
3.30
|
75 | 5000 |
1 4 10 30 78 200 |
2.1 4.3 6.8 11.0 18.5 30.0 |
SYV75-2-1*2 | 5000 | |||||||
SYV75-2-1*8 | 5000 | |||||||
SYV75-2-1*2戶外 | 5000 | |||||||
SYV75-2-1*8戶外 | 5000 | |||||||
SYV75-2-2 | 裸銅線1/0.34 | 2.02 | 雙層屏蔽95% | 4.00 | 5000 | |||
SYV75-2-2*2 | 裸銅線1/0.34 | 2.02 | 雙層屏蔽95% | 4.00 | 5000 | |||
SYV75-2-2*8 | 裸銅線1/0.34 | 2.02 | 雙層屏蔽95% | 4.00 | 5000 | |||
SYV75-2-2*2 戶外 | 裸銅線1/0.34 | 2.02 | 雙層屏蔽95% | 4.00 | 5000 | |||
SYV75-2-2*8 戶外 | 裸銅線1/0.34 | 2.02 | 雙層屏蔽95% | 4.00 | 5000 | |||
SYV75-2-3 | 裸銅線1/0.34 | 2.02 | 三層屏蔽95% | 4.15 | 5000 | |||
SYV75-3-1 | 裸銅線1/0.50 | 3.00 | 單層屏蔽90% | 5.00 | 5000 | 1 4 30 | 2.0 4.0 13.0 | |
SYV75-3-2 | 裸銅線1/0.50 | 3.00 | 雙層屏蔽95% | 5.50 | 5000 | |||
SYV75-3-3 | 裸銅線1/0.50 | 3.00 | 三層屏蔽95% | 7.00 | 5000 | |||
SYV75-4-1（R） | 裸銅線7/0.21 | 3.70 | 單層屏蔽90% | 6.00 | 5000 | 1 30 | 1.5 12.0 | |
SYV75-4-2 | 裸銅線1/0.60 | 3.70 | 雙層屏蔽95% | 6.80 | 5000 | |||
WDZ-SYY75-5-1 | 裸銅線1/0.75 | 4.80 | 單層屏蔽90% | 7.10 | 5000 | 1 30 200 | 1.0 2.0 15.0 | |
WDZ-SYY 75-5-1（R） | 裸銅線7/0.26 | 4.80 | 單層屏蔽90% | 7.10 | 5000 | |||
WDZ-SYY 75-5-2 | 裸銅線1/0.75 | 4.80 | 雙層屏蔽95% | 8.15 | 5000 | |||
WDZ-SYY 50-2-1（R） | 裸銅線7/0.16 | 1.50 | 單層屏蔽90% | 2.80 |
50 | 5000 |
200 |
45.0 |
WDZ-SYY 50-2-2（R） | 鍍錫線7/0.15 | 1.55 | 雙層鍍錫線95% | 4.50 | 5000 | |||
WDZ-SYY 50-2-2 | 裸銅線1/0.68 | 2.20 | 雙層屏蔽95% | 4.00 | 5000 | |||
WDZ-SYY 50-3-1 | 裸銅線7/0.32 | 2.95 | 單層屏蔽90% | 5.00 | 5000 | 200 | 22.0 | |
WDZ-SYY 50-5-1 | 裸銅線1/1.40 | 4.80 | 單層屏蔽90% | 7.20 | 5000 | 200 | 15.0 | |
1.5C-2V | 鍍錫線1/0.25 | 1.45 | 單層銅線95% | 2.50 |
75
| 5000 |
1 4 10 |
2.84 5.70 9.6 |
1.5C-2V*2 | 鍍錫線1/0.25 | 1.45 | 單層銅線95% | 2.50 | 5000 | |||
1.5C-2V*8 | 鍍錫線1/0.25 | 1.45 | 單層銅線95% | 2.50 | 5000 | |||
1.5C-QEV | 裸銅線1/0.26 | 1.60 | 鍍錫銅線95% | 2.90 | 75 | 5000 | ||
1.5C-QEV*8 | ||||||||
2.5C-2V | 裸銅線1/0.40 | 2.4 | 單層銅線95% | 4.00 | 75 | 5000 | 4 | 3.3 |
3.5C-2V | 裸銅線1/0.50 | 3.1 | 單層銅線95% | 5.30 | 75 | 5000 | 1 4 | 1.25 2.60 |
3.5C-2V-2 | 雙層銅線95% | 5.90 | ||||||
5C-2V | 裸銅線1/0.80 | 5.1 | 單層銅線95% | 7.80 | 75 | 5000 | 1 4 | 0.85 1.70 |
5C-2V-2 | 裸銅線1/0.80 | 5.1 | 雙層銅線95% | 8.50 | 75 | 5000 | ||
SFYV-75-2-1 （3.2） | 鍍銀線1/0.31 | F46 PE1.9 | 單層銅線95% | 3.20 | 75 | 5000 | 2 | 3.5 |
SFYV-75-2-1 （3.6） | 鍍銀線1/0.34 | F46 PE2.1 | 單層銅線95% | 3.6 | 75 | 5000 | 2 | 3.0 |
SFYV75-1-1 | 鍍銀線1/0.25 | F46 PE1.45 | 單層銅線95% | 2.50 | 75 | 5000 | 2 | 4 |
同軸電纜的使用條件
使用溫度：-50°C～ 85°C，敷設溫度：-15°C，運輸、儲存溫度-25°C～ 65°C，使用濕度90%以下（35°C），大氣壓：70-106kpa
