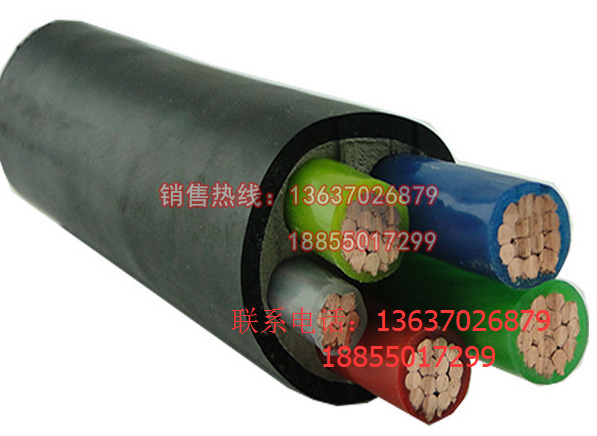

NH-VV  NH-VV22耐火低壓電力電纜

    產品用途：NH-VV  NH-VV22耐火低壓電力電纜主要特點是不易著火或著火后火焰蔓廷較慢并能控制，在一定范圍內，它可避免電線電纜著火燃燒而造成的重大災害，減小損失。按電纜的阻燃水平，阻燃電纜分為A類、B類、C類三級，其中A類阻燃性能優。阻燃電線電纜適用于電纜敷設程度較高的火電站、核電站、大型式礦企業、高層建筑、地鐵、地下隧道、船舶和海上石油鉆井井平臺等場所。

適用范圍：NH-VV  NH-VV22耐火低壓電力電纜適用于工頻額定電壓0.6/1KV及以下配電線路或工業裝置中有耐火要求的固定敷設場所使用。

NH-VV  NH-VV22耐火低壓電力電纜使用特性：

1、工頻額定電壓Uo/U：0.6/1KV

2、電纜掉體的***高允許長期工作溫度70℃/90℃

3、短路時（***長持續時間不長過5S）電纜導體***高允許溫度PVC：導體截面≤300mm2-160℃/140℃

4、電纜彎曲半徑：多芯電纜不小于電纜外徑的15倍，單芯電纜不小于電纜外徑的20倍。

在空氣中敷設：

1、單芯電纜平行敷設時中心距離，185mm2及以下為電纜直徑的2倍，240mm2及以上為90mm。

2、周圍環境溫度：40oC。

3、導電線芯***高允許工作溫度：90oC

4、不同環境溫度下載流量的校正系數(見表)

直埋敷設：

1、單芯電纜不接觸敷設時，中心距離為電纜直徑的2倍。

2、土壤溫度：25oC

3、導電線芯***高允許工作溫度：90oC

4、土壤熱阻系數：1.0oC.m/W。

5、直埋深度：≥0.7M。

6、基礎為硬基，電纜上有蓋板。

7、凡在0℃以下不得在戶外安裝電纜（在加溫情況下可安裝）

8、不同環境溫度下載流量的校正系數(見表)

環境溫度 20oC 25oC 30oC 35oC 40oC 45oC

校正系數(空氣中) 1.29 1.22 1.15 1.08 1 0.91

校正系數(土壤中) 1.04 1 0.96 0.92 0.87 -

1、 NH-VV  NH-VV22耐火低壓電力電纜型號和規格

電纜型號如表1

型號 名稱

NH—VV 聚氯乙烯絕緣和護套耐火電力電纜

NH-VV22 聚氯乙烯絕緣和護套鋼帶鎧裝耐火電力電纜

注：單芯用于交流系統，采用鋁帶鎧裝

 聚氯乙烯絕緣護套耐火電力電纜電纜規格如表2

型號 芯數 導電線芯標稱截面（mm2）

NH-VV 1 1.5-300

NH-VV22 10-180

NH-VV 2 1.5-185

NH-VV22 4-185

NH-VV 3 1.5-240

NH-VV22 2.5-240

NH-VV 4 2.5-240

NH-VV22 2.5-150

NH-VV 3+1 4-240

NH-VV22 4-240

NH-VV 5 2.5-120

NH-VV22 2.5-120

產品功能：耐火電纜的主要特點是電纜除了能在正常的工作條件下傳輸電力外，還可在燃燒狀況下仍能保持一定時間的安全運行，以保證火災情況下救火和員撤離正常進行。根據耐火電纜不同的耐火水平，耐火電纜分成A類及B類二個級別。根據不同的使用要求，可選擇不******別的耐火電纜。

產品參數：

導體標稱截面 絕緣厚度 護套厚度 電纜近似外徑  NH-VV

NH-VV22 電纜近似重量NH-VV

NH-VV22 導體直流電阻 試驗電壓 電纜載流量

在空氣中 直埋土壤中

mm 2 mm mm mm kg/km Ω/km KV A A

4×1.5 0.7 1.5 12.5 172 ≤ 12.1 3.5 21 26

4×2.5 0.7 1.5 13.5 222 ≤ 7.41 3.5 28 35

4×4 0.7 1.5 14.6 291 ≤ 4.61 3.5 37 46

4×6 0.7 1.5 16.5 411 ≤ 3.08 3.5 47 56

4×10 0.7 1.5 19.6 595 ≤ 1.83 3.5 64 76

4×16 0.7 2 22.2 852 ≤ 1.15 3.5 84 98

4×25 0.9 2 26.3 1288 ≤ 0.727 3.5 115 126

4×35 0.9 2 29.1 1699 ≤ 0.524 3.5 141 152

4×50 1 2 33.0 2257 ≤ 0.387 3.5 172 181

4×70 1.1 2 38.5 3191 ≤ 0.268 3.5 218 222

4×95 1.1 2.5 43.2 4291 ≤ 0.193 3.5 369 267

4×120 1.2 2.5 48.0 5387 ≤ 0.153 3.5 313 305

4×150 1.4 3 52.9 6597 ≤ 0.124 3.5 359 344

4×185 1.6 3 58.9 8228 ≤ 0.0991 3.5 405 383

4×240 1.7 3 66.1 10678 ≤ 0.0754 3.5 451 422

4×400 1.8 3.5 72.8 13273 ≤ 0.0601 3.5 497 461
