  • 產品名稱：電機引接線JHXG-1*25
  • 添加時間：2023-12-09 20:14:26
  • 推薦度：
  •
介紹：

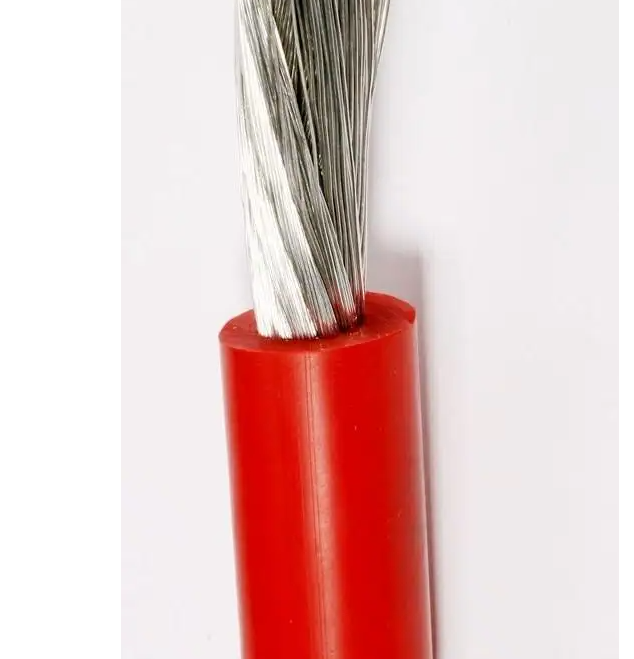

電機引接線JHXG-1*25

一：電機引接線JHXG-1*25適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫（高寒）環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。

二：電機引接線JHXG-1*25執行標準

電機引接線JHXG-1*25阻燃耐火特性試驗執行GB12666-90要求

三：電機引接線JHXG-1*25使用特性

1． 交流額定電壓：U0/U 0.6/1KV

***高工作溫度： 180℃

***低環境溫度：固定敷設-60℃

2．電機引接線JHXG-1*25安裝敷設溫度應不低于-25℃。

3． 電纜允許彎曲半徑：電纜***小為電纜外徑的10倍

四：基本型號及名稱

表1



型號

產品名稱

YGC

硅橡膠絕緣硅橡膠護套電力電纜

YGCR

硅橡膠絕緣硅橡膠護套移動用電力軟電纜

YGCP

硅橡膠絕緣硅橡膠護套銅編織屏蔽電力電纜

YGC22

硅橡膠絕緣硅橡膠護套鋼帶鎧裝電力電纜

JGG

硅橡膠絕緣硅橡膠護套安裝線

JGGR

硅橡膠絕緣硅橡膠護套移動用安裝軟線

JGGP

硅橡膠絕緣硅橡膠護套銅編織屏蔽安裝線

JHXG

硅橡膠絕緣電機引接線

備注：阻燃型硅橡膠電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。

五：代號名稱和含義

表2



代號

代號含義

Y

系列代號（移動軟電纜）

G

硅橡膠

C

重型

22

鋼帶鎧裝

P

銅編織屏蔽

R

多股絞合導體

J

電機引接線

六：電機引接線JHXG-1*25主要技術指標

1．成品電纜導體（R類）直流電阻（符合GB3956規定）參照附錄A表1和表2。

2．20℃時絕緣電阻不小于100MΩ/KM

3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。

七：JHXG硅橡膠絕緣電機引接線基本電纜規格及結構參數

線芯＊標稱截面（mm2）

導體結構

（根數＊直徑）

（B/R）

mm

電纜***大外徑

參考重量（kg/km）

YGC

JGGF

YGCR

JGGFR

YGCR

JGGFR

YGC22

JGG22

1＊1.5

19＊0.32/48＊0.20

3.2

3.5

27.5


1＊2.5

19＊0.41/51＊0.25

3.7

3.9

38.6


1＊4

19＊0.52/82＊0.25

4.6

5.2

55.5


1＊6

19＊0.65/123＊0.25

5.6

6.5

77.7


1＊10

48＊0.52/204＊0.25

7.2

7.8

132


1＊16

75＊0.52/323＊0.25

8.2

9.0

188


1＊25

108＊0.52/513＊0.25

10.2

11.0

312


1＊35

108＊0.65/722＊0.25

112

12.0

408


1＊50

10＊2.52/1026＊0.25

13.5

14.5

554


1＊70

19＊2.16/1406＊0.25

16.5

17.5

762


1＊95

19＊2.52/486＊0.50

19.0

20.5

1045


1＊120

24＊2.52/608＊0.50

20.0

22.0

1281


1＊150

30＊2.52/760＊0.50

21.0

24.2

1612


1＊185

37＊2.52/945＊0.50

25.0

28.0

1981


2＊2.5

7＊0.68/51＊0.25

10.5

11.2

158

272

2＊4

19＊0.52/82＊0.25

12

13.2

210

347

2＊6

19＊0.65/123＊0.25

14.0

15.3

263

407

2＊10

7＊1.37/204＊0.25

17.8

18.9

394

562

2＊16

7＊1.70/323＊0.25

20.0

21.2

540

724

2＊25

7＊2.15/513＊0.25

23.0

24.5

794

828

2＊35

7＊2.52/722＊0.25

25.7

26.3

1037

1037

2＊50

10＊2.52/1026＊0.25

26.0

27.5

1236

1385

2＊70

19＊2.16/1406＊0.25

27.0

28.9

1647

1792

2＊95

19＊2.52/486＊0.50

32.0

33.9

2189

2654

2＊120

24＊2.52/608＊0.50

45.0

48.0

2640

3180

2＊150

30＊2.52/760＊0.50

52.0

57.0

3280

3920

2＊185

37＊2.52/945＊0.50

60.0

65.0

4006

4768

3＊1.5

7＊0.52/48＊0.20

9.7

10.7

150

291

3＊2.5

7＊0.68/51＊0.25

11.7

12.2

196

342

3＊4

19＊0.52/82＊0.25

12.6

13.5

274

444

3＊6

19＊0.65/123＊0.25

14.8

16.2

350

531

3＊10

7＊1.37/204＊0.25

20.0

22.0

539

737

3＊16

7＊1.70/323＊0.25

22.0

24.5

740

972

3＊25

7＊2.15/513＊0.25

25.3

27.0

1139

1372

3＊35

7＊2.52/722＊0.25

28.0

31.5

1480

1729

3＊50

10＊2.52/1026＊0.25

32.0

37.5

1900

2405

3＊70

19＊2.16/1406＊0.25

41.0

50.0

4061

3087

3＊95

19＊2.52/486＊0.50

45.0

55.0

997

4003

3＊120

24＊2.52/608＊0.50

50.0

60.0

4060

4887

3＊150

30＊2.52/760＊0.50

60.0

65.0

5197

2995

3＊185

37＊2.52/945＊0.50

65.0

70.0

6279

7262

3＊4+1＊2.5

19＊0.52/82＊0.25

14.5

15.5

320

481

3＊6+1＊4

19＊0.65/123＊0.25

16.2

17.8

423

597

3＊10+1＊6

7＊1.37/204＊0.25

21.0

23.0

630

827

3＊16+1＊10

7＊1.70/323＊0.25

23.0

25.0

888

1255

3＊25+1＊16

7＊2.15/513＊0.25

27.0

29.0

1375

1578

3＊35+1＊16

7＊2.52/722＊0.25

32.3

35.0

1690

1927

3＊50+1＊25

10＊2.52/1026＊0.25

36.0

40.0

2175

2760

3＊70+1＊35

19＊2.16/1406＊0.25

40.0

44.0

2950

3546

3＊95+1＊50

19＊2.52/486＊0.50

46.0

52.0

3950

4670

24＊2.52/608＊0.50

51.0

55.0

4800

5745


3＊150+1＊70

30＊2.52/760＊0.50

56.0

60.0

5810

6862

3＊185+1＊95

37＊2.52/945＊0.50

66.0

70.0

7200

8394

4＊4

19＊0.52/82＊0.25

14.2

16.2

352

515

4＊6

19＊0.65/123＊0.25

17.1

19.0

450

629

4＊10

7＊1.37/204＊0.25

22.1

24.0

672

881

4＊16

7＊1.70/323＊0.25

24.5

26.5

952

1176

4＊25

7＊2.15/513＊0.25

27.0

31.5

1476

1673

4＊35

7＊2.52/722＊0.25

33.0

35.5

1876

2142

4＊50

10＊2.52/1026＊0.25

39.0

41.0

2392

2982

4＊70

19＊2.16/1406＊0.25

41.0

44.0

3300

3871

4＊95

19＊2.52/486＊0.50

47.0

50.0

4300

5094

4＊120

24＊2.52/608＊0.50

49.0

54.0

5380

6187

4＊150

30＊2.52/760＊0.50

56.0

60.0

6750

7596

4＊185

37＊2.52/945＊0.50

68.0

72.0

8190

9194
