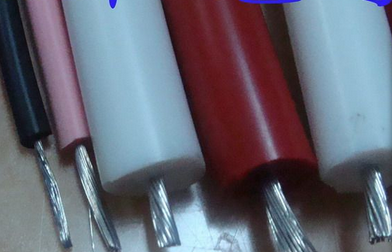

- 產(chǎn)品名稱：電機連接線JHXG-1140-1*2.5
- 添加時間：2023-12-10 10:08:10
- 推薦度：
JHXG-1140V硅橡膠電纜，JG500V 、 1000V 單芯 0.12 -120 mm 2 【JHXG-1140V硅橡膠電纜】JHXG、JG適用于交流額定電壓1140V及以下的絕緣電機和電器引接線，廣泛用于航海、國防、火車等大功率電機上。
JHXG-1140V硅橡膠電纜引接線的工作溫度：-60～180℃
JHXG-1140硅橡膠絕緣耐高溫高壓耐油線型用于交流額定電壓1140V及以下的F、H絕緣電機引接線廣泛應用于航海、國防、火車等大功率電機上。
標稱截面mm2 | 導體結(jié)構mm | 外徑mm | 標稱截面mm2 | 導體結(jié)構mm | 外徑mm |
0.75 | 24/0.20 | 3.4 | 16 | 126/0.40 | 9.2 |
1.0 | 32/0.20 | 3.6 | 25 | 196/0.40 | 11 |
1.5 | 30/0.25 | 3.8 | 35 | 276/0.40 | 13 |
2.5 | 49/0.25 | 4.7 | 50 | 396/0.40 | 15 |
4.0 | 56/0.30 | 5.5 | 70 | 360/0.50 | 17.3 |
6.0 | 84/0.30 | 6 | 95 | 475/0.50 | 20.1 |
10.0 | 84/0.40 | 7.6 | 120 | 608/0.50 | 25.5 |
JHXG-1140硅橡膠絕緣耐高溫高壓耐油線適用于電視接收機輸出變壓器鏈接高壓整流硅與顯像管高壓級，可用于其它電子儀器做高壓電極，
如高壓測試棒、電子打火器引線。長期工作溫度-60℃~+180℃。
型號 | 截面積 | 導體機構 | 電線***大外徑（mm） | |||||
5KV | 10KV | 15KV | 20KV | 25KV | 30KV | |||
AGG | 0.2 | 7/0.20 | 2.4-2.7 | 2.9-3.2 | 3.7-4.0 | 3.9-4.2 | 5.8-6.2 | 6.5-7.0 |
0.5 | 7/0.30 | 3.2 | 3.6 | 4.3 | 5.2 | 6.3 | 7.6 | |
1.0 | 19/0.26 | 4.1 | 4.5 | 5.2 | 6.0 | 7.1 | 8.5 |
型號 | 電壓等級 | 標稱橫截面積 | 絕緣厚度mm |
AGG | 5 | 0.2-0.5 | 1.0 |
12 | 0.2-2.5 | 1.3 | |
15 | 0.2-2.5 | 1.7 | |
20 | 0.2-2.5 | 1.8 | |
25 | 0.2-2.5 | 2.8 | |
30 | 0.2-2.5 | 3.2 | |
40 | 0.2-2.5 | 4.2 | |
50 | 0.2-2.5 | 5.5 | |
60 | 0.2-2.5 | 7.0 |
JHXG-1140硅橡膠絕緣耐高溫高壓耐油線用于交流額定電壓6000V、10000V及以下絕緣電器用引線。
