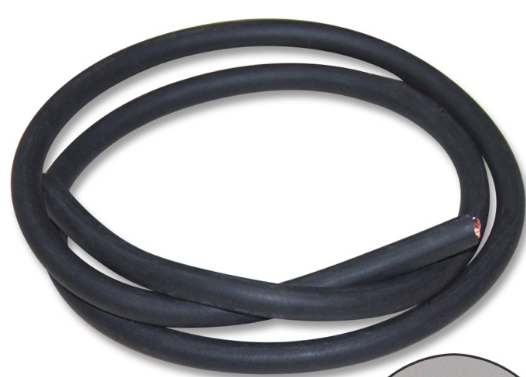

YH電焊機橡套軟電纜
YH電焊機橡套軟電纜產品執行標準：GB5013.6-1997 Q/12YJ3153-2000
YH電焊機橡套軟電纜產品用途：YH電焊機橡套軟電纜適用于二次側對地電壓交流200V和脈動直流峰值400V電焊機用二次側接線及連接電焊鉗用。
YH電焊機橡套軟電纜概述：YH電焊機橡套軟電纜是適用于電焊機二次側接線及連接電焊鉗的專用電纜,額定電壓交流不超過200V和脈動直流峰值400V。
結構為單線芯,采用多股軟導線復絞制成。導電線芯外面采用耐熱聚酯 薄膜絕緣帶繞包,***外層用橡皮制成的絕緣兼護
套做為保護層。
使用要求：
（1）電焊機電纜是在低電壓（***高電壓為200V）大電流的條件下工作,要求具有一定的耐熱性。
（2）電纜長期允許工作溫度不應超過65℃。
（3）電纜頻繁地移動，扭繞和施放,要求柔軟,彎曲性能好。
（4）在施放中易受到尖銳鋼鐵構件的刮、擦,故要求電纜絕緣抗撕、耐磨等機械性能良好。
（5）使用環境條件復雜,如日曬、水沸、接觸泥水、機油、酸堿液體等,要求有一定的耐氣候性和耐油、耐溶劑性。
（6）有時會碰到熱焊件,要求耐熱變形性好。
（7）經常移動,要求外徑小,重量輕。
由于對此種電纜電性能要求不高,且使用環境條件復雜,在結構上要求滿足各種復雜的環境因素是不適宜的。
使用時注意改善使用條件,防止外來破壞。
YH電焊機橡套軟電纜產品參數：
電焊機電纜型號：
型號 | 名稱 |
245IEC81（YH） | 橡套電焊機電纜 |
245IEC82（YHF） | 氯丁或其它相當?shù)暮铣蓮椥泽w橡套電焊機電纜 |
YH85℃ | 85℃級電焊機電纜 |
EH | 聚氯乙烯彈性體護套電焊機電纜（橘紅色和藍色） |
YH | 天然膠護套電焊機電纜 |
YHF | 氯丁或其它相當?shù)暮铣赡z彈性體護套電焊機電纜 |
YH電焊機橡套軟電纜規格：
導體標 | 導電線芯根數單線標稱直徑mm | 單層或組合護套的總厚度標稱值mm | 組合護套的外護套厚度標稱值mm | 平均外徑 | 20℃時導體電阻 | ||
限mm | 上限mm | 不鍍錫 | 鍍錫 | ||||
10 | 322/0.20 | 1.8 | 1.2 | 7.5 | 9.7 | 1.91 | 1.95 |
16 | 513/0.20 | 2.0 | 1.3 | 9.2 | 11.5 | 1.16 | 1.19 |
25 | 798/0.20 | 2.0 | 1.3 | 10.5 | 13.0 | 0.758 | 0.780 |
35 | 1121/0.20 | 2.0 | 1.3 | 11.5 | 14.5 | 0.536 | 0.552 |
50 | 1596/0.20 | 2.2 | 1.5 | 13.5 | 17.0 | 0.379 | 0.390 |
70 | 2214/0.20 | 2.4 | 1.6 | 15.0 | 19.5 | ||
