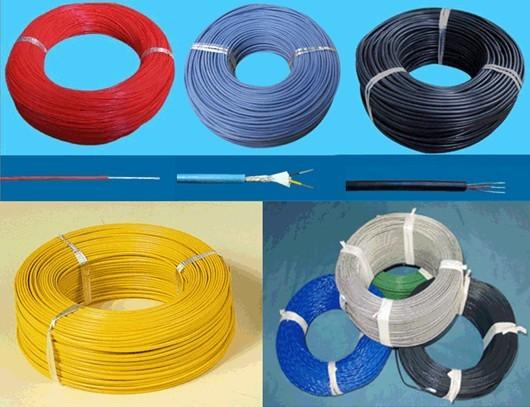

                                                    熱電偶用KX補償導線、KX補償電纜

執行標準:熱電偶用KX補償導線、KX補償電纜執行GB/T4989-94

 適用范圍

熱電偶用KX補償導線、KX補償電纜適用于分度號為S、R、K、E、N、E、T、J型各種熱電偶與溫度顯示儀表之間的電氣連接，廣泛用于電力、冶金、石油、化工等國防科研等部門熱工測溫自動化控制，具有線對屏蔽和總屏蔽的電纜，能有效地防止外界干擾，提高測溫精度。

阻燃補償電纜（導線）主要用于有防火要求較高的場合。該產品保持同電壓等級、同規格普通電纜所有的性能指標，如：較高的機械、物理性能，優良的電氣性能和耐化學腐蝕性能等，又具有阻燃特性，避免了由于電纜引起的火災的蔓延，減少了生命和財產的巨大損失。

低煙低鹵阻燃補償電纜（導線）除保持阻燃電纜的一般特性和電氣性能外還具有燃燒時發煙量少、氯化氫氣體釋放量小和低腐蝕性的特點。

低煙無鹵阻燃補償電纜（導線）除了能滿足阻燃電纜的使用要求外，還具有無鹵酸氣體釋出、發煙量少、產生腐蝕性氣體較少、阻燃性能好的特點。

氟塑料絕緣及護套補償電纜（導線）具有優良的耐熱、防腐、防酸堿、耐化學試劑、耐磨、耐油、耐老化和不燃燒性能。

硅橡膠護套補償電纜（導線）具有柔軟性。

本安型補償電纜（導線）還具有防爆特性，適用于化學和石油化學具有爆炸氣體和粉塵環境下的測控系統與本安電路。

熱電偶用KX補償導線、KX補償電纜使用特性

電纜導體的長期允許工作溫度：耐熱級不超過200℃、260℃。普通級不超70℃、90℃和105℃。

電纜的***低環境溫度：

氟塑料絕緣和護套補償電纜
固定敷設-60℃；非固定敷設-20℃。

聚氯乙烯塑料絕緣和護套補償電纜
固定敷設-40℃；非固定敷設-15℃。

硅橡膠護套電纜
固定敷設-60℃；非固定敷設-20℃。

推薦的允許彎曲半徑：

聚氯乙烯塑料絕緣和護套補償電纜無鎧裝層的電纜，應不小于電纜外徑的10倍；氟塑料絕緣和護套補償電纜無鎧裝層的電纜，應不小于電纜外徑的10倍；帶鎧裝層的補償電纜，應不小于電纜的12倍。

型號和名稱

型  號	名     稱
KX-VV	聚氯乙烯絕緣聚氯乙烯護套K分度熱電偶用補償導線
KX-VPV-1	聚氯乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VPV-2	聚氯乙烯絕緣銅絲編織分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VPV-3	聚氯乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VP1V-1	聚氯乙烯絕緣鍍錫銅絲編織分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VP1V-2	聚氯乙烯絕緣鍍錫銅絲編織分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VP1V-3	聚氯乙烯絕緣鍍錫銅絲編織總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VP2V-1	聚氯乙烯絕緣銅帶分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VP2V-2	聚氯乙烯絕緣銅帶分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VP2V-3	聚氯乙烯絕緣銅帶總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VP3V-1	聚氯乙烯絕緣鋁塑復合帶分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VP3V-2	聚氯乙烯絕緣鋁塑復合帶分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VP3V-3	聚氯乙烯絕緣鋁塑復合帶總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FV	氟塑料絕緣聚氯乙烯護套K分度熱電偶用補償導線
KX-FPV-1	氟塑料絕緣銅絲編織分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FPV-2	氟塑料絕緣銅絲編織分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FPV-3	氟塑料絕緣銅絲編織總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FP1V-1	氟塑料絕緣鍍錫銅絲編織分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FP1V-2	氟塑料絕緣鍍錫銅絲編織分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FP1V-3	氟塑料絕緣鍍錫銅絲編織總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FP2V-1	氟塑料絕緣銅帶分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FP2V-2	氟塑料絕緣銅帶分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FP2V-3	氟塑料絕緣銅帶總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FP3V-1	氟塑料絕緣鋁塑復合帶分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FP3V-2	氟塑料絕緣鋁塑復合帶分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FP3V-3	氟塑料絕緣鋁塑復合帶總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FG	氟塑料絕緣硅橡膠護套K分度熱電偶用補償導線
KX-FPG-1	氟塑料絕緣銅絲編織分屏蔽硅橡膠護套K分度熱電偶用補償電纜
KX-FPG-2	氟塑料絕緣銅絲編織分屏蔽總屏蔽硅橡膠護套K分度熱電偶用補償電纜
KX-FPG-3	氟塑料絕緣銅絲編織總屏蔽硅橡膠護套K分度熱電偶用補償電纜
KX-FP1G-1	氟塑料絕緣鍍錫銅絲編織分屏蔽硅橡膠護套K分度熱電偶用補償電纜
KX-FP1G-2	氟塑料絕緣鍍錫銅絲編織分屏蔽總屏蔽硅橡膠護套K分度熱電偶用補償電纜
KX-FP1G-3	氟塑料絕緣鍍錫銅絲編織總屏蔽硅橡膠護套K分度熱電偶用補償電纜
KX-FP2G-1	氟塑料絕緣銅帶分屏蔽硅橡膠護套K分度熱電偶用補償電纜
KX-FP2G-2	氟塑料絕緣銅帶分屏蔽總屏蔽硅橡膠護套K分度熱電偶用補償電纜
KX-FP2G-3	氟塑料絕緣銅帶總屏蔽硅橡膠護套K分度熱電偶用補償電纜
KX-FP3G-1	氟塑料絕緣鋁塑復合帶分屏蔽硅橡膠護套K分度熱電偶用補償電纜
KX-FP3G-2	氟塑料絕緣鋁塑復合帶分屏蔽總屏蔽硅橡膠護套K分度熱電偶用補償電纜
KX-FP3G-3	氟塑料絕緣鋁塑復合帶總屏蔽硅橡膠護套K分度熱電偶用補償電纜
KX-FF	氟塑料絕緣氟塑料護套K分度熱電偶用補償導線
KX-FPF-1	氟塑料絕緣銅絲編織分屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FPF-2	氟塑料絕緣銅絲編織分屏蔽總屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FPF-3	氟塑料絕緣銅絲編織總屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FP1F-1	氟塑料絕緣鍍錫銅絲編織分屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FP1F-2	氟塑料絕緣鍍錫銅絲編織分屏蔽總屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FP1F-3	氟塑料絕緣鍍錫銅絲編織總屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FP2F-1	氟塑料絕緣銅帶分屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FP2F-2	氟塑料絕緣銅帶分屏蔽總屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FP2F-3	氟塑料絕緣銅帶總屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FP3F-1	氟塑料絕緣鋁塑復合帶分屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FP3F-2	氟塑料絕緣鋁塑復合帶分屏蔽總屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FP3F-3	氟塑料絕緣鋁塑復合帶總屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-VPV22-1	聚氯乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-VPV22-2	聚氯乙烯絕緣銅絲編織分屏蔽總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-VPV22-3	聚氯乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-VP1V22-1	聚氯乙烯絕緣鍍錫銅絲編織分屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-VP1V22-2	聚氯乙烯絕緣鍍錫銅絲編織分屏蔽總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-VP1V22-3	聚氯乙烯絕緣鍍錫銅絲編織總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-VP2V22-1	聚氯乙烯絕緣銅帶分屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-VP2V22-2	聚氯乙烯絕緣銅帶分屏蔽總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-VP2V22-3	聚氯乙烯絕緣銅帶總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-VP3V22-1	聚氯乙烯絕緣鋁塑復合帶分屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-VP3V22-2	聚氯乙烯絕緣鋁塑復合帶分屏蔽總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-VP3V22-3	聚氯乙烯絕緣鋁塑復合帶總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-FPV22-1	氟塑料絕緣銅絲編織分屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-FPV22-2	氟塑料絕緣銅絲編織分屏蔽總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-FPV22-3	氟塑料絕緣銅絲編織總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-FP1V22-1	氟塑料絕緣鍍錫銅絲編織分屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-FP1V22-2	氟塑料絕緣鍍錫銅絲編織分屏蔽總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-FP1V22-3	氟塑料絕緣鍍錫銅絲編織總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-FP2V22-1	氟塑料絕緣銅帶分屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-FP2V22-2	氟塑料絕緣銅帶分屏蔽總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-FP2V22-3	氟塑料絕緣銅帶總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-FP3V22-1	氟塑料絕緣鋁塑復合帶分屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-FP3V22-2	氟塑料絕緣鋁塑復合帶分屏蔽總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-FP3V22-3	氟塑料絕緣鋁塑復合帶總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜

說明：1.其它型號補償電纜SC、RC、KCA、KCB、NX、EX、JX、TX只需改寫KX，如SC-FV，EX-VP2V；

2.護套勻可為ZR、WL、DL。如ZR-KX-VPV-1；WL-KX-VPV-1；DL-KX-VPV-1

3.型號為KX-VPV-1也可以寫作KX-VPV，KX-VPV-2也可以寫作KX-VPVP，KX-FPV-3也可以寫作KX-FVP以此類推；

4.多股軟芯結構在型號后加R；

5.如果采用交聯聚乙烯（聚乙烯）作絕緣材料時，把型號中的V改作YJ（Y）。

6.本安電纜在型號前加IA。

型號說明表

項目	代號	說明
型號	SC RC KCA KCB KX NC NX EX JX TX	鉑銠10-鉑熱電偶（S）的補償型補償線纜 鉑銠10-鉑熱電偶（R）的補償型補償線纜 鎳鉻-鎳硅熱電偶（K）的補償型補償線纜 鎳鉻-鎳硅熱電偶（K）的補償型補償線纜 鎳鉻-鎳硅熱電偶（K）的補償型補償線纜 鎳鉻硅-鎳硅熱電偶（N）的補償型補償線纜 鎳鉻硅-鎳硅熱電偶（N）的延伸型補償線纜 鎳鉻-銅鎳熱電偶（E）的延伸型補償線纜 鐵-銅鎳熱電偶（J）的延伸型補償線纜 銅-銅鎳熱電偶（T）的延伸型補償線纜
分類和精度	使用分類	G H	一般溫度使用（不超過105℃） 高溫使用
	精度	— S	普通級（可省略） 精密級
耐熱等級	— 105 200 260	***高使用溫度為70℃（可省略） ***高使用溫度為105℃ ***高使用溫度為200℃ ***高使用溫度為260℃
阻燃代號	ZR ZRA ZRB ZRC DL WL	阻燃型 A級阻燃型 B級阻燃型 C級阻燃型 低煙低鹵阻燃型 低煙無鹵阻燃型
絕緣材料代號	V Y YJ F	聚氯乙烯 聚乙烯 交聯聚乙烯 聚全氟乙丙烯（F46）或可熔性聚四氟乙烯
屏蔽材料	P P1 P2（PT） P3（PL）	銅絲編織 鍍錫銅絲編織 銅帶（銅塑復合帶）繞包 鋁塑復合帶繞包
屏蔽形式	1 2 3	分屏蔽 分屏蔽和總屏蔽 總屏蔽
護套材料代號	V Y F G	聚氯乙烯 聚乙烯 聚全氟乙丙烯（F46）或可熔性聚四氟乙烯（PFA）
鎧裝代號	22 32	鋼帶鎧裝 細鋼絲鎧裝
導體種類	A B R	單股導體（可省略） 七股絞合導體 多股軟導體
