GN500℃玻璃絲編織耐火電纜
產品說明: GN500℃玻璃絲編織耐火電纜
GN500℃玻璃絲編織耐火電纜執行標準：企業標準。耐火特性符合GB12666.6-90要求(等效采用IEC331)。使用特性：1、長期使用工作溫度：300-800℃；短期使用1000℃，90分鐘2、額定電壓Uo/U：450/750V、600/1000V3、***低環境溫度：固定敷設－60℃，非固定敷設－20℃4、***小彎曲半徑：非鎧裝電纜不小于電纜外徑的的10倍，鎧裝電纜不小于電纜外徑的12倍。高溫防火電纜,AFHBP、AFHBRP高溫防火電纜用途：適用于發電、冶金等高溫、防火、防腐惡劣環境中的型號檢測及電力傳輸。尤其適用于消防與保安系統的系統保護回路的控制及動力傳輸。該產品重要的特征是：能在1000℃下使用90分鐘，維持在火災狀況下給消防、救生設備和保安系統供應電能，以減少人員傷亡和降低救援難度高
GN500℃玻璃絲編織耐火電纜型號及名稱：
序號 | 名稱 | 敷設方式 | 敷設方式 |
1 | AFHBRP | 耐高溫防火電纜 | 用于各種移動電器設備 |
2 | ABHBRP | 耐高溫屏蔽防火軟電纜 |
規格：
型號 | 額定電壓（U0/U）(KV) | 芯數 | 標稱截面(mm2) |
ABHBR | 0.6/1 | 3、3+1 | 1.5-150 |
GN500℃玻璃絲編織耐火電纜
結構示意圖
1、導體銅芯或鎳芯
2、聚四氟繞包，玻纖編織或F46注塑或云母帶絕緣
3、玻纖
4、高溫玻纖布繞包
5、云母帶
6、玻纖布繞包
7、外屏蔽護套
注：如需阻燃護套，型號前加ZR
型號說明
1、系列代號
2、絕緣材料
3、屏蔽材料
4、護套材料
5、鎧裝材料
6、導體種類
型號含義表

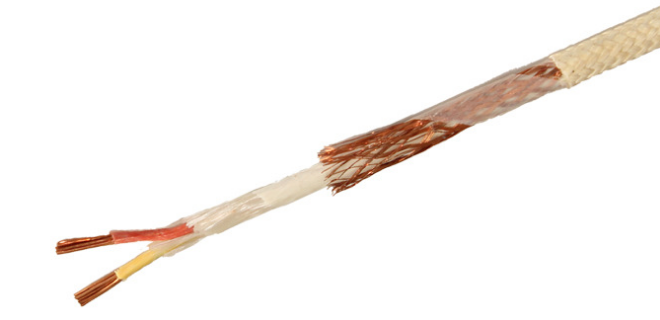

產品樣圖
AFHBP玻璃絲編織耐火電纜主要技術指標：
性能項目 | 單位 | 技術指標 |
試驗電壓 | kV | 3.5/5min |
絕緣電阻 | MΩ/km | 500 |
耐火特性 | - | GB12666.6 A類或B類 |
阻燃特性 | - | GB12666.5 A類或B類 |
項 目 | 代號 | 含義說明 |
系列代號 | NH | 防火電纜 |
絕緣材料 | F | 防火絕緣材料 |
屏蔽材料 | / | 無屏蔽可省略 |
護套材料 | F | 聚全氟乙丙烯 |
鎧裝材料 | 2232 | 鋼帶鎧裝 |
導體種類 | A | 單股導體 |
型號對照表：
序號ABHBRPAFHBRP1銅芯或鎳芯2聚四氟繞包玻纖編織氟塑料絕緣或云母帶著絕緣3玻纖玻纖4高溫玻纖布5云母帶6玻纖布繞包7外屏蔽護套
電纜結構參數：
序號 | 芯數×標稱截面 | 芯數(根/直徑) | 電纜***大外徑 | 計算重量(dg/dm) | ||
ABHBR | ABHBRP | ABHBR | ABHBRP | |||
1 | 3×1.5 | 32/0.25 | 10.2 | 10.9 | 135.2 | 167 |
2 | 3×2.5 | 49/0.25 | 11.1 | 11.9 | 169.6 | 205 |
3 | 3×4 | 56/0.30 | 13.4 | 14.0 | 267.0 | 301.5 |
4 | 3×6 | 84/0.30 | 15.6 | 16.4 | 357.2 | 424.5 |
5 | 3×10 | 84/0.40 | 18.7 | 19.6 | 541.4 | 624.4 |
6 | 3×16 | 126/0.40 | 22.5 | 23.4 | 812.0 | 908.8 |
7 | 3×25 | 196/0.40 | 27.5 | 28.7 | 1220 | 1405 |
8 | 3×35 | 276/0.40 | 32.1 | 33.9 | 1635 | 1851 |
9 | 3×2.5+1×1.5 | 49/0.25 | 12.2 | 12.9 | 2118.8 | 251 |
10 | 3×4+1×1.5 | 56/0.30 | 14.0 | 14.9 | 301.0 | 345.4 |
11 | 3×6+1×2.5 | 84/0.30 | 16.4 | 17.6 | 411.2 | 483 |
12 | 3×10+1×4 | 84/0.40 | 19.7 | 20.5 | 634.5 | 719.6 |
13 | 3×16+1×10 | 126/0.40 | 24.3 | 25.6 | 994 | 1154 |
14 | 3×25+1×16 | 196/0.40 | 29.2 | 30.5 | 1473 | 1667 |
15 | 3×32+1×16 | 276/0.40 | 35.1 | 36.4 | 1952 | 215 |
