- 產品名稱：屏蔽扁平軟電纜YFFB/YFFBG
- 添加時間：2020-08-24 16:22:28
- 推薦度：

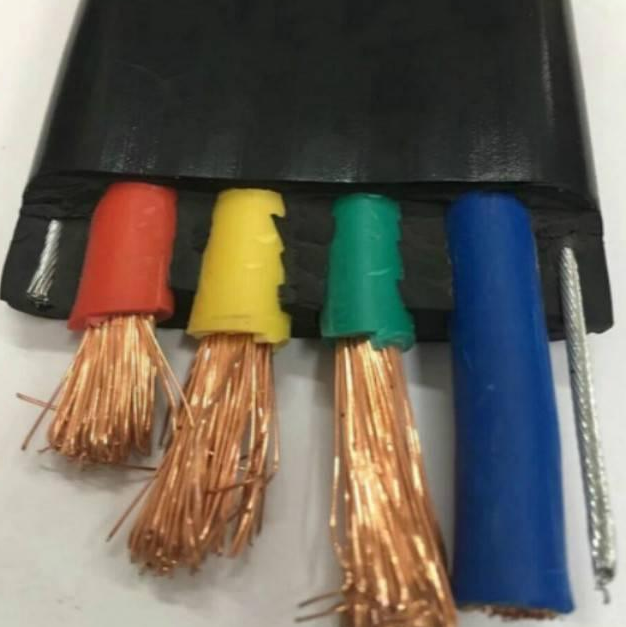

屏蔽扁平軟電纜YFFB/YFFBG
產品介紹：
屏蔽扁平軟電纜YFFB/YFFBG廣泛應用于行車、臺車、傳輸機械等移動設備。如冶金、電力、船舶、物流輸送系統、港口機械。
產品特點：
屏蔽扁平軟電纜YFFB/YFFBG具有耐寒、柔軟、耐磨、防油等特性。
比圓電纜的彎曲半徑小，節省安裝空間。
可多根線纜重疊捆綁使用。
芯線單排一字型排列時：懸掛長度＞40m 移動速度＞2m/s 建議增加承力鋼絲或紡綸紗
芯線梅花型絞合排列時：懸掛長度＞80m 移動速度＞4-10m/s建議增加承力鋼絲
線纜結構：
導體：采用多股柔性無氧銅絲符合DIN VDE 0295等級5
絕緣：優質耐油、阻燃丁晴混合體 顏色：彩色線芯或編碼線芯 接地黃綠芯線
護套：優質耐油、阻燃丁晴混合體 顏色：黑色或灰色
電氣特性：
額定電壓：U0/U 300/500 V
測試電壓: U 2500V
溫度范圍：℃ 移動安裝：-15℃～+70℃
固定安裝：-30℃～+70℃
型號 | 芯數 | 截面 | 近似寬度mm | 近似厚度mm | 近似密度(kg/km) | 產品大致形狀 |
YVFB | 2 | 0.75 | 8.0±1.0 | 4.6±0.5 | 69 | 一字排列 |
YVFB | 3 | 0.75 | 10.4±1.0 | 4.6±0.5 | 91 | 一字排列 |
YVFB | 4 | 0.75 | 13.7±1.0 | 4.6±0.5 | 119 | 一字排列 |
YVFB | 5 | 0.75 | 17.1±1.0 | 4.6±0.5 | 147 | 一字排列 |
YVFB | 6 | 0.75 | 19.4±1.0 | 4.6±0.5 | 169 | 一字排列 |
YVFB | 7 | 0.75 | 21.8±1.5 | 4.6±0.5 | 190 | 一字排列 |
YVFB | 60 | 0.75 | 67.5±2.5 | 8.4±0.5 | 1097 | 梅花排列 |
YVFB | 66 | 0.75 | 73.5±2.5 | 8.4±0.5 | 1197 | 梅花排列 |
YVFB(G) | 2 | 0.75 | 13.5±1.0 | 4.6±0.5 | 113 | 一字排列(帶鋼絲) |
YVFB(G) | 3 | 0.75 | 15.9±1.0 | 4.6±0.5 | 133 | 一字排列(帶鋼絲) |
YVFB(G) | 21 | 0.75 | 62.8±2.5 | 4.2±0.5 | 485 | 一字排列(帶鋼絲) |
YVFB(G) | 22 | 0.75 | 65.2±2.5 | 4.2±0.5 | 503 | 一字排列(帶鋼絲) |
YVFB(G) | 23 | 0.75 | 67.5±2.5 | 4.2±0.5 | 522 | 一字排列(帶鋼絲) |
YVFB | 8 | 1 | 25.7±1.5 | 4.8±0.5 | 249.2 | 一字排列 |
YVFB | 9 | 1 | 28.3±1.5 | 4.8±0.5 | 274.6 | 一字排列 |
YVFB | 10 | 1 | 30.8±2.0 | 4.8±0.5 | 300 | 一字排列 |
YVFB | 11 | 1 | 33.4±2.0 | 4.8±0.5 | 325.5 | 一字排列 |
YVFB | 12 | 1 | 35.9±2.0 | 4.8±0.5 | 350.9 | 一字排列 |
YVFB | 13 | 1 | 38.5±2.0 | 4.8±0.5 | 376.4 | 一字排列 |
YVFB | 14 | 1 | 42.0±2.0 | 4.8±0.5 | 408.5 | 一字排列 |
YVFB | 9 | 2.5 | 37.7±2.0 | 6.6±0.5 | 530.6 | 一字排列 |
YVFB | 10 | 2.5 | 41.3±2.0 | 6.6±0.5 | 583 | 一字排列 |
YVFB | 11 | 2.5 | 44.9±2.0 | 6.6±0.5 | 635.3 | 一字排列 |
YVFB | 40 | 2.5 | 85.3±2.5 | 12.7±1.0 | 2090.5 | 梅花排列 |
YVFB | 42 | 2.5 | 83.1±2.5 | 13.8±1.0 | 2223.2 | 梅花排列 |
YVFB(G) | 19 | 2.5 | 81.9±2.5 | 6.6±0.5 | 1145.6 | 一字排列(帶鋼絲) |
YVFB(G) | 20 | 2.5 | 85.5±2.5 | 6.6±0.5 | 1197.9 | 一字排列(帶鋼絲) |
YVFB(G) | 21 | 2.5 | 89.1±2.5 | 6.6±0.5 | 1250.3 | 一字排列(帶鋼絲) |
