WDZ-BPYJYP2/23變頻器專用電纜

一、產品用途
　WDZ-BPYJYP2/23變頻器專用電纜是根據變頻器與電機相匹配的結構特點以及電磁兼容（EMC）、分布電容、波阻抗等技術要求一體化設計制造，符合現代變頻器技術發展要求，并摒棄傳統普通電力電纜原有結構而采用新型對稱（3+3）屏蔽結構，是一種具有變頻配套性好的產品，用于變頻器與電機之間的電力傳輸
二、WDZ-BPYJYP2/23變頻器專用電纜型號名稱:

型    號	名     稱
BPYJVP	銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽變頻器用電力電纜
BPYJVP1	銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞屏蔽變頻器用電力電纜
BPYJVP2	銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包屏蔽變頻器用電力電纜
BPYJVP1-2	銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞銅帶繞包屏蔽變頻器用電力電纜
BPYJVP1-3	銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞鋁塑復合帶屏蔽變頻器用電力電纜
BPYJVP2/22	銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包屏蔽鎧帶鎧裝變頻器用電力電纜
WDZ-BPYJYP	銅芯交聯聚乙烯絕緣銅絲編織屏蔽無鹵低煙阻燃變頻器用電力電纜
WDZ-BPYJYP1	銅芯交聯聚乙烯絕緣銅絲纏繞屏蔽無鹵低煙阻燃變頻器用電力電纜
WDZ-BPYJYP2	銅芯交聯聚乙烯絕緣銅帶繞包屏蔽無鹵低煙阻燃變頻器用電力電纜
WDZ-BPYJYP1-2	銅芯交聯聚乙烯絕緣銅絲纏繞銅帶繞包屏蔽無鹵低煙阻燃變頻器用電力電纜
WDZ-BPYJYP1-3	銅芯交聯聚乙烯絕緣銅絲纏繞鋁塑復合帶屏蔽無鹵低煙阻燃變頻器用電力電纜
WDZ-BPYJYP2/23	銅芯交聯聚乙烯絕緣銅帶繞包屏蔽鋼帶鎧裝無鹵低煙阻燃變頻器用電力電纜

 三、WDZ-BPYJYP2/23變頻器專用電纜型號規格

型號	芯數	電壓等級/kV	主線芯標稱截面/mm2	中性線芯標稱截面/mm2
BPYJVP BPYJVP1 BPYJVP2 BPYJVP1-2 BPYJVP1-3 BPYJVP2/22 WDZ-BPYJYP WDZ-BPYJYP1 WDZ-BPYJYP2 WDZ-BPYJYP1-2 WDZ-BPYJYP1-3 WDZ-BPYJYP2/23	3+3	0.6/1	4 6 10 16 25 35 50 70 95 120 150 185 240 300	1.0 (0.75) 1.5(1.0) 2.5(1.5) 4(2.5) 4 6 10 10 16 25 25 35 50(35) 50

四、WDZ-BPYJYP2/23變頻器專用電纜使用特性
　　1、WDZ-BPYJYP2/23變頻器專用電纜導體長期允許***高工作溫度為90℃。
　　2、短路時（***長持續時間不超過5s），電纜導體***高溫度不超過250℃
　　3、繞包屏蔽型電纜敷設的彎曲半徑不小于電纜外徑的15倍，纏繞屏蔽型電纜敷設的彎曲半徑不小于電纜外徑的20倍。
五、WDZ-BPYJYP2/23變頻器專用電纜產品特性
　　1、具有較小的絕緣介質損耗，具有優良的熱老化性能；
　　2、具有較強的耐電壓沖擊性，能經受高速、頻繁變頻時的脈沖電壓；
　　3、具有良好的屏蔽性能，其屏蔽傳輸阻抗在100MHz范圍以內不大于1Ω/m；
　　4、電纜結構緊湊、圓整，用電安全性高，對稱的三加三電纜結構設計，具有比四芯電纜更穩定的傳輸性能；
　　5、可降低變頻器輸出中存在的高次諧波的不良影響，降低電機噪聲，提高電機的轉矩效率；
　　6、可實現電機輸入電源功率因素的改善，減輕其容量；
　　7、抑制了由于電源電壓瞬間提升造成電容兩端電壓的升高，而使變頻器產生過電壓保護。
六、交貨長度
　　1、交貨電纜長度不小于100m，允許長度不小于20m的短電纜交貨，其數量不超過交貨長度的10%。
　　2、根據雙方協議，允許任何長度的電纜交貨。
　　3、長度計量誤差不超過±0.5%。

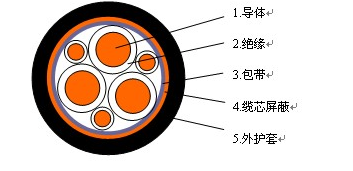

七、結構示意圖
