- 產品名稱：變頻電纜WDZ-BPYJEP2-3*16
- 添加時間：2023-11-24 14:26:23
- 推薦度：

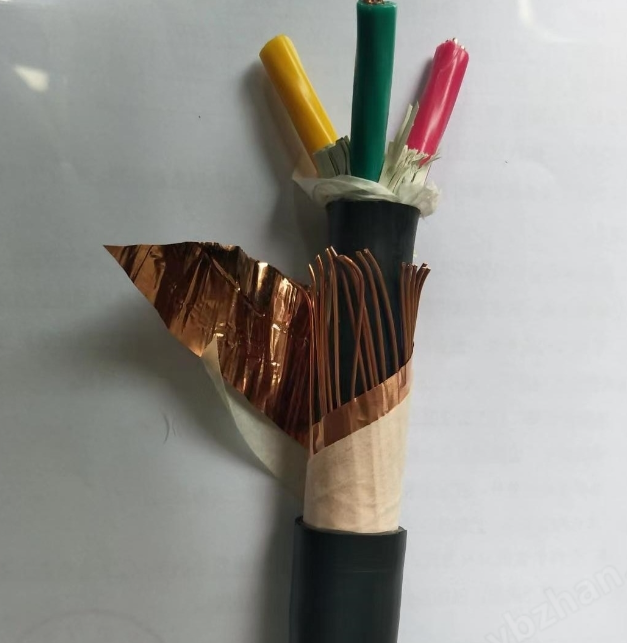

變頻電纜WDZ-BPYJEP2-3*16
適用范圍
變頻電纜WDZ-BPYJEP2-3*16主要用于變頻電源和變頻電機之間連接用的電纜、以及額定電壓1kV及以下的輸配電線路中，作輸送電能用，尤其適用于造紙、冶金、化工、石油、發電、金屬加工、礦山、鐵路和食品加工等行業。
執行標準：變頻電纜WDZ-BPYJEP2-3*16執行企業標準
變頻電纜WDZ-BPYJEP2-3*16使用特性
1.額定電壓UO/U分為0.6/IkV。
2.電纜導體長期允許的***高工作溫度為90℃。
3.短路時(***長持續時間不超過5s)，電纜導體的***高溫度不超過250℃。
4.電纜敷設時的環境溫度應不低于0℃。
5.***小彎曲半徑不小于電纜外徑的15倍。
6.具有較強的耐電壓沖擊性，能經受高速、頻繁變頻時的脈沖電壓。
7.具有良好的屏蔽性能，可降低變頻器輸出中存在的高次諧波的不良影響。
8.導體直流電阻符合GB3956的規定。
9.經受3.5kV，5min工頻耐電壓試驗不擊穿。
10.阻燃電纜能經受GB 12666.5規定的成束燃燒試驗。
11.低煙無鹵阻燃電纜能經受GB12666.5規定的成束燃燒試驗且燃燒時的煙濃度符合GB12666.7(IECIO34)的規定，燃燒析出氣體水溶液的Pll值)4.3，導電率≤10μs/mm并符合IEC754一2的要求。
電纜結構
型號 | 名稱 | 芯數 | 主線芯標稱截面 | 接地線芯標稱截面 |
BPYJVP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽變頻器用主回路電纜 | 3 | 4.0~240mm2 | 1.0~50mm2 |
BPYJVP1 | 聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞屏蔽變頻器用主回升電纜 | |||
BPYJVP1-2 | 聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞屏蔽變頻器用主回升電纜 | |||
BPYJVP3 | 交聯聚乙烯絕緣聚氧乙烯護套鋁(鋁塑)帶屏蔽變頻器用主回路電纜 | |||
BPYJVPP2 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲編織及銅帶組合屏蔽變頻電纜 | |||
BPGGP | 銅芯硅橡膠絕緣銅絲編織屏蔽變頰電纜 | |||
BPGGP2 | 銅芯硅橡膠絕緣護套銅帶屏蔽變頰電纜 | |||
BPGGPP2 | 銅芯硅橡膠絕緣護套銅絲編織及銅帶組合屏蔽變頗電纜 | |||
BPGVFP | 銅芯硅橡膠絕緣丁腈復合物護套銅絲編織屏蔽變頻電纜 | |||
BPGVFP2 | 銅芯硅橡膠絕緣丁腈復合物護套銅帶屏蔽變頻電纜 | |||
BPGVFPP2 | 銅芯硅橡膠絕緣丁腈復合物護套銅絲編織及銅帶組合屏蔽變頻電纜 | |||
BPVVP | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼絲編織屏蔽變頻電纜 | |||
BPVVP2 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽變頻電纜 | |||
BPVVPP2 | 銅芯聚氯乙烯絕緣聚氮乙烯護套銅絲編織及銅帶組合屏蔽變頻電統 | |||
ZR-BPYJVP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽阻燃變頻器用主回路電纜 | |||
ZR-BPYJVP1 | 交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞屏蔽阻燃變頻器用主回路電纜 | |||
ZR-BPYJVP1-2 | 交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞鋼帶繞包雙重屏蔽阻燃變傾器用主同路電纜 | |||
ZR-BPYJVP3 | 交聯聚乙烯絕緣聚氯乙烯護套(鋁塑)帶屏蔽阻燃變頻器用主回路電纜 | |||
WDZ-BPYJEP | 交聯聚乙烯絕緣聚烯烴護套銅絲編織屏蔽低煙無鹵阻燃變頻器用主回路電纜 | |||
WDZ-BPYJEP2 | 交聯聚乙烯絕緣聚烯烴護套銅帶屏蔽低煙無鹵阻燃變頻器用主回路電纜 | |||
WDZ-BPYJEP1 | 交聯聚乙烯絕緣聚烯烴護套銅絲纏繞屏蔽低煙無鹵阻燃變頻器用主回路電纜 | |||
WDZ-BPYJEP1-2 | 交聯聚乙愉絕緣聚烯烴護套銅絲纏繞銅帶繞包雙重屏蔽低煙無鹵阻燃變頻器用主回路電績 | |||
WDZ-BPYJEP3 | 交聯聚乙烯絕緣聚烯烴護套鋁(鋁塑)帶屏蔽低煙無鹵阻燃變頻器用主回路電纜 |
