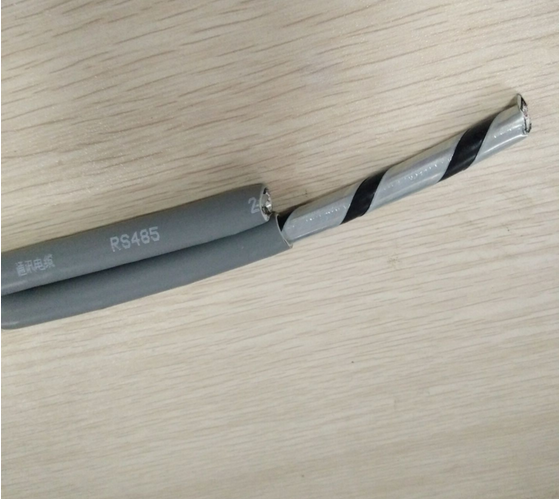

低煙無鹵護套R(shí)S485通訊電纜

低煙無鹵護套R(shí)S485通訊電纜是一種常見的串行總線標準，采用平衡發送與差分接收的方式，因此具有抑制共模干擾的能力。在一些要求通信距離為幾十米到上千米的時候，22AWG雙層屏蔽RS485電纜是一種應用***為廣泛的總線。而且在多節點的工作系統中也有著廣泛的應用。低煙無鹵護套R(shí)S485通訊電纜阻燃性能優越，燃燒時煙度甚少，無腐蝕性氣體逸出，低煙無鹵護套R(shí)S485通訊電纜廣泛應用于核電站、地鐵車站、電話交換機及計算機控制中心、高層建筑大樓、賓館、廣播電視臺、重要軍事設施、石油平臺等，以及人員較集中，空氣密度低的場所。

低煙無鹵護套R(shí)S485通訊電纜結構特性

導體：   鍍錫銅絲絞合導體

絕緣：聚乙烯

線對屏蔽： 鋁箔 (厚度≥60μm，其中鋁層厚度≥10μm)

對數：1對   2對  多對

總屏蔽： 鍍錫銅絲編織，編織密度≥90%

護套： 黑色低煙無鹵阻燃聚烯烴

低煙無鹵護套雙層屏蔽RS485電纜電氣性能

標稱特性阻抗： 120Ω

1kHz時的電容（導體-導體）： ≤47pF/m

1kHz時的標稱電容（導體-導體&屏蔽）： 68.6pF/m

20℃時導體的直流電阻： ≤57.4Ω/km

標稱傳播速度： 78%

1MHz時的標稱衰減： 16.4dB/km

介電強度： AC1.5kV，1min，不擊穿

絕緣電阻： ≥500MΩ?km

低煙無鹵護套雙層屏蔽RS485電纜符合標準

 阻燃特性： IEC 60332-1 低煙特性：IEC 61034 無鹵特性： IEC 60754-2

 機械特性

 ***小彎曲半徑： 10倍電纜直徑

工作溫度(靜態)： -40℃～+90℃

 低煙無鹵護套R(shí)S485通訊電纜參數：

產品型號	產品編號	對數	電纜外徑 （mm）	屏蔽的標稱直流電阻 （@20℃）（Ω/km）	單位重量 (kg/km)	標準包裝長度 （m/reel）	公差 (/reel)
1018	1018.02	1	13.6	11.15	226	500,1000	-90-+55@500
1018	101804	2	16.2	7.22	309	500,1000	-140~+105@1000

產品型號	產品編號	對數	電纜外徑 （mm）	屏蔽的標稱直流電阻 （@20℃）（Ω/km）	允許***大拉力 （N）	單位重量 (kg/km)	標準包裝長度 （m/reel）	公差 (/reel)
1002	1002.02	1	5.9	11.15	321	53.6	500,1000	±10%
1002	1002.04	2	8.5	7.22	387	92.3	500,1000	±10%

產品型號	產品編號	對數	標準包裝長度（m/reel）	公差（m/reel）
9016	9016.04	2	500，1000	±10%
